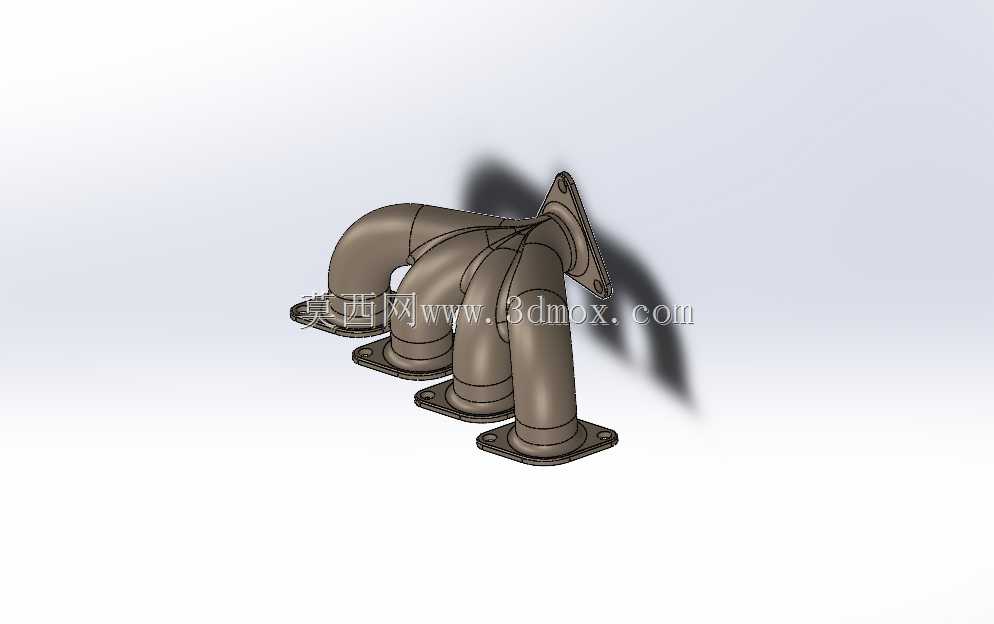

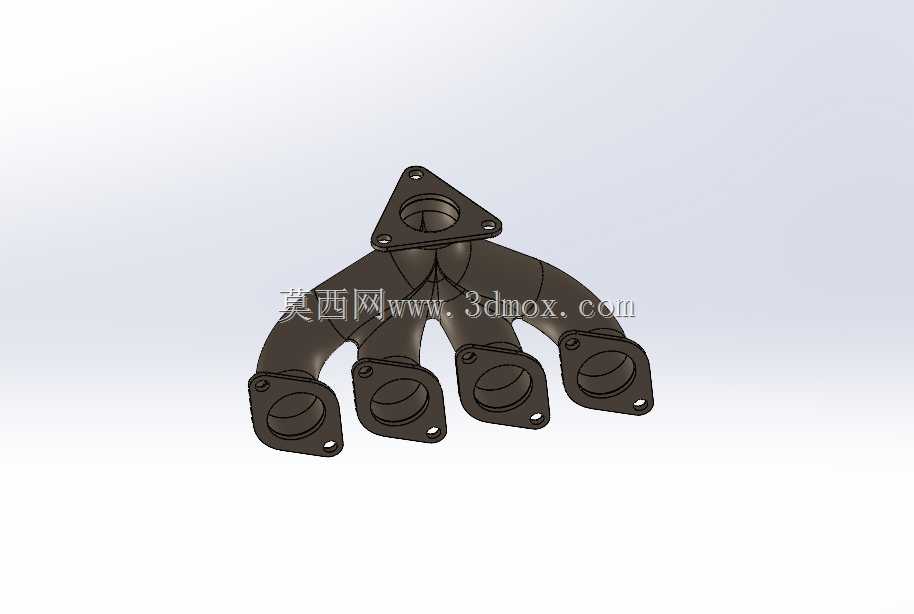

四缸发动机用等长排气歧管结构设计

该排气歧管主要应用于直列四缸内燃发动机的排气系统端，承担着将发动机各个气缸燃烧后产生的高温废气有序汇集、引导至排气总管，最终送入三元催化器与消声总成的核心作用，是汽车动力总成进排气模块中不可或缺的关键部件。在实际装车场景中，排气歧管的工作环境长期处于600-900摄氏度的高温区间，同时需要承受发动机运行带来的持续振动、排气脉冲带来的交变压力，因此结构设计的合理性直接影响发动机的排气效率、动力输出平顺性以及周边部件的热安全。从产品功能特性来看，这款歧管采用四支路等长走向设计，每一条支管的内部流道长度、弯折曲率都经过匹配计算，能够有效避免各气缸排气脉冲出现相互干涉的问题，降低排气背压，帮助发动机在常用转速区间获得更顺畅的废气排出效率，一定程度上提升充气效率，优化动力输出表现。支管与缸盖连接的一端采用独立方形法兰结构，每个法兰面都预留了对应的螺栓安装孔位，安装时可通过耐高温密封垫片与发动机缸盖的排气端口紧密贴合，保证高温废气不会出现泄漏；另一端则汇集为统一的连接法兰，可直接对接下游的三元催化器进气端，整体安装边界清晰，四个进气法兰的中心距完全匹配主流直列四缸缸盖的排气口布局，不需要额外改动周边安装位即可完成适配。在设计思路上，这款歧管采用了顺滑的圆弧弯折过渡，完全避免了流道内部出现直角突变、截面骤变的结构，减少废气在流道内部的紊流与流动阻力，同时支管之间采用了局部相连的加强结构，既可以提升整体结构的抗振强度，降低长期高温振动下出现开裂的风险，也能让各支管的热膨胀量得到一定的均匀释放，减少热应力集中带来的结构变形。整体外形采用紧凑的布局设计，支管走向贴合发动机舱的预留空间，不会与周边的防火墙、线束、冷却管路产生安装干涉，管壁厚度均匀，既能够保证足够的结构强度承受高温排气的冲击，也能控制整体重量，符合动力总成轻量化的设计方向。
