激光数控设备用多孔位安装定位板

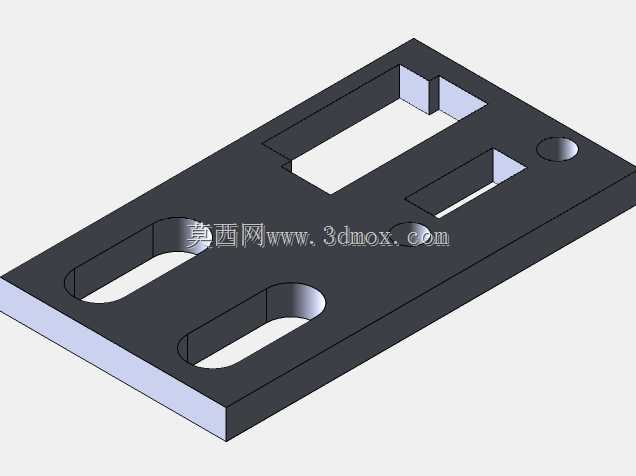

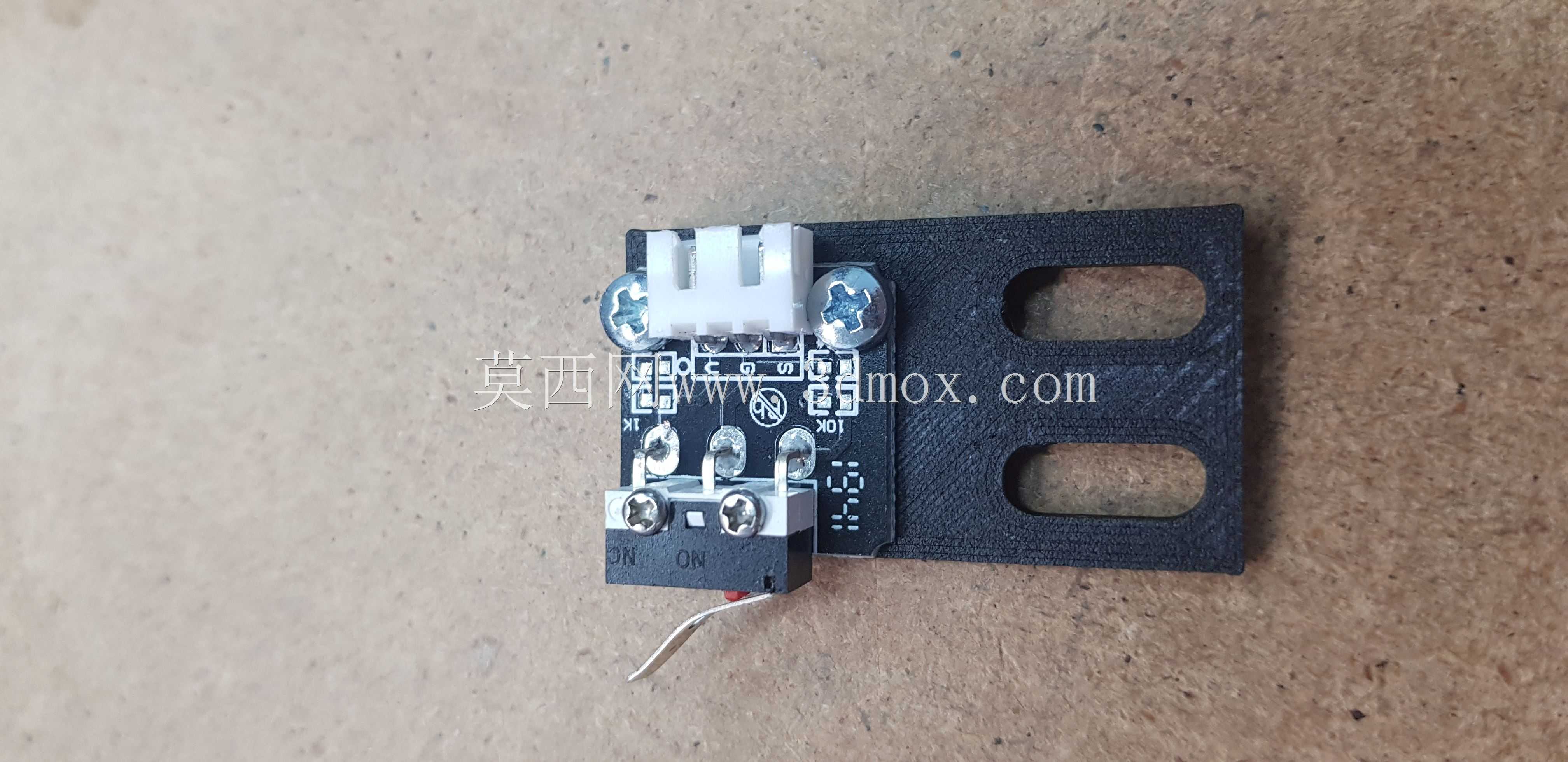

这款安装定位板主要面向激光加工、数控裁切类轻型加工设备的功能组件安装场景，是设备机架与功能执行模组之间的核心连接承载构件，日常使用中承担着固定功能模块、保障安装位置精度、抵消设备运行小幅振动的核心作用，能够适配多类需要灵活调整安装位置的光电检测组件、小型导向模组、气路接驳元件的安装需求。从功能特性来看，板体采用一体化平板式结构设计，整体刚性均匀，在常规安装受力下不会出现翘曲变形，能够长期保持安装平面的平面度公差，避免因基板变形导致的安装组件偏移、对位失准问题。板体上开设的多组不同规格槽孔与圆孔有着明确的功能区分：两端的长圆形腰型孔为主体安装固定孔，允许安装时沿腰型孔长度方向微调板体的固定位置，补偿机架加工带来的位置误差，降低机架的加工精度要求；中部的大尺寸矩形镂空为功能组件的走线、散热预留空间，既可以让安装在板体上的组件连接线从镂空处规整排布到设备内部，避免线缆外露被运动部件剐蹭，也能减少板体与安装组件的接触面积，提升组件工作时的散热效率；旁侧的窄长矩形槽为辅助调节槽，用于安装需要小幅横向调整位置的小型检测元件，无需重新钻孔即可完成元件位置的微调对位；板体边角处的小圆孔为定位销孔，在板体位置调整到位后，可打入定位销实现板体的永久定位，避免设备长期运行产生的振动导致固定螺栓松动，引发板体位置偏移。从设计思路来看，这款定位板摒弃了多余的异形结构，全部采用规则的直边与圆弧过渡设计，加工时仅需常规的铣削、钻孔工序即可完成，加工成本低、工艺成熟度高，板体边缘做了微小的倒角处理，既可以去除加工产生的毛刺锐边，避免安装作业时划伤操作人员，也能减少板体安装时与相邻构件的干涉。在安装边界层面，板体整体为薄型长方体结构，厚度适配常规的M4、M5规格内六角螺栓的安装沉头深度，安装后螺栓头部不会突出板体平面，不会影响上方组件的平贴安装；板体的整体长宽尺寸适配多数中小型激光、数控设备的机架横梁安装间距，不需要额外裁切改孔即可直接适配安装，腰型孔的孔距范围覆盖了行业内同类安装板的常规固定孔距，能够兼容多数同类型老旧设备的替换安装需求，替换时无需对原有设备机架做二次加工，大幅降低设备维护改造成本。
