STM32F030核心开发学习板结构设计

这款嵌入式开发板主要面向工业控制、消费电子、物联网终端等领域的原型验证与小批量产品开发场景，是工程师开展嵌入式程序开发、外设功能调试、控制逻辑验证的核心硬件载体，可直接作为智能传感器节点、小型工控执行单元、简易人机交互终端的主控核心使用，适配教学实验、产品预研、创客开发等多类使用需求。

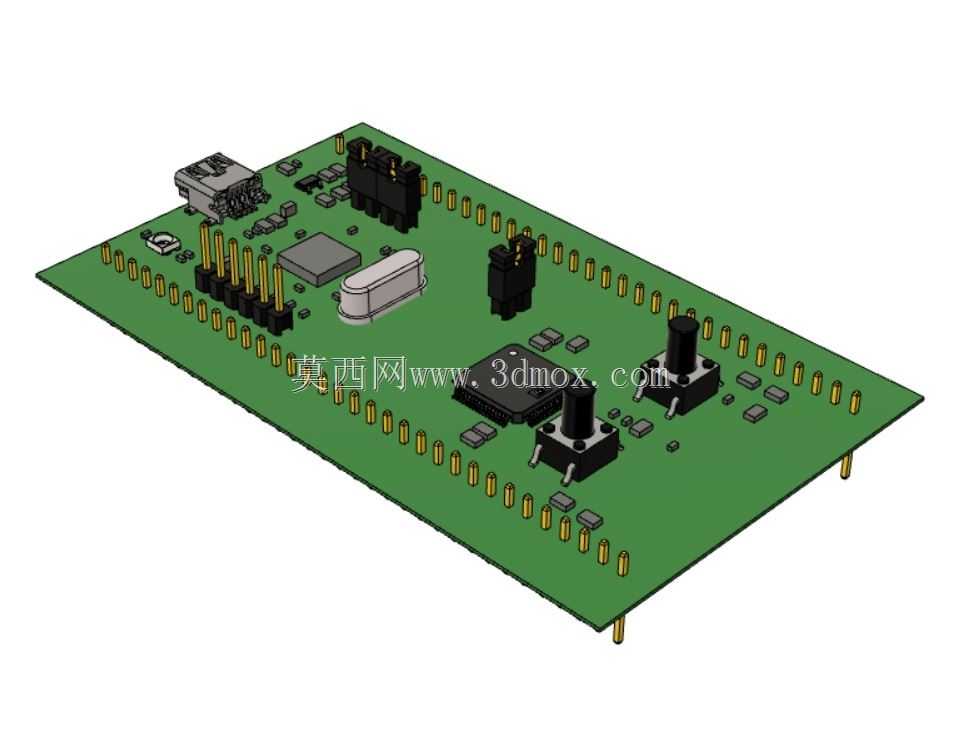

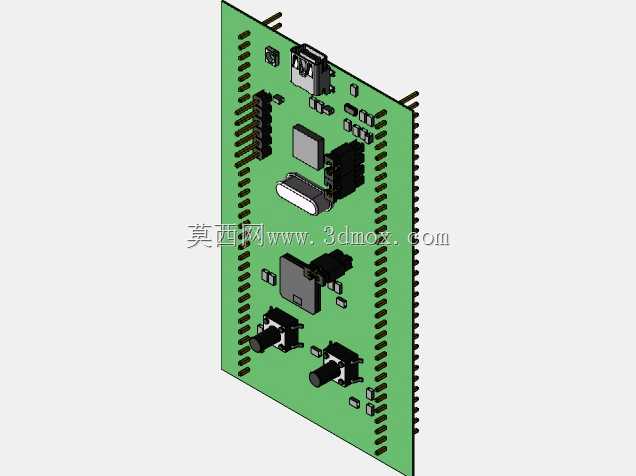

板载核心为STMicroelectronics出品的32位Cortex-M0内核MCU，整体采用双层FR-4玻纤板基材设计，板身轮廓为规整矩形，四周均匀排布2.54mm间距的排针焊位，可直接插接在标准面包板或配套底板上，排针引脚覆盖全部通用IO、电源、调试接口，无需额外飞线即可完成绝大多数外设的扩展连接，安装边界完全兼容通用嵌入式开发板的固定孔位标准，可直接适配市面上常见的开发板亚克力外壳、固定支架等配套结构件。

设计过程中充分考虑开发调试的实操便利性，板上集成了USB供电接口、复位按键、用户自定义功能按键、8MHz无源晶振、电源指示LED等必备调试元件，所有元件布局避开排针插拔区域，高频走线做了等长与包地处理，降低信号干扰风险；供电回路预留了多路滤波电容位置，可适配5VUSB供电与3.3V外部供电两种模式，电源入口处设置了自恢复保险丝，避免误接短路损坏核心芯片。

元件排布遵循信号流向逻辑，从USB供电入口到电源转换电路、核心MCU芯片、外设排针依次排布，调试按键与指示灯布置在板边易操作区域，晶振紧贴MCU时钟引脚放置，减少走线长度带来的时钟信号偏移；板上预留了BOOT配置引脚的跳帽位置，可方便切换程序下载与运行模式，SWD调试接口采用标准排针定义，可适配通用的ST-Link、J-Link等调试器，无需额外制作转接线。整体结构紧凑，元件高度控制在12mm以内，排针引脚伸出板底3mm，既保证焊接后的结构强度，也满足插接时的接触可靠性，板上预留的固定孔位可配合铜柱完成桌面固定或机箱内安装，适配各类嵌入式开发场景的安装需求。
