华凌光电256128点阵COG液晶显示模组

这款256*128点阵的液晶显示模组，是面向工业控制、便携检测设备、小型人机交互终端打造的核心显示部件，在工业现场的手持巡检仪、小型设备操作面板、智能传感终端、嵌入式控制单元等场景中有着广泛的适配空间，能够为设备提供清晰的字符、图形、简易图标显示能力，满足设备运行状态展示、参数数值读取、操作菜单提示等核心显示需求。

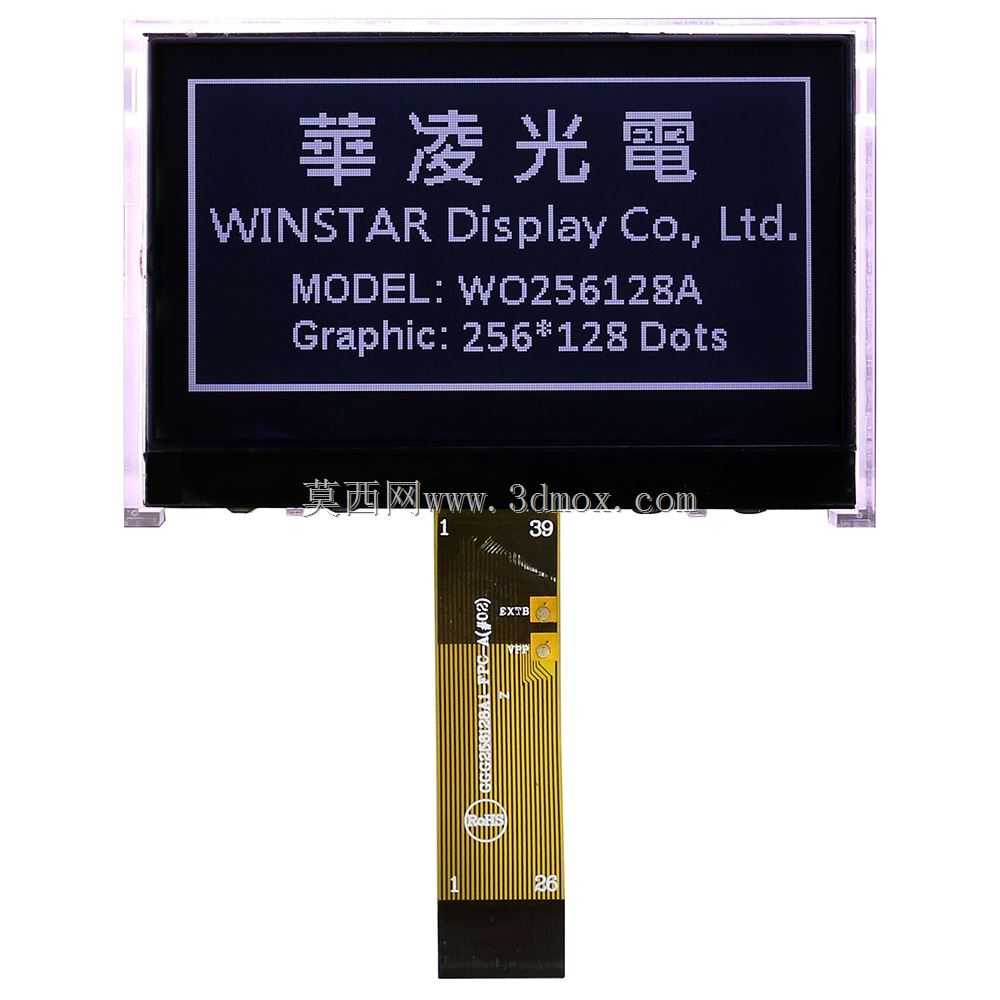

模组采用COG封装工艺，将显示驱动芯片直接绑定在液晶玻璃的柔性连接排线上，大幅压缩了整体结构的厚度空间，相比传统绑定PCB的液晶模组，整体厚度控制更优，能够适配内部安装空间紧凑的便携类、嵌入式设备。显示区域为标准256列128行点阵布局，可兼容常规的点阵字库调用，支持自定义图形点位绘制，能够满足工业场景下多字符同屏显示、简易趋势曲线绘制、状态图标组合展示的使用需求，屏幕采用黑底白字的高对比度显示方案，在室内工业环境下无需额外背光补光也能获得清晰的可视效果，搭配适配的背光组件后也可适配弱光作业场景的使用需求。

设计过程中充分考虑了工业设备的安装适配性，模组整体为矩形薄型结构，液晶玻璃边缘预留了标准的安装定位间隙，柔性排线采用金手指插接设计，排线引脚间距符合常规1/128占空比的接口规范，同时兼容6800/8080并行接口、SPI串行接口、I2C接口三种主流通讯方式，能够适配不同主控芯片的电路设计需求，无需额外增加接口转换电路即可完成硬件对接。内置的ST75256控制芯片集成了显示缓存与驱动电路，无需外置显示存储单元即可完成全屏内容的刷新驱动，3.3V的供电设计能够直接匹配绝大多数嵌入式主控的供电电平，减少额外的电平转换电路设计，降低终端设备的电路复杂度与整体功耗。

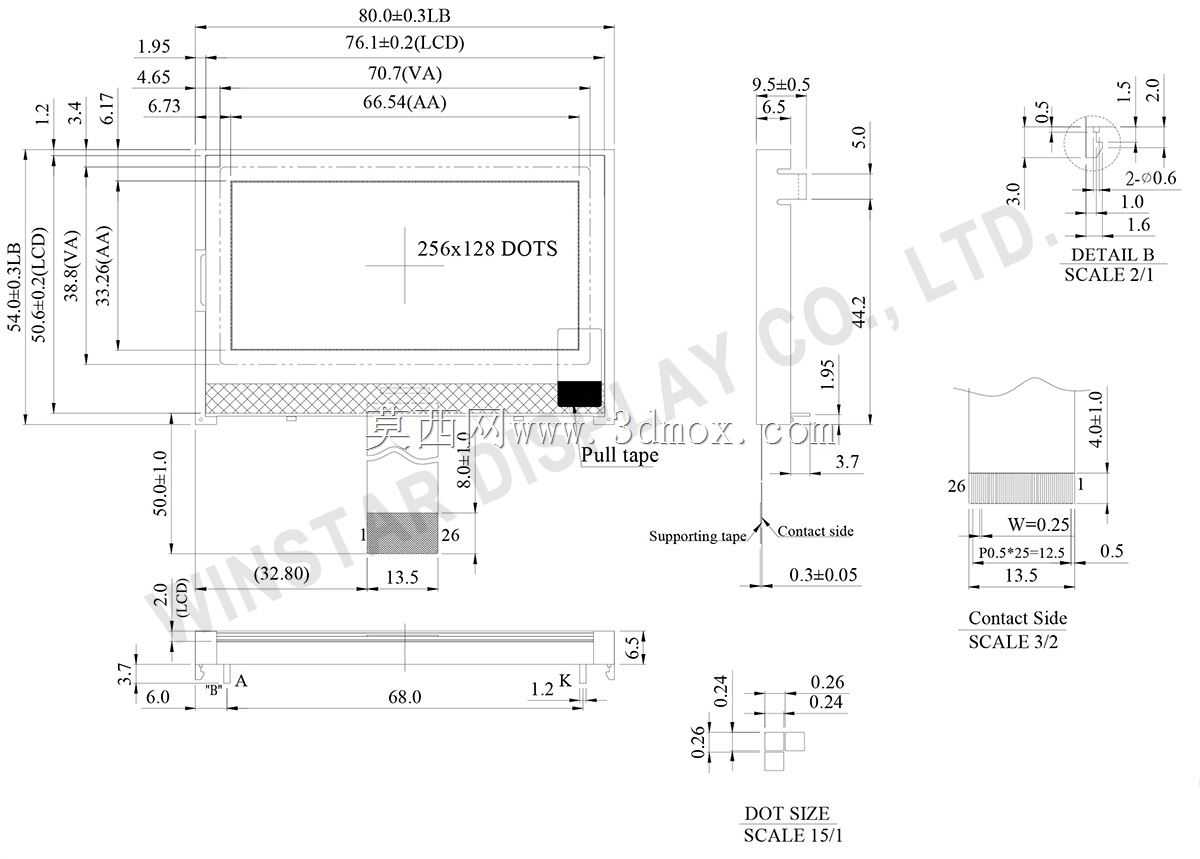

在安装边界设计上，模组外轮廓尺寸严格匹配常规256128点阵屏的通用安装规格，液晶显示区域居中布局，柔性排线从模组短边居中引出，排线长度预留了足够的弯折空间，可适配不同结构内部的走线布局需求，安装时仅需在结构面板上预留对应尺寸的显示窗口，通过双面胶条或者小型压框即可完成模组的固定，无需复杂的锁附结构，能够帮助结构设计师快速完成显示部分的结构适配，缩短整机的开发周期。
