双工位液压敲击执行组件结构设计

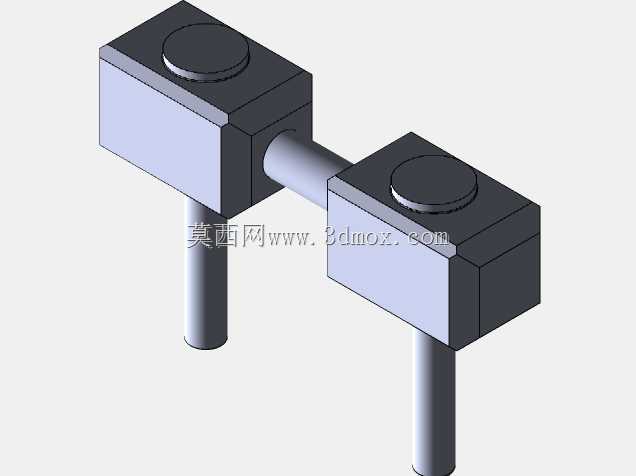

本次呈现的双工位液压敲击执行组件，主要面向工业生产线上的连续敲击作业场景设计，可适配金属件铆接预紧、铸件表面振实除砂、小型工件装配对位敲击、薄壁件应力释放敲击等多类实际生产需求，相比传统单头敲击工具，双工位结构可同时覆盖两个作业点位，或是在连续输送的产线上交替作业，大幅缩减单工位等待间隙，提升产线整体作业效率。从实际用途来看，该组件可直接集成在自动化装配工装、铸件后处理设备、小型铆接专机当中，作为终端执行单元替代人工手持敲击作业，既能够避免人工操作的力度不均问题，也能降低长期敲击作业带来的职业损伤风险，适配长时间连续运行的工业生产环境。在功能特性设计上，该组件采用液压驱动作为动力源，相比气动敲击结构具备更大的输出扭矩与敲击力，力度调节范围更广，可通过液压系统的压力参数调整，适配不同硬度、不同壁厚工件的敲击需求，避免力度过大造成工件变形、或是力度不足达不到作业效果的问题；两个敲击单元通过刚性连接轴实现定位联动，可保证两个作业点位的相对位置精度，避免双工位作业时出现位置偏差，同时每个敲击单元顶部都设置了独立的压力调节端盖，可根据两侧工位的不同作业需求单独调整敲击力度，适配差异化的工位作业要求。从设计思路层面，该组件整体采用模块化结构设计，主体方块结构作为液压容腔与动力转换的载体，将液压驱动的活塞结构、敲击传力结构都集成在方块主体内部，减少外部管路与连接件的数量，提升整体结构的紧凑性，降低组件在设备上安装时的空间占用；下方伸出的圆柱杆为敲击执行端，采用高强度合金钢材设计，表面做硬化处理，可承受长期高频敲击带来的磨损与冲击，延长组件的整体使用寿命；连接两个主体的横向轴为定位连接轴，既承担两个单元的位置固定作用，也可作为集成安装时的定位基准，方便组件整体在设备工装板上的对位安装。在外形尺寸与安装边界方面，该组件整体采用对称式布局，两个敲击单元的中心距可根据实际产线的工位间距做适配调整，本次设计的标准款中心距适配常规小型工件装配的工位间距，下方敲击杆的伸出长度预留了足够的作业行程，可满足不同高度工件的敲击作业需求；安装时可通过主体方块的侧面或是顶面做固定连接，不需要额外设计复杂的安装支架，整体外轮廓无突出的尖锐结构，可在紧凑的设备内部空间完成布置，不会和周边的输送结构、工装夹具产生运动干涉，同时整体密封结构设计可适配车间内多粉尘、少量切削液飞溅的作业环境，避免杂质进入液压容腔影响组件正常运行。
