可交叉砍伐大直径长木料的木柴处理设备

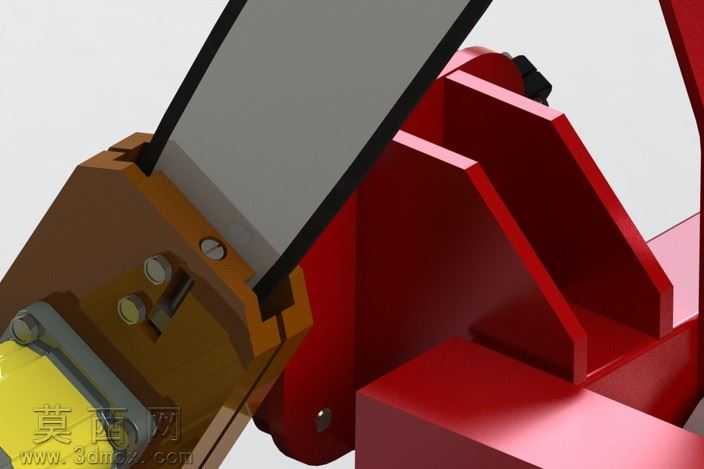

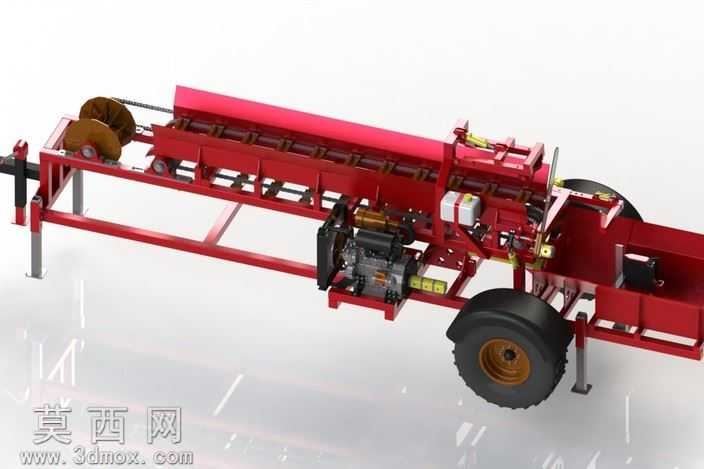

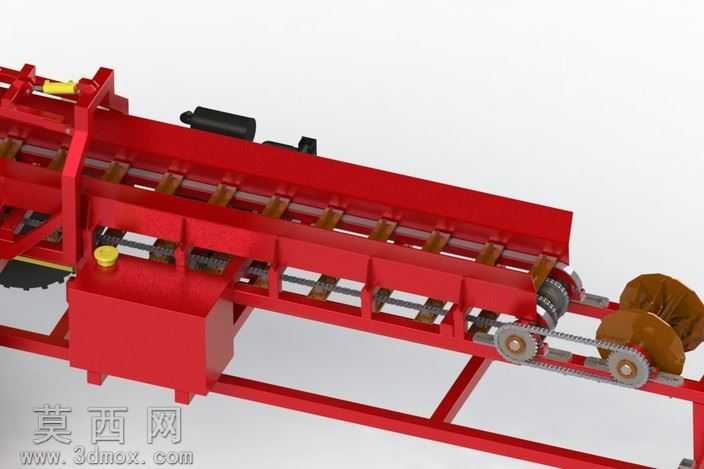

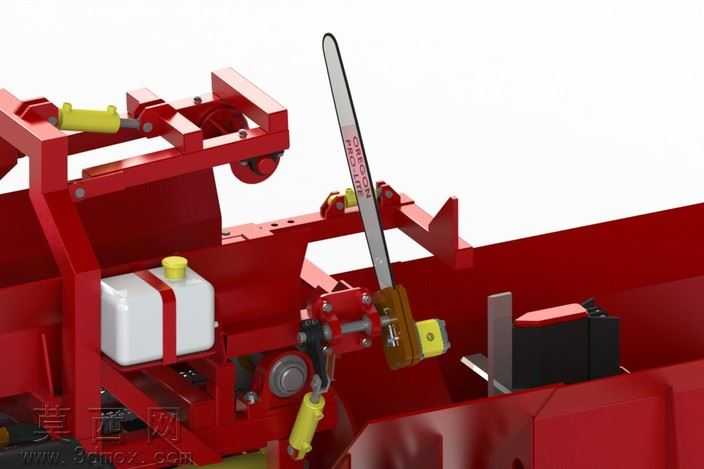

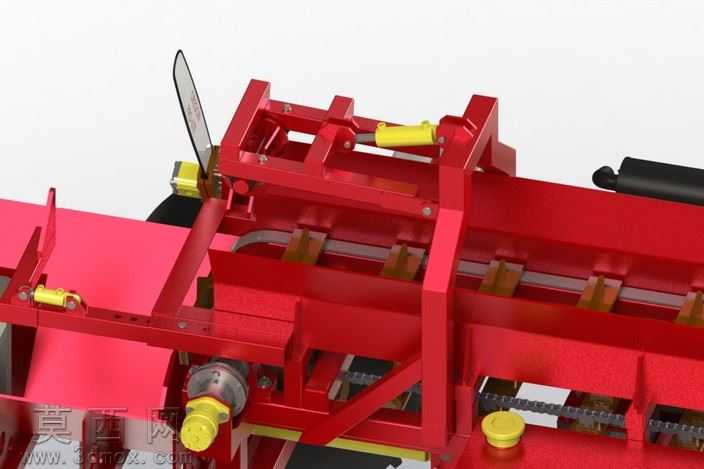

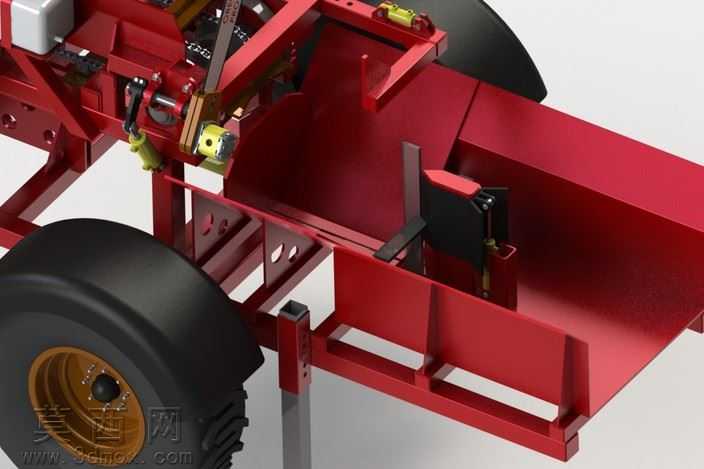

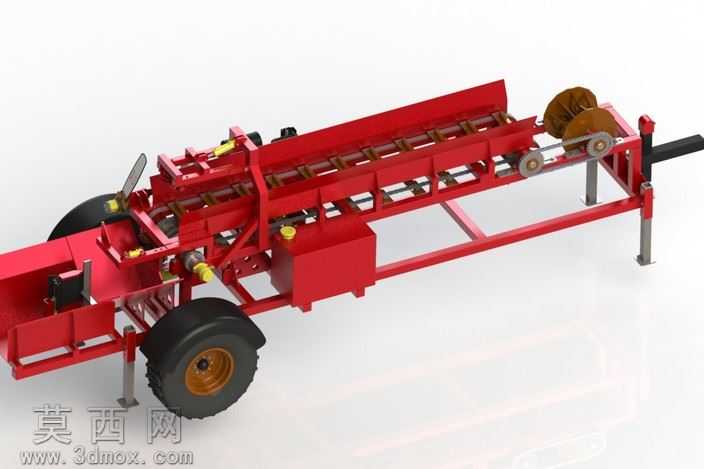

本木柴处理设备采用三维参数化建模完成整体设计，建模过程中先以基准面定位搭建整体型钢焊接机架的骨架，再逐一完成各功能模块的零件建模与虚拟装配，全程通过干涉检查验证各运动部件的行程合理性，避免实际加工装配后出现结构卡滞问题。渲染阶段采用哑光金属漆材质覆盖主体机架与输送槽结构，还原型钢焊接机架的厚重金属质感，对传动链轮、链条赋予金属镀铬材质表现传动件的加工精度，对切削刀盘部分做硬质合金材质的质感区分，通过场景打光突出设备的结构层次与运动逻辑，让整体渲染效果清晰展现各部件的装配关系。设备主体采用长槽式输送结构设计，槽体内设置多组间隔排布的木料定位托架，可适配大直径、长尺寸原木的稳定输送，避免木料进给过程中出现偏移晃动；传动系统采用链轮-链条组合传动结构，通过多组不同齿数的链轮匹配实现输送速度与切削转速的合理配比，保证木料进给与切削动作的节奏匹配；切削端配置多刃切削刀盘结构，可实现对原木的交叉砍伐式切削作业，相比传统单刃劈砍结构切削效率更高，对大直径硬木的适配性更强；机架底部采用框架式型钢焊接结构，通过斜向加强筋提升整体结构刚性，避免设备作业过程中因切削振动出现结构变形；控制元件与动力单元集成布置在机架侧方的独立箱体内，既方便日常检修维护，也能避免切削产生的木屑飞溅进入动力部件造成设备故障。整体设计围绕大直径长木料的连续化处理需求展开，从木料上料、定位输送到切削出料的全流程做了结构优化，通过模块化的零件设计降低后续加工制造的难度，各易损件均采用快拆式安装结构，方便后期使用过程中的配件更换与维护保养，可满足小规模木柴加工场景的连续作业需求。
