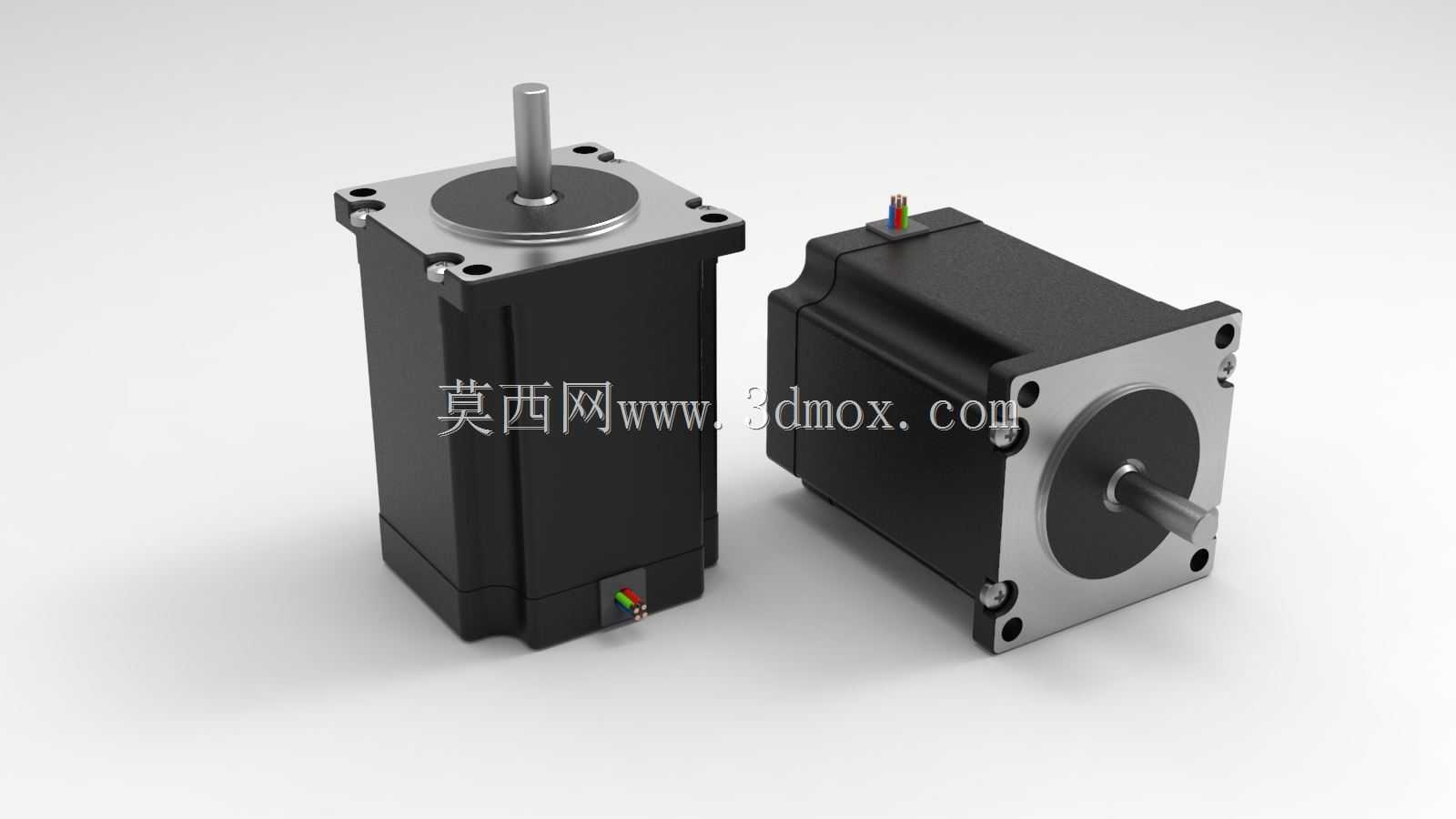

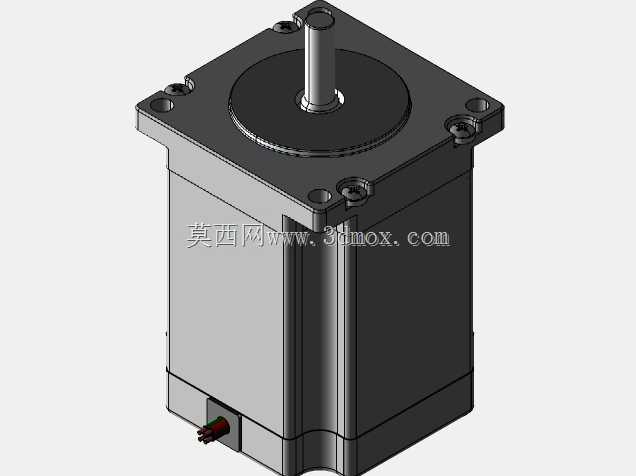

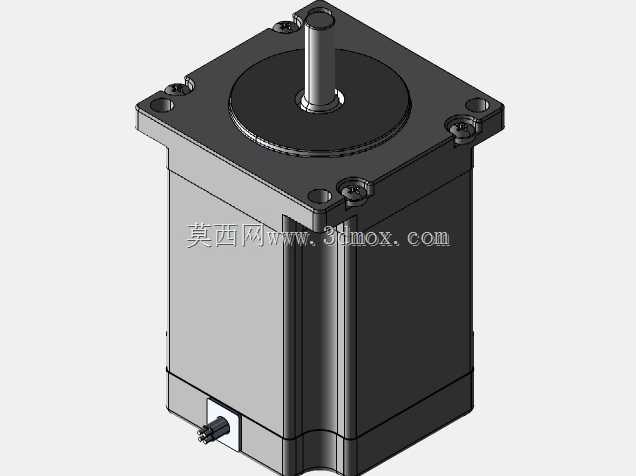

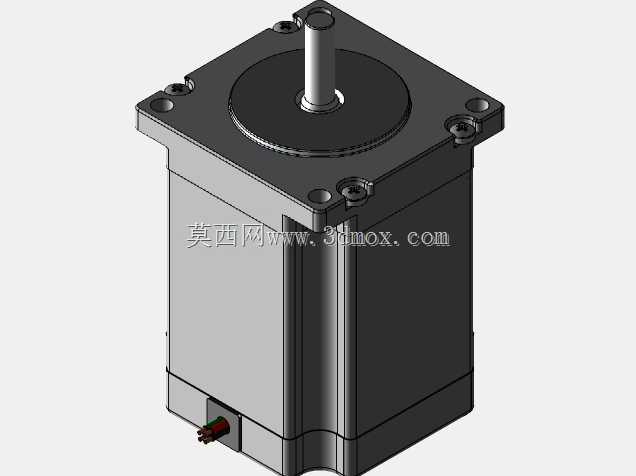

NEMA23规格76mm机身步进电机结构设计

这款步进电机是面向工业运动控制场景打造的动力执行元件，核心适配对定位精度、输出扭矩有稳定要求的自动化传动链路，在小型数控设备、桌面级加工平台、自动化送料机构、智能仓储分拣模组、工业机器人关节辅助驱动等场景中有着广泛应用，能够将电脉冲信号精准转化为对应角位移输出，无需额外的位置反馈元件即可实现开环状态下的精准位置控制，大幅降低整套运动控制系统的搭建成本与调试复杂度。

从功能特性来看，该款电机采用双极驱动设计，步距角设定为1.8度，整步运行状态下每圈可输出200个固定步进点位，配合细分驱动器使用时可进一步将步距角拆分至更小量级，有效抑制低速运行时的振动与噪音问题，在76mm机身长度的规格下能够输出充足的保持扭矩，可带动常规负载完成启停、正反转、调速等一系列动作，出线端采用标准4线接线方式，能够匹配市面上绝大多数通用步进电机驱动器，接线逻辑清晰，现场部署时无需复杂的接线定义核对即可快速完成安装调试。

在设计思路上，这款电机的结构充分考虑了工业现场的安装兼容性与长期运行的可靠性：机身主体采用高强度铝合金挤压成型外壳，表面做黑色氧化处理，兼顾轻量化结构与良好的散热性能，能够将电机长时间运行产生的热量快速导出，避免内部绕组因积温过高出现绝缘老化问题；前端输出端采用标准NEMA23安装法兰，安装孔位遵循行业通用尺寸规范，可直接替换同规格的其他品牌步进电机，无需对设备安装位做二次改孔加工；输出轴采用高精度加工的金属轴，轴径与伸出长度符合通用安装标准，可通过联轴器、同步轮等传动连接件直接对接负载端，传动同轴度有充足保障；后端出线位置做了防拉扯结构设计，避免设备运行过程中接线受外力拉扯出现松脱、断线问题。

从安装边界与尺寸参数来看，该款电机机身截面为57mm×57mm的标准方形结构，法兰安装孔位间距、轴伸长度、轴径尺寸均严格遵循NEMA23标准规范，机身总长度控制在76mm，不会占用过多的设备内部安装空间，在做设备结构布局设计时，可直接按照标准尺寸预留安装位，无需针对电机外形做特殊的空间避让设计；安装时只需将法兰面对齐设备安装座，锁紧对应安装螺丝即可完成机械固定，接线端按照A+、A-、B+、B-的定义对接驱动器对应端口，即可快速完成整套系统的组装，能够有效缩短设备的组装调试周期，适配批量设备生产的快速装配需求。
