工业液压油缸结构设计方案

项目分类:液压 发布时间:2021-04-09 ID:133276
  • 工业液压油缸结构设计方案
  • 工业液压油缸结构设计方案
  • 工业液压油缸结构设计方案

该液压执行元件广泛应用于金属冲压成型、重型物料举升、工业设备压力装配、工程机械动作驱动等场景,作为液压系统的末端执行部件,它承担着将液压油的压力能转化为直线往复机械能的核心作用,能够为作业端提供稳定可控的大推力输出,适配从几十公斤到数十吨级的负载作业需求。在冲压生产线上,这类元件可配合模具完成板材的冲裁、折弯、压装工序;在重型设备维保场景中,它可作为顶升动力完成重型部件的位置调整;在自动化生产流水线中,它能够驱动工装夹具完成工件的夹紧、移位、定位动作,相比气动执行元件具备输出力大、运行平稳、负载刚性强的优势,相比机械丝杠传动具备结构简单、过载保护易实现、长行程下成本更低的特点。

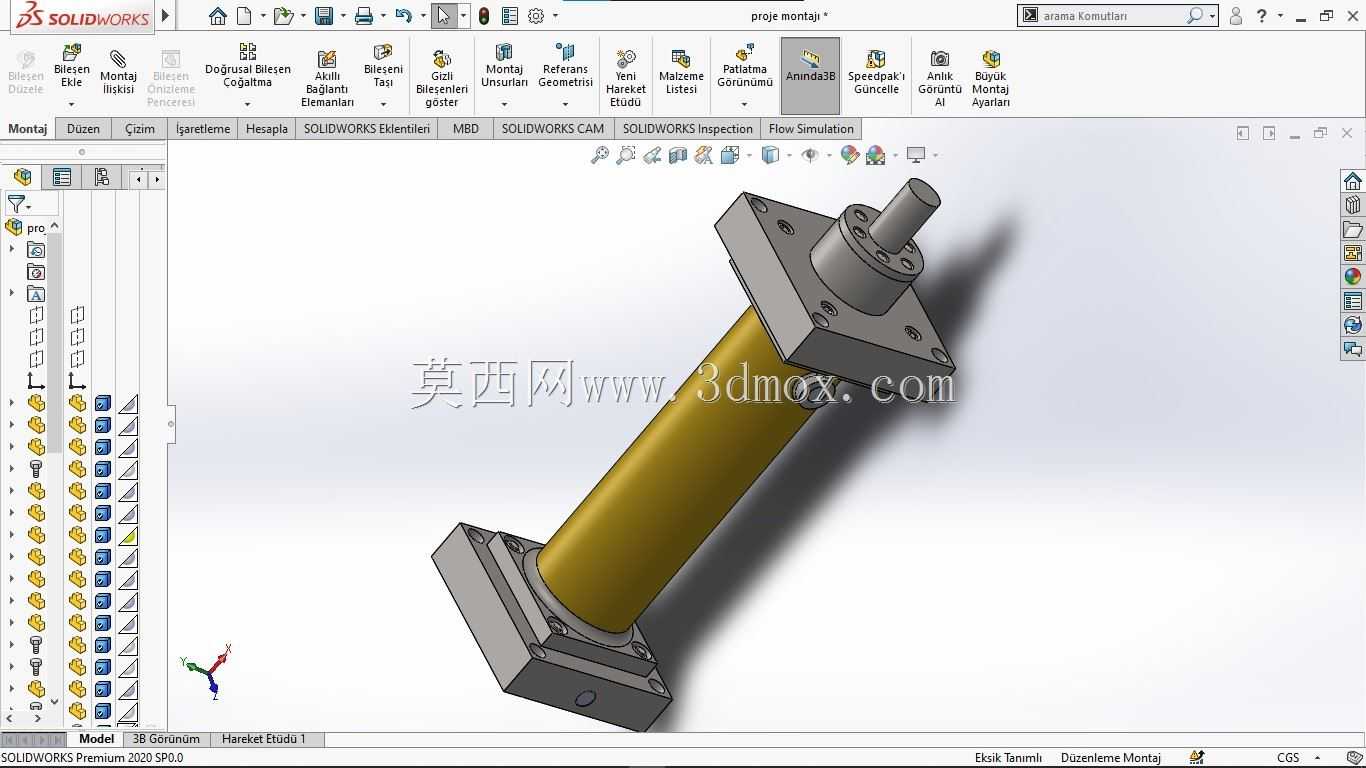

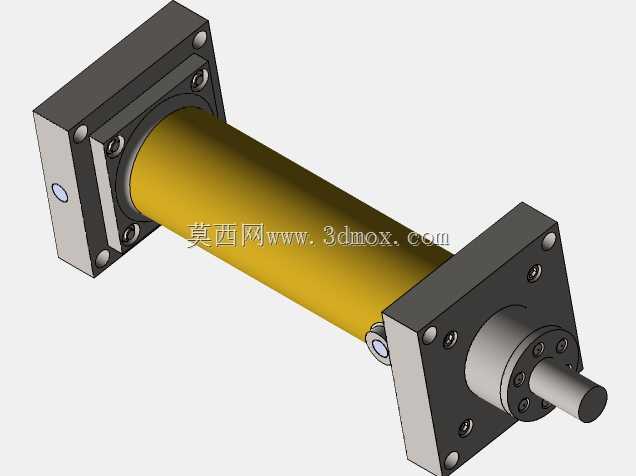

从功能特性来看,该结构采用双法兰安装形式,上下两端的方形安装法兰预留了均匀分布的螺栓安装孔,能够直接通过螺栓紧固在设备安装基座与作业负载端,无需额外设计转接安装支架,大幅降低现场安装的适配难度。缸筒部分采用等径直筒结构,内部配合高精度研磨的活塞与密封组件,能够在额定工作压力下保证内部液压油无内泄,维持输出推力的稳定性;活塞杆表面做硬化处理,配合导向套与防尘密封,能够在多粉尘、多金属碎屑的车间环境下长期工作,避免杂质进入缸筒内部划伤密封件与缸体内壁,延长元件的整体使用寿命。

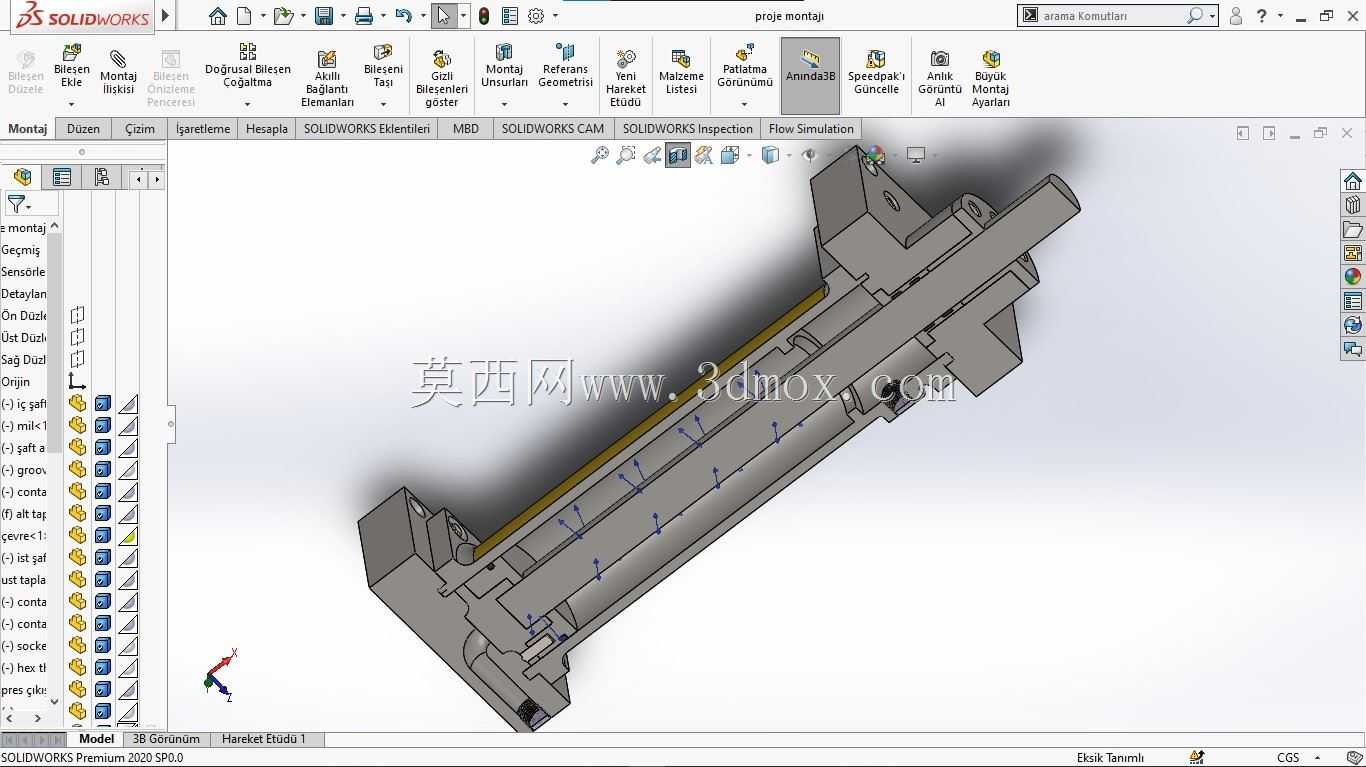

设计过程中优先考虑了安装边界的通用性,上下法兰的安装孔位采用行业通用的孔距规格,能够适配多数常规压力设备的安装位尺寸,缸筒外径与活塞杆直径的配比经过推力校核,在保证输出推力满足常规工业作业需求的前提下,尽可能压缩元件的径向占用空间,避免在设备内部安装时与周边结构产生干涉。整体结构采用模块化拆分设计,缸筒、端盖、活塞杆、密封组件均可单独拆卸更换,当某一部件出现磨损或损坏时,无需整体替换元件,仅需更换对应故障部件即可,能够大幅降低设备后期的维护成本与停机时长。油路接口设置在端盖的侧方位置,预留了标准管螺纹连接位,能够直接对接常规液压管路,无需额外加工转接接头,现场布管时可根据设备的管路走向灵活调整安装方向,适配不同设备的内部布局需求。
