汽车离合器教学实训演示台架结构

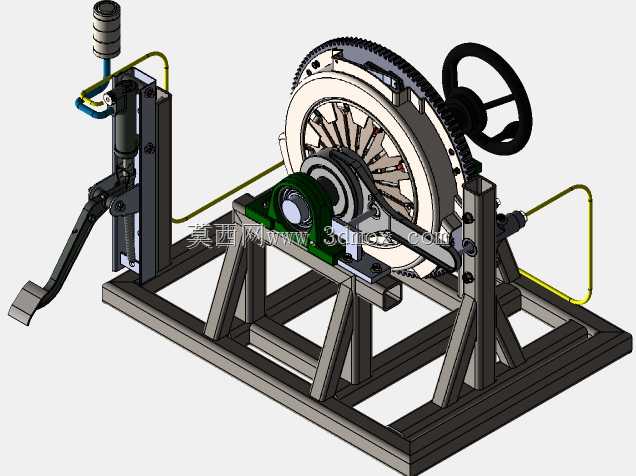

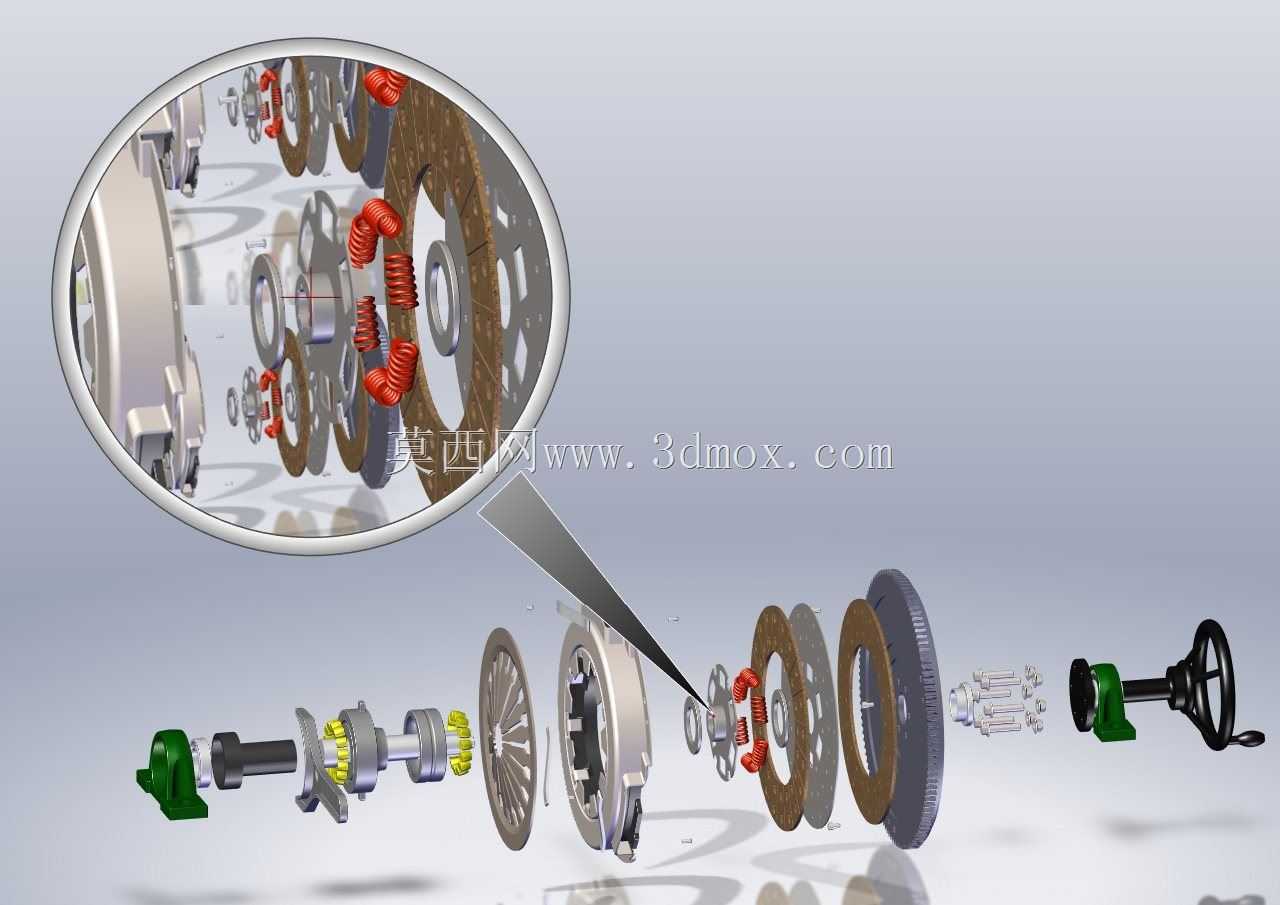

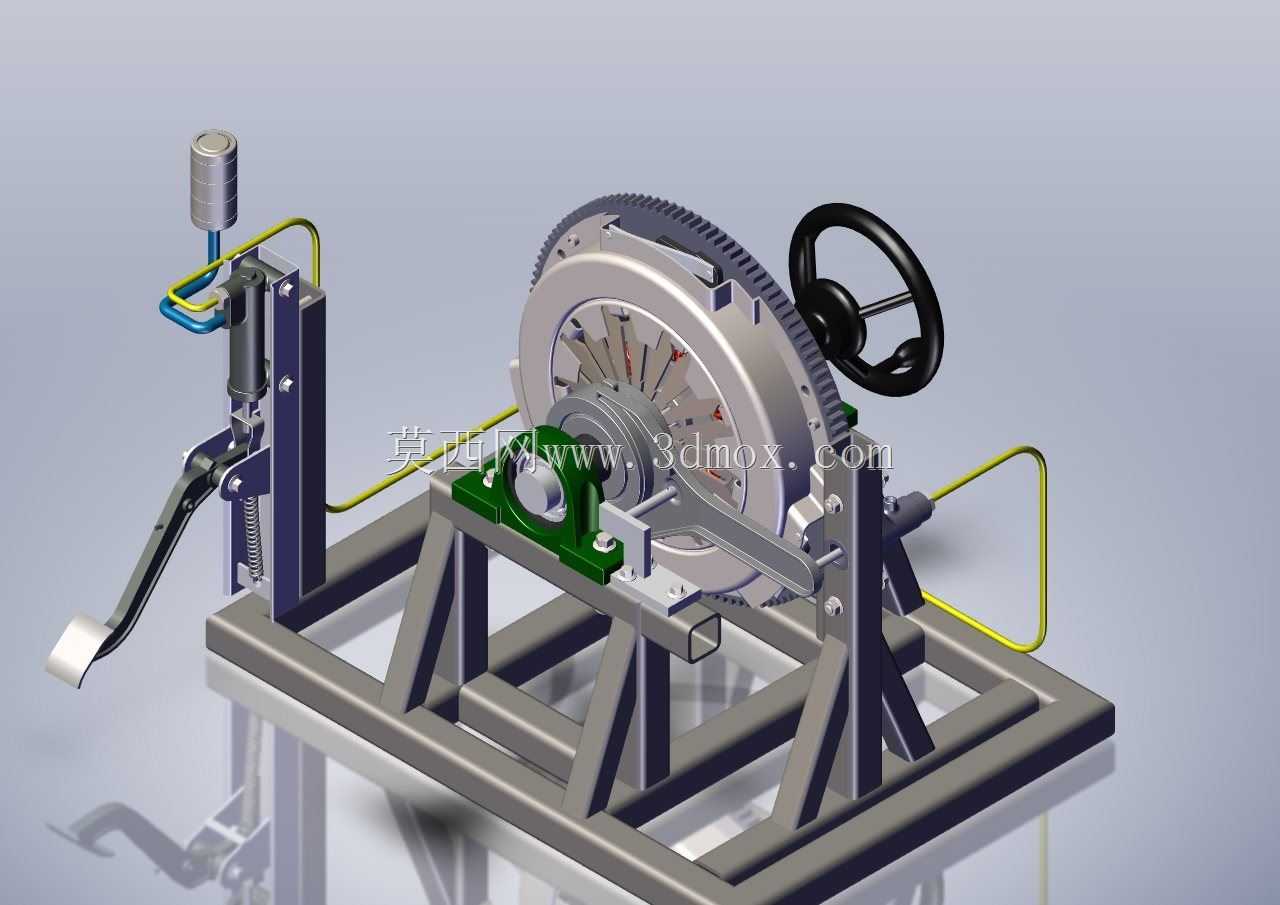

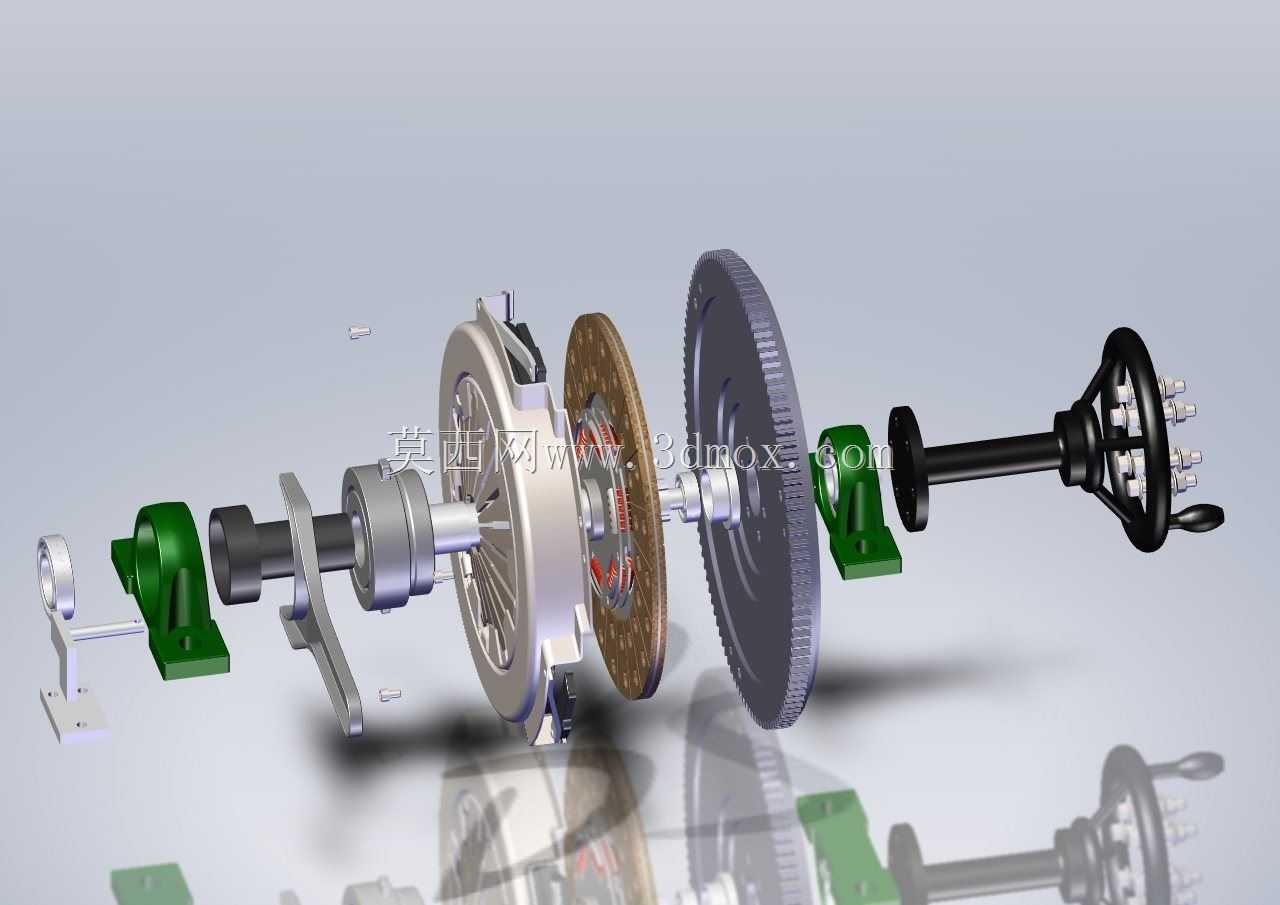

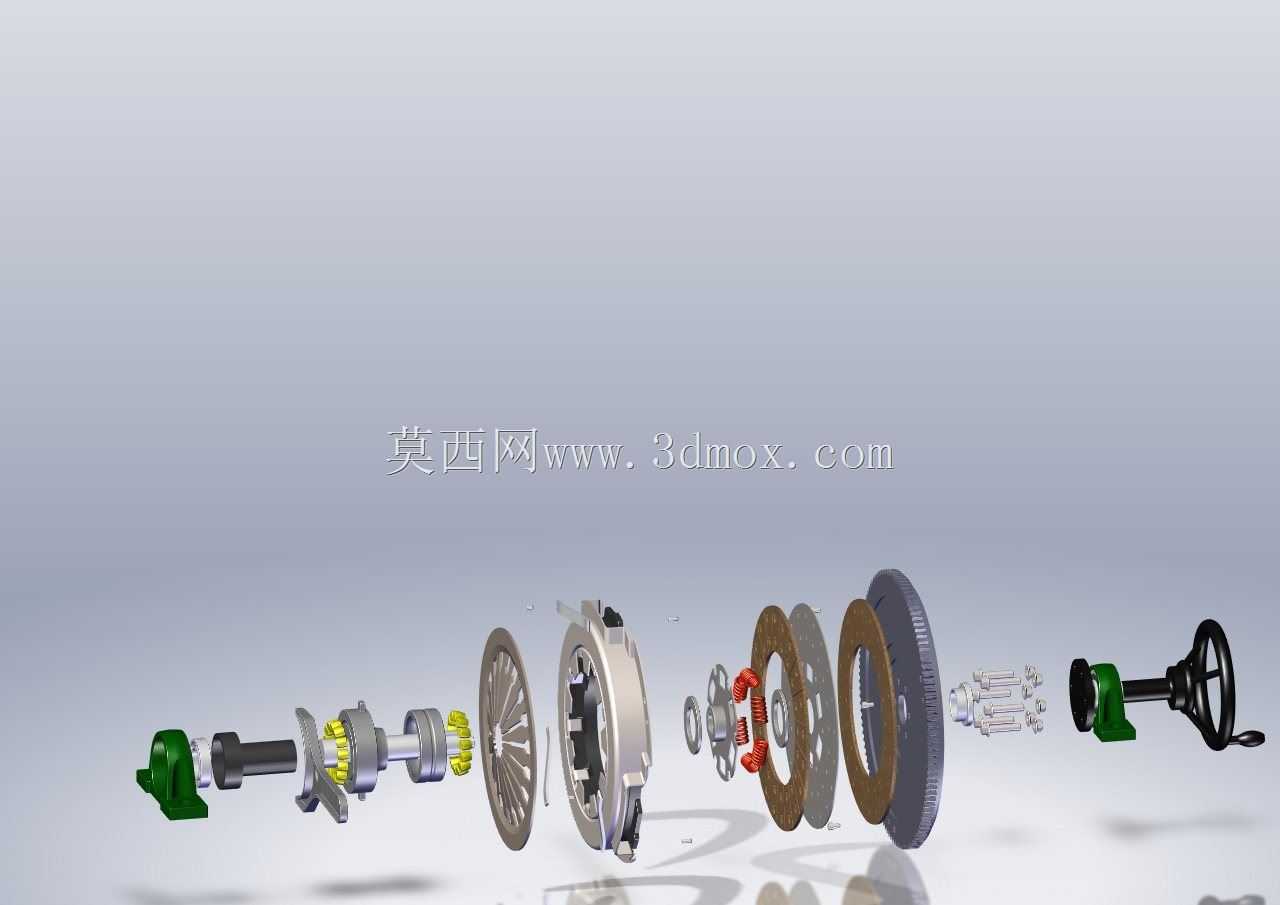

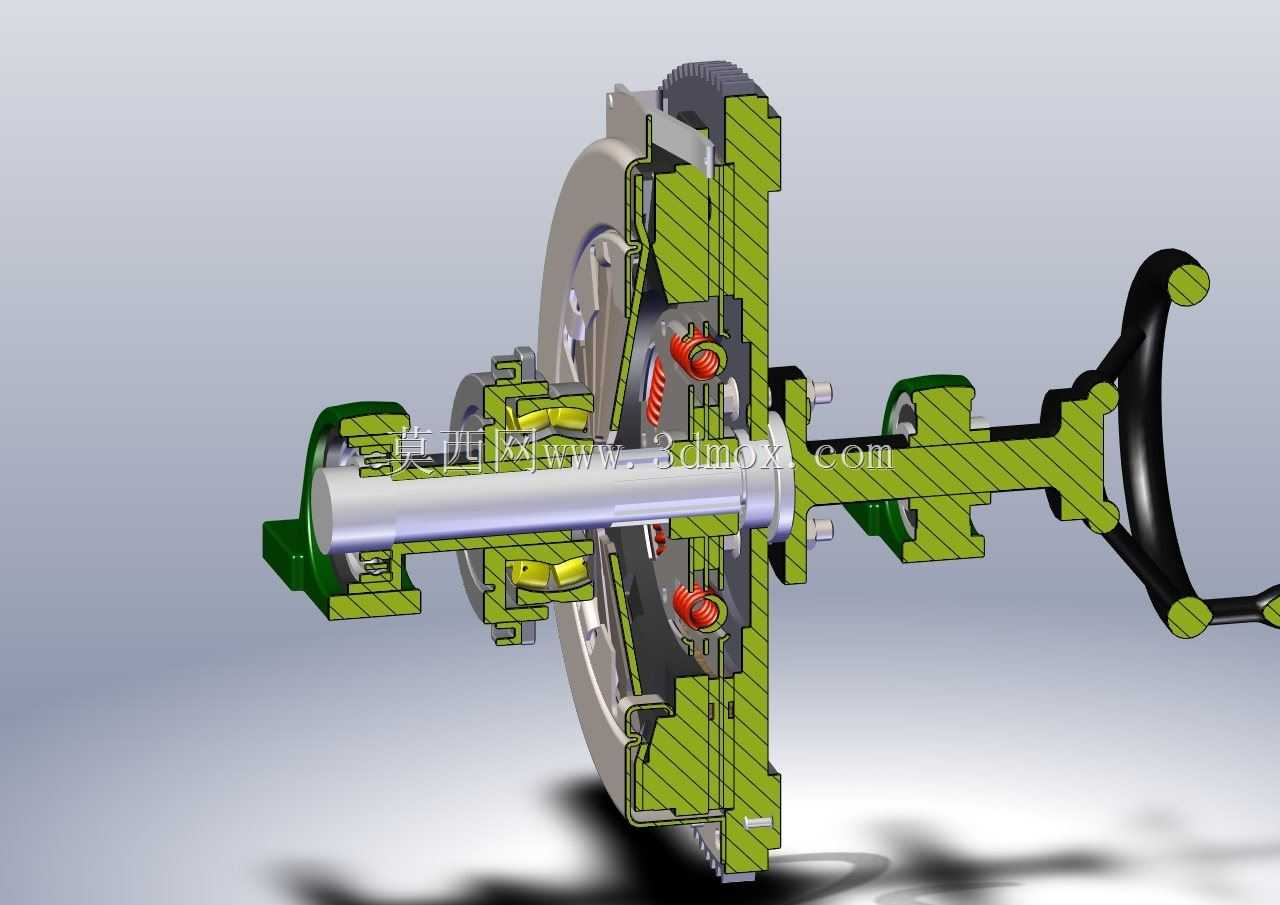

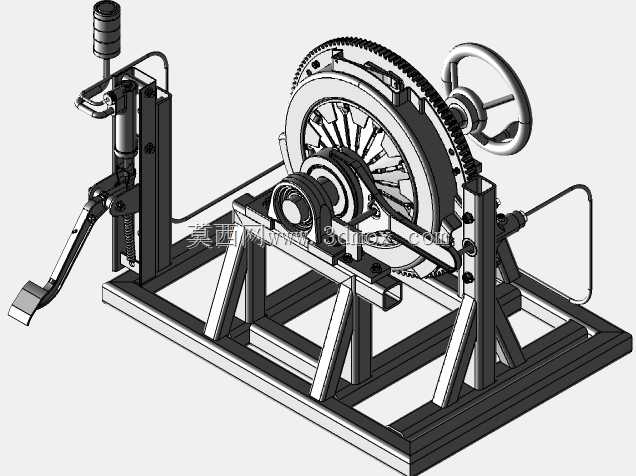

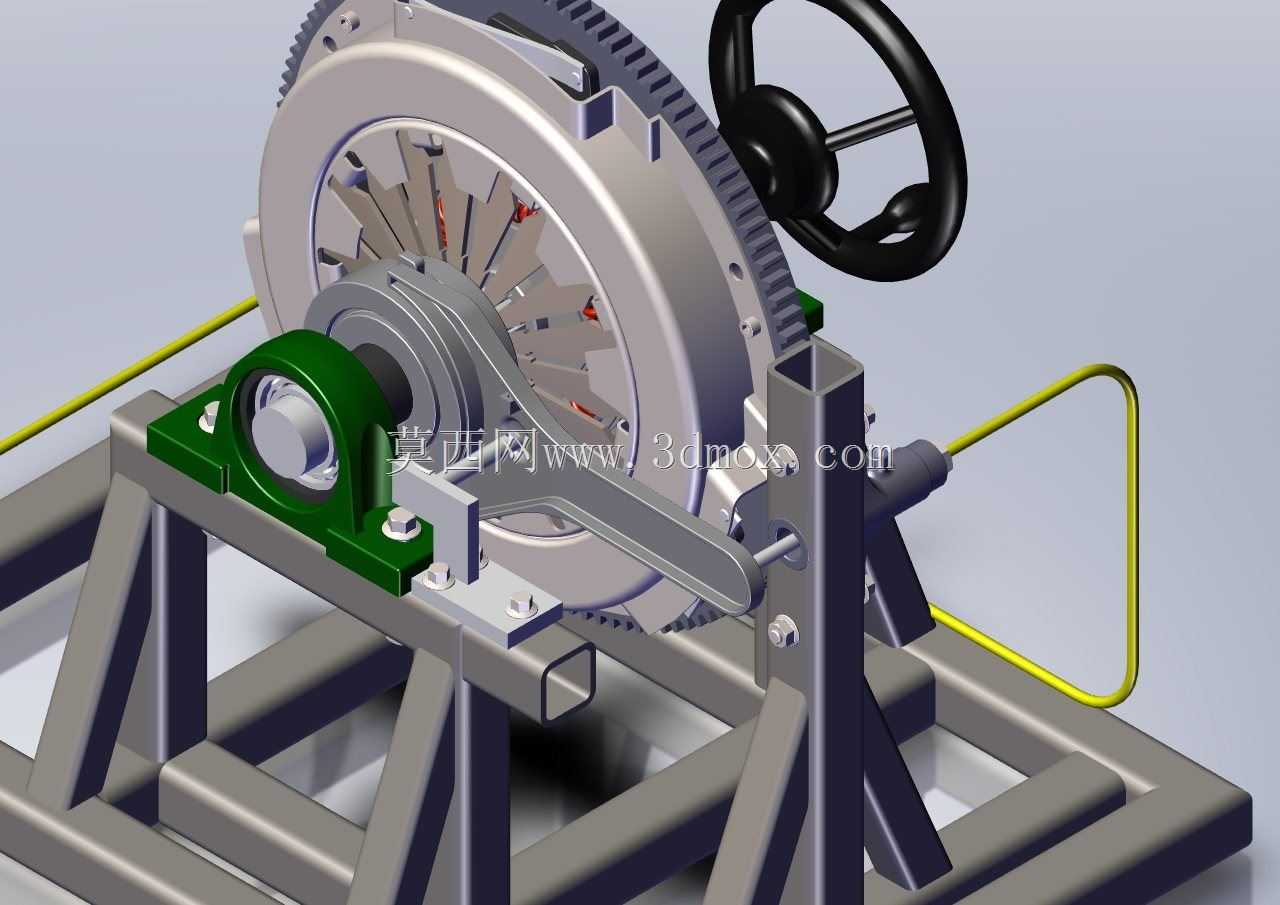

该结构面向汽车职业教育实训、离合器性能验证场景设计，完整还原了乘用车辆膜片弹簧离合器的实车装配状态与操纵逻辑，可帮助学员直观理解离合器在动力传动链路中的核心作用，也可用于离合器操纵行程匹配、分离轴承磨损特性验证等基础测试工作。整套台架将离合器总成、操纵机构、支撑机架整合为独立单元，无需依托整车底盘即可完成全部结构展示与动作演示，适配院校实训教室、零部件研发测试工位的空间布置需求。台架核心的离合器总成采用常规乘用车辆配套的膜片弹簧离合器结构，集成了压盘总成、从动盘、飞轮与分离轴承组件，膜片弹簧同时承担压紧弹簧与分离杠杆的功能，相比传统螺旋弹簧离合器结构更紧凑，轴向尺寸更小，踏板操纵力更均衡。配套的操纵机构采用液压操纵加机械助力的结构形式，包含离合器踏板、液压主缸、助力缸、分离拨叉与管路组件，踩下踏板时液压回路驱动分离拨叉推动分离轴承，带动膜片弹簧分离指动作，切断发动机与变速器之间的动力传递，松开踏板后膜片弹簧复位压紧从动盘，恢复动力传输路径，整套操纵行程与实车参数保持一致，可完整演示半联动、全分离、全结合的不同工作状态。支撑机架采用型钢焊接的框架式结构，底部设置平整安装面，可直接固定在实训地面或测试台面上，机架上方通过可调式支座固定离合器总成与操纵机构，预留了充足的观察空间，学员可从多个角度清晰观察离合器内部的膜片弹簧、从动盘扭转减震弹簧、摩擦片等核心部件的动作过程。台架一侧设置的手轮结构可模拟变速器输入轴的转动状态，配合离合器的结合与分离动作，直观展示动力切断与接合的过程，配套的液压管路采用可视化布置，清晰展示液压操纵系统的油路走向。设计过程中充分考虑了实训场景的使用需求，所有运动部件均设置了安全防护距离，外露的管路与杆件做了圆角处理，避免操作过程中发生磕碰，同时核心部件采用快拆式固定结构，可快速完成离合器总成的更换，适配不同型号离合器的结构对比教学需求。整套台架的安装边界充分考虑了常规实训工位的尺寸限制，整体宽度控制在1.2米以内，深度控制在0.8米以内，高度适配成年学员站立操作的舒适高度，无需额外改造工位即可直接布置使用。
