铝型材框架式双轮承载机箱结构设计

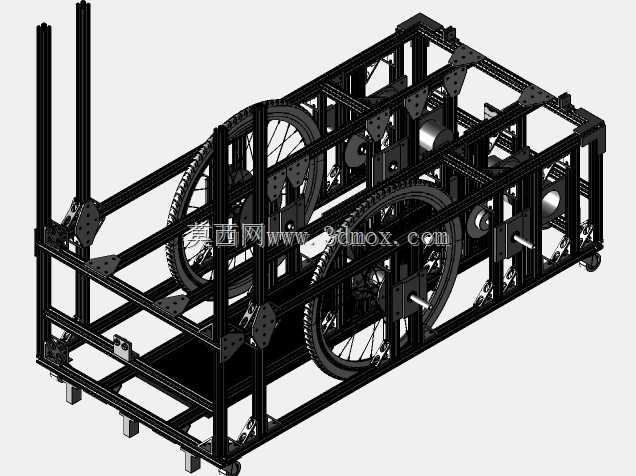

该结构为采用工业铝型材搭建的双轮组集成承载机箱，主要面向移动式轮载设备的动力与传动集成搭载场景，常见于小型巡检移动平台、自主行走作业载具、轮式实训实验装置的主体承载部分，可作为整套移动设备的基体骨架，为行走轮系、传动组件、动力单元、控制模块提供统一的安装定位基准，同时承担整机载荷传递与结构防护的核心作用。从实际用途来看，该机箱并非常规的电子设备防护箱体，而是集成了行走轮安装位、传动链路固定位、动力元件搭载腔的集成式承载机架，能够将原本分散布置的轮组、传动件、动力件整合在统一框架内，避免零散安装带来的定位偏差、传动效率损耗问题，同时铝型材框架自带的槽道结构可灵活调整各组件的安装位置，适配不同轮径、不同传动布局的改装需求，无需重新加工整体机架。在功能特性上，该结构采用标准工业铝型材通过角件拼接成型，底部预留了可调支撑脚与辅助脚轮的安装位，既可以在调试阶段通过支撑脚将整机固定抬升，脱离地面进行轮系与传动的空载调试，也可以在短距离移位时通过辅助脚轮推移整机，无需额外吊装设备；框架内部预留了充足的腔体空间，可容纳电池组、驱动电机、传动齿轮组、控制电路等核心部件，两侧的双轮组通过轴承座直接固定在型材横梁上，轮轴与框架的垂直度可通过型材槽道的连接螺栓进行微调，保证轮组转动时无偏磨、无卡滞，传动链路采用直连齿轮啮合布局，减少了中间传动环节的功率损耗。设计思路上，该结构优先遵循模块化装配原则，所有连接节点均采用标准紧固件拼接，无需焊接工序，单一部件损坏后可快速拆卸替换，降低后期维护成本；框架的立柱向上延伸出一定长度，可作为上层功能模块的安装立柱，后续可根据需求加装传感器支架、作业执行机构、防护外罩等组件，拓展整机的功能边界。外形尺寸与安装边界方面，整体框架采用矩形对称布局，宽度方向以双轮的外侧间距为边界，保证轮组转动时不会与框架型材发生干涉，长度方向覆盖轮组前后的传动组件安装空间，预留出传动件的转动安全距离，底部支撑脚的安装位置低于轮组最低点，保证支撑状态下轮组完全脱离地面，向上延伸的立柱保持统一截面规格，可兼容标准铝型材配套的各类连接板、紧固件，上层加装部件时无需对原有框架进行破坏性加工。
