重型隐藏式Soss十字暗装三维合页结构

这款重型暗装十字铰链主要面向高端室内门、重型实木门、隐形门、特种柜体门以及对开合隐蔽性有高要求的装饰场景设计，可承载单扇最高200Kg的门体重量，解决传统明装铰链外露破坏饰面整体性、承重不足易下垂的行业痛点，在高端家装、商业空间隐形隔断、重型设备防护门等场景中广泛应用。

从功能特性来看，该铰链采用Soss经典的交叉叠片连杆传动结构，开合过程中连杆组沿预设轨迹做同步伸缩转动，可实现门体180度范围内的顺畅开合，开合全程无卡顿、无外露传动部件，门体关闭后铰链完全隐藏于门体与门框的预埋槽内，外立面无任何五金件外露，完美适配无框隐形门、同色饰面门的设计需求。针对大承重需求，铰链主体采用高强度合金钢材加工成型，所有传动销轴均做了表面硬化处理，叠片受力部位做了加厚加强设计，长期满负载开合下不会出现连杆变形、销轴磨损松旷的问题，可保证数万次开合无故障。

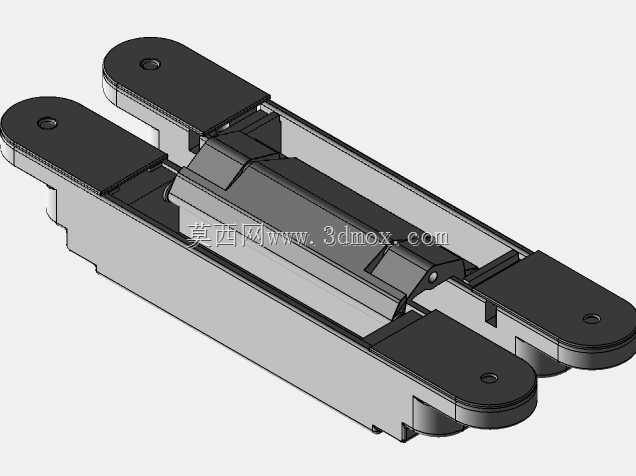

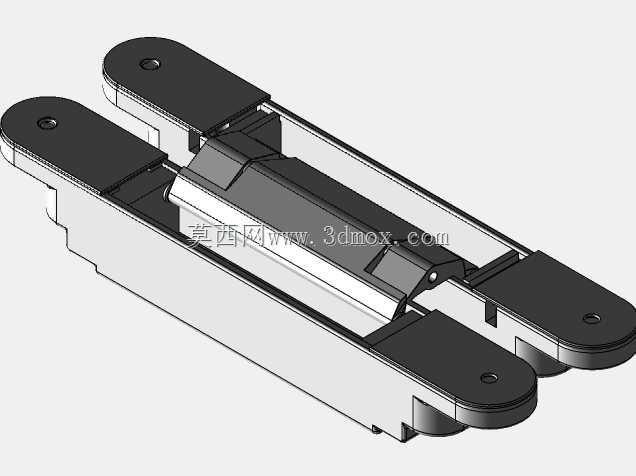

设计思路上，这款铰链完全围绕“隐藏安装+大承重”两个核心需求展开，整体采用对称式长条安装翼结构，两端安装翼分别对应门体与门框的安装位，每个安装翼设置两个沉头安装孔，安装时螺丝完全沉入孔位内不会突出干涉，安装翼与门体、门框的贴合面做了平面度精修处理，保证安装后贴合紧密无晃动。传动部分的叠片连杆采用等强度设计，每一片叠片的受力路径都经过受力仿真优化，在保证结构强度的前提下尽可能压缩整体厚度，减少安装时需要在门体、门框上开挖的槽深，降低对门体结构强度的破坏。

在安装边界与尺寸适配方面，该铰链整体为长条形对称结构，安装时需要在门体侧边与门框对应位置开挖与铰链外形匹配的预埋槽，槽深需略大于铰链闭合状态下的整体厚度，槽长与两端安装翼的总长度匹配，安装翼上的孔位间距符合重型门安装的通用孔距标准，可适配厚度40mm以上的实木门、金属门、复合门使用。安装完成后门体与门框之间的缝隙可控制在极小范围内，不会因为铰链安装出现缝隙不均、门体偏移的问题，同时铰链自带的间隙补偿结构可抵消一定范围内的安装误差，降低现场安装的调试难度。
