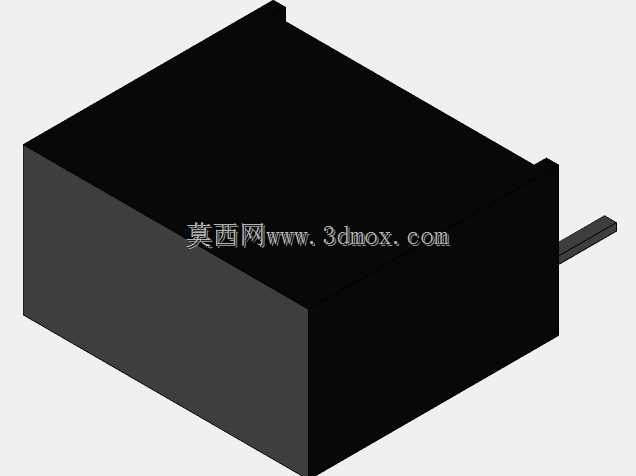

摩森BXXS-1WR3电源转换模块结构设计

本次设计的电源转换模块，主要面向工业控制、通讯基站、车载电子、仪器仪表等对供电稳定性要求严苛的应用场景，这类场景中往往存在输入电压波动范围大、负载动态响应要求高、安装空间紧凑的特点，模块需要在复杂电磁环境下持续稳定输出指定电压，为后端敏感电路提供可靠的供电保障。该模块核心功能是实现直流电压的隔离转换，可将宽范围波动的直流输入电压，转换为后端电路所需的稳定直流输出电压，同时具备输入欠压保护、输出过流保护、过温保护、输出短路保护等多重防护特性，能够在负载出现异常工况时快速切断输出回路，避免后端核心芯片与电路出现不可逆损坏，同时模块自身的隔离设计可有效阻断输入输出端的电磁干扰传导，提升整套电子设备的电磁兼容性能，满足工业级设备的抗扰度要求。在设计思路上，整体采用全灌封封闭式结构，外壳选用高导热阻燃工程塑料材质，一方面可以隔绝外界粉尘、潮气、腐蚀性气体对内部功率器件、磁性元件、PCB线路的侵蚀，提升模块在恶劣工况下的使用寿命，另一方面外壳的平整表面可以直接贴合设备内部的散热壳体，将模块工作时产生的热量快速传导出去，无需额外加装散热片即可满足额定功率下的长期稳定运行。引脚采用直插式设计，排布在模块单侧，引脚间距符合行业通用标准，既可以直接焊接在PCB板上完成直插安装，也可以搭配对应规格的插座实现插拔式安装，方便后期设备维护时的模块更换。外形设计为规整的长方体结构，边角做小圆弧过渡处理，无突出的异形结构，整体安装边界清晰，在设备内部布局时可以紧密贴靠其他元器件排布，最大化利用PCB板的安装空间，模块的引脚伸出长度经过精准核算，既可以保证焊接时的焊锡浸润深度，满足焊接强度要求，也不会出现引脚过长导致的相邻线路短路风险，适配常规波峰焊、手工焊等多种焊接工艺。模块的整体高度控制在低剖面范围内，可适配薄型化设备的内部安装空间要求，不会出现因模块高度过高导致的设备外壳无法闭合的问题，外壳表面预留的标识区域可清晰标注模块的输入输出参数、引脚定义、极性标识，方便生产装配时的对位识别，避免出现装反、接错引脚的装配失误。
