城市轨道交通两类地铁列车车头结构设计

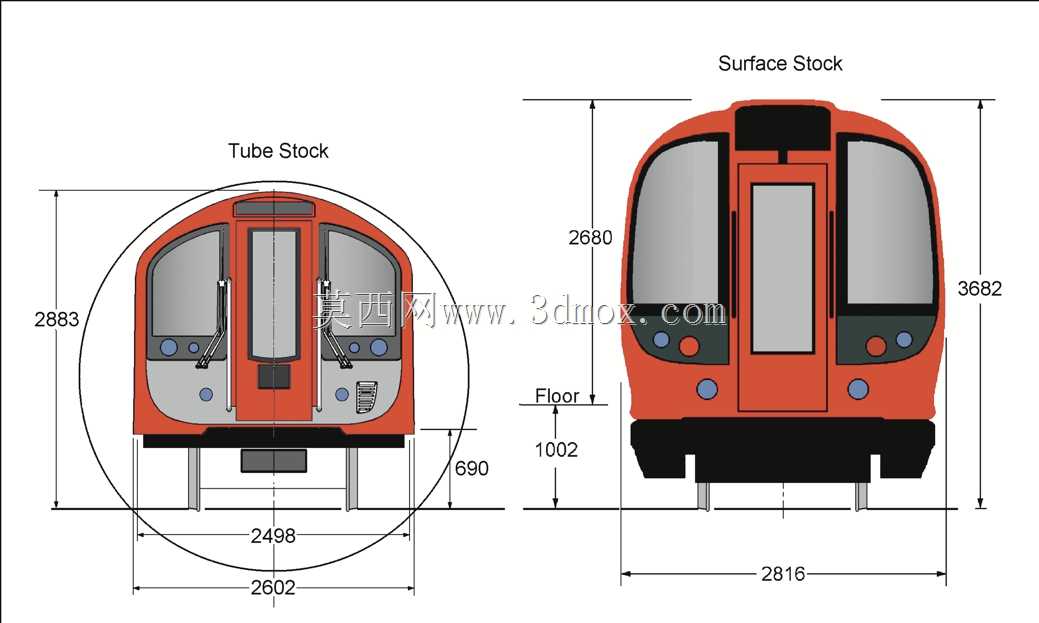

本次呈现的两款地铁列车车头结构，分别对应地下隧道运行的Tube Stock车型与地面/高架线路运行的Surface Stock车型，核心服务于城市公共轨道交通客运场景，可覆盖城市核心区地下密集线网、城郊地面通勤线路两类差异化运营环境的车辆选型需求，为城轨车辆前期方案论证、站台限界校核、站车匹配设计提供直观的三维参照依据。两款车头均采用城市轨道车辆通用的前端对称布局，设置大面积前挡风玻璃为司机提供充足前方瞭望视野，正面中央设置乘客应急疏散门，满足隧道等狭窄空间内的紧急逃生需求，车头下部两侧布置车灯与鸣笛装置，下部设置标准化车钩安装区域与排障器结构，可有效清除轨道面小型障碍物，保障运行安全。设计过程中以成年男性平均身高为比例参照基准，严格匹配城市轨道交通车辆限界要求，其中Tube Stock车型为适配小断面圆形隧道场景，整体外轮廓贴合圆形隧道限界设计，总高2883mm，车体最大宽度2602mm，车钩安装面距轨面高度690mm，圆形轮廓可最大化利用隧道内部空间，在满足车辆设备布置与司机室操作空间的前提下，尽可能缩小隧道断面尺寸，大幅降低地下线路的土建施工成本。Surface Stock车型适配地面与高架线路的开放运行环境，整体造型更具流线感，总高3682mm，车体宽度2816mm，地板面距轨面高度1002mm，车头正面线条更平直，可降低地面运行时的风阻影响，同时更大的车体尺寸可提升司机室空间舒适度，适配城郊线路更长交路的司机作业需求。两款车头的安装边界均严格对齐城轨车辆通用的车体连接接口，可与同规格的车体客室模块快速拼接，前端疏散门、挡风玻璃、车灯等部件均采用模块化设计思路，便于后期运维过程中的部件更换与检修作业，同时外形尺寸的精准设定可直接用于站台屏蔽门、站台限界、车辆段检修设施的匹配校验，为城轨线路的前期规划与车辆定制化设计提供可靠的结构参考。
