变径螺旋端部弯钩缓冲弹簧结构设计

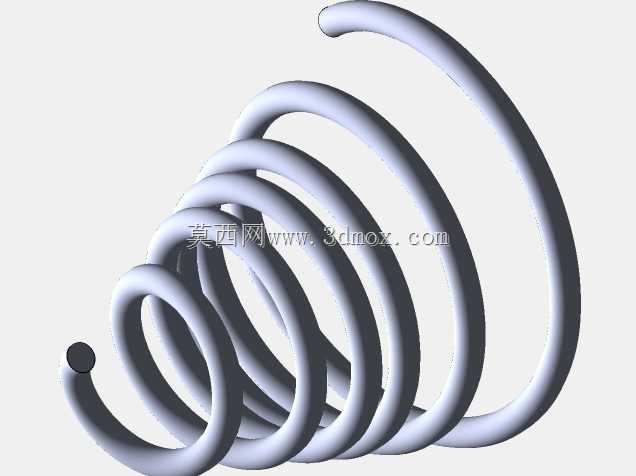

这款变径螺旋弹簧是机械传动、缓冲减震场景中常用的弹性储能零件，整体采用连续圆截面金属线材绕制而成，区别于常规等径圆柱弹簧，该弹簧采用从一端到另一端螺旋直径逐步放大的锥形变径结构，两端分别设计有贴合安装面的弯钩结构，其中小直径端为封闭平切端头，大直径端为向外延伸的圆弧弯钩，可直接卡入对应安装位的挂孔或销轴中，无需额外设计固定卡座即可完成快速装配。在实际工业应用场景中，这类变径弹簧常被用于小型机电设备的复位机构、轻载缓冲结构、手动工具的回弹组件以及低压电气开关的触头压紧结构中，相比等径弹簧，变径的螺旋结构在受压时会从小直径圈开始逐步并圈贴合，刚度会随着压缩量的提升呈现非线性增长的特性，既能在小载荷行程内提供柔和的弹力反馈，也能在大压缩量下提供足够的支撑刚度，避免弹簧被完全压并后出现刚性冲击。从设计思路来看，这款弹簧的螺旋升角全程保持均匀一致，线材直径根据目标载荷区间做了匹配选型，端部弯钩的弯曲半径严格控制在线材直径的2倍以上，避免弯钩处因为弯曲半径过小产生应力集中，在长期往复伸缩过程中出现断裂失效的问题。在安装边界上，该弹簧的最小螺旋内径适配直径不超过小端内径的导向轴，最大螺旋外径需要预留足够的径向安装空间，避免弹簧伸缩过程中外圈与周边结构件发生剐蹭，两端弯钩的开口尺寸与对应安装销轴的直径做了公差匹配，既保证安装时可以顺利卡入，也能避免工作过程中出现松脱滑脱的问题。弹簧整体表面做了光滑圆弧过渡处理，没有锐边毛刺，安装后在往复运动过程中不会刮伤周边的线缆或结构件，在轻载工况下可以长期稳定提供弹性力，兼顾了安装便捷性与使用可靠性，适合小空间内的弹性复位、缓冲吸能使用需求。
