U型双板铰接连接支架结构设计

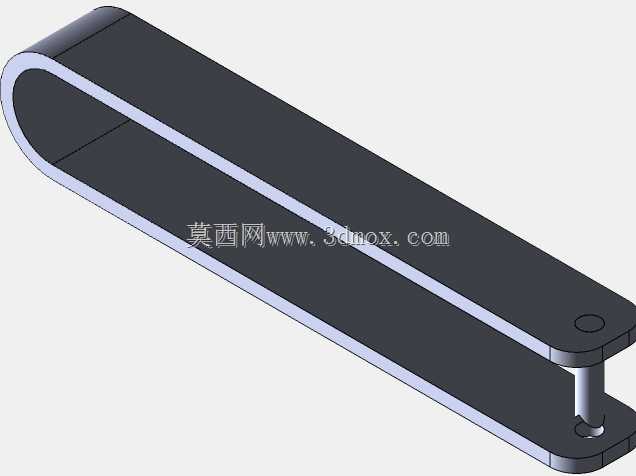

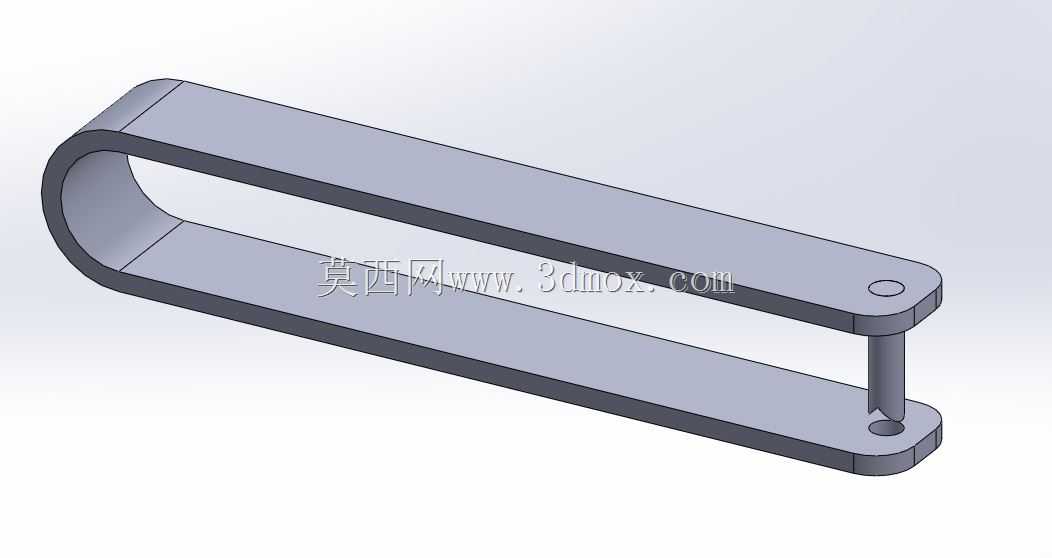

该U型双板铰接连接支架是机械传动与支撑系统中常用的铰接式连接构件，主要应用于需要实现小角度往复摆动、相对转动连接的机械装配场景，常见于轻工机械的连杆传动机构、小型设备的活动门体支撑、自动化产线的可调式挡停组件、户外设施的活动连接部位，可在两个相对运动的部件之间传递拉力与支撑力，同时预留合理的转动自由度，避免刚性连接带来的应力集中问题。从功能特性来看，该构件采用一体化弯折的双平行板结构，一端为圆弧过渡的封闭连接端，另一端为带同轴安装孔的开放铰接端，开放端通过圆柱销轴实现与外接部件的铰接配合，封闭端可通过螺栓、焊接等方式与固定基体牢固连接，整体结构可承受沿支架长度方向的拉压载荷，同时允许铰接端绕销轴轴线实现一定角度的转动，适配不同安装角度的装配需求。在设计思路上，该支架优先考虑了结构的受力均匀性，双平行板的等厚度设计保证了两侧受力对称，避免单侧受力导致的结构变形；端部的圆弧过渡设计有效分散了弯折处的应力集中，提升了构件的抗疲劳强度，适合长期往复摆动的使用工况；安装孔采用同轴度精准的通孔设计，保证销轴装配后转动顺畅无卡滞，同时孔位边缘做了微小的倒角处理，既方便销轴的快速装配，也能减少销轴与孔壁的边缘磨损，延长构件的使用寿命。从外形尺寸与安装边界来看，该支架整体为长条形U型结构，两平行板之间的间距根据适配的外接铰接部件厚度设计，预留了合理的装配间隙，避免转动时出现摩擦干涉；支架的整体长度根据所需的力臂长度确定，可根据实际载荷需求调整板厚与整体尺寸；安装时封闭端可贴合固定基体表面进行安装，铰接端的销轴轴线需与外接部件的转动轴线保持同轴，安装后需保证支架摆动范围内无其他构件遮挡，预留足够的转动空间，确保铰接动作顺畅无阻碍。该结构整体造型简洁，加工难度低，可采用板材冲压弯折后焊接销轴的工艺批量生产，也可通过整块材料铣削加工制成高精度版本，适配不同载荷等级与精度要求的使用场景，在各类需要柔性铰接连接的机械结构中具备较高的实用价值。
