联合收割机用异形弯通连接构件

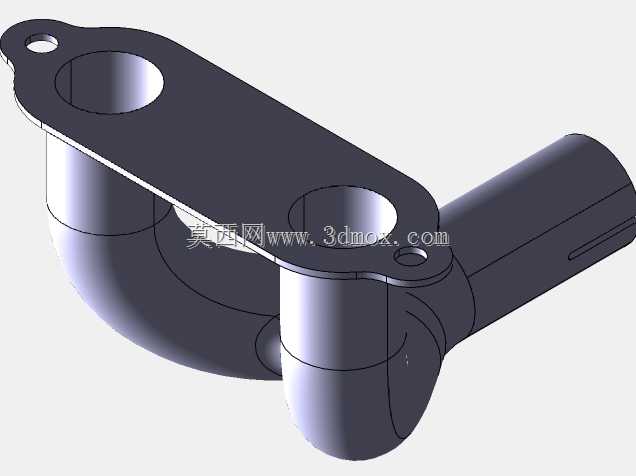

该构件是应用于联合收割机作业系统中的异形集成式连接部件，主要承担管路转接、部件定位与载荷传递的多重作用，适配联合收割机作业过程中复杂的空间布局需求，解决狭小舱室内多走向管路对接、相邻部件安装定位的实际问题，在收割机的籽粒输送、气路调控或是液压辅助回路中均可作为核心转接载体使用，能够在设备持续颠簸、高震动的田间作业工况下保持稳定的连接强度，避免管路松脱、对接错位引发的作业故障。从功能特性来看，该构件集成了法兰式安装面、弯通管路通道与侧置插接端三个核心功能区域：顶部带安装孔的平直法兰面可通过紧固件与收割机的固定机架面紧密贴合，两个大小不一的贯通孔分别对应主流通通道与定位销孔，保证安装后构件无窜动余量；下部的弧形弯腔实现了垂直方向与侧置方向的流道转向，平滑的内壁过渡可降低输送介质的流动阻力，无论是输送籽粒的气流回路还是传导压力的液压通路，都能减少紊流带来的效率损耗；侧置的圆柱插接端带有定位卡槽，可直接与对应规格的软管或是硬管端头快速对接，卡槽结构可配合卡箍实现轴向锁止，防止作业震动中管路脱出。在设计思路上，该构件采用一体化成型的结构逻辑，摒弃了传统多零件拼接的转接方案，将安装支座、弯通接头、插接端头三个独立零件的功能整合为单一构件，既减少了装配环节的零件数量，降低累计装配误差，也消除了多零件拼接带来的密封泄漏风险。设计过程中充分考虑了安装边界的限制：法兰面的外轮廓做了切边收窄处理，可适配机架上狭窄的安装平面，避免与周边相邻的传动部件产生运动干涉；弯腔的曲率半径经过反复校核，既保证流道顺畅，也将整体的垂向高度控制在合理区间，不会挤占下方的部件安装空间；侧置插接端的长度经过精准计算，伸出长度刚好满足卡箍安装的操作空间需求，不会过长导致与侧边护板产生磕碰，也不会过短造成管路插接深度不足的问题。构件整体的壁厚分布遵循载荷匹配原则，法兰安装孔周边、弯腔转折处等应力集中区域做了局部加厚处理，非受力区域则适当调整壁厚控制整体重量，在满足结构强度要求的前提下降低构件自重，减少对收割机整体负载的额外负担，适配农机设备轻量化、高可靠性的设计需求。
