筒式快插流体管路连接接头结构设计

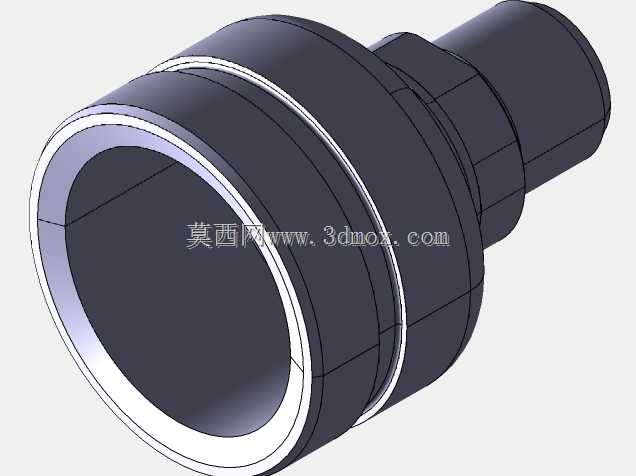

该零件为工业流体传输系统中常用的筒式快插连接接头，主要应用在气动控制回路、低压液压输送、工业冷却水循环、低压燃气配送等场景的管路衔接环节，承担不同通径管路之间的对接导通、密封防漏、快速拆装的核心作用，在自动化生产线气动回路、机床冷却系统、小型液压动力单元、工程车辆辅助气路中都有广泛的适配空间。从实际使用功能来看，该接头一端为大口径承插式接口，可直接套入对应外径的硬质管路或阀组输出端口，接口内壁预留了密封件安装槽位，装配后可通过径向挤压实现端面与径向双重密封，能承受1.6MPa以内的工作压力，避免流体传输过程中出现渗漏泄压问题；另一端为小口径外插式接头，可直接插入对应内径的柔性软管或快插母座，外侧设计的环形凸台结构可在插入后与管路内部的卡簧结构咬合，防止管路在流体压力波动、设备运行振动的工况下出现松脱脱落，保障管路连接的长期可靠性。在设计思路上，整体采用同轴回转体结构，所有加工面均以中心轴线为基准，大幅降低了车削加工的装夹难度，可通过普通数控车床一次装夹完成大部分外形加工，仅密封槽、环形凸台等特征需要二次走刀成型，加工工艺性优异，适合批量生产；接头中部的两道环形凸缘一方面作为装配时的受力限位面，方便操作人员使用卡簧钳或扳手施加装配力，另一方面也可作为管路固定的卡位，配合管卡将接头固定在设备机架上，减少管路自重对接合部位的拉扯力。从安装边界来看，大口径端外径适配常规25mm通径的管路接口，小口径端适配12mm通径的软管连接，整体轴向长度控制在常规管路安装预留空间范围内，安装时不需要额外扩大管路排布空间，可直接替换同规格的传统螺纹接头，不需要对原有管路布局进行改造；接头外壁做了圆滑过渡处理，没有尖锐棱角，避免装配过程中划伤操作人员或割破相邻的柔性管路，同时圆滑的外形也减少了流体在接头内部流转时的阻力，降低管路内部的压力损耗，提升流体传输效率。
