侧通式文丘里管路流体混合构件

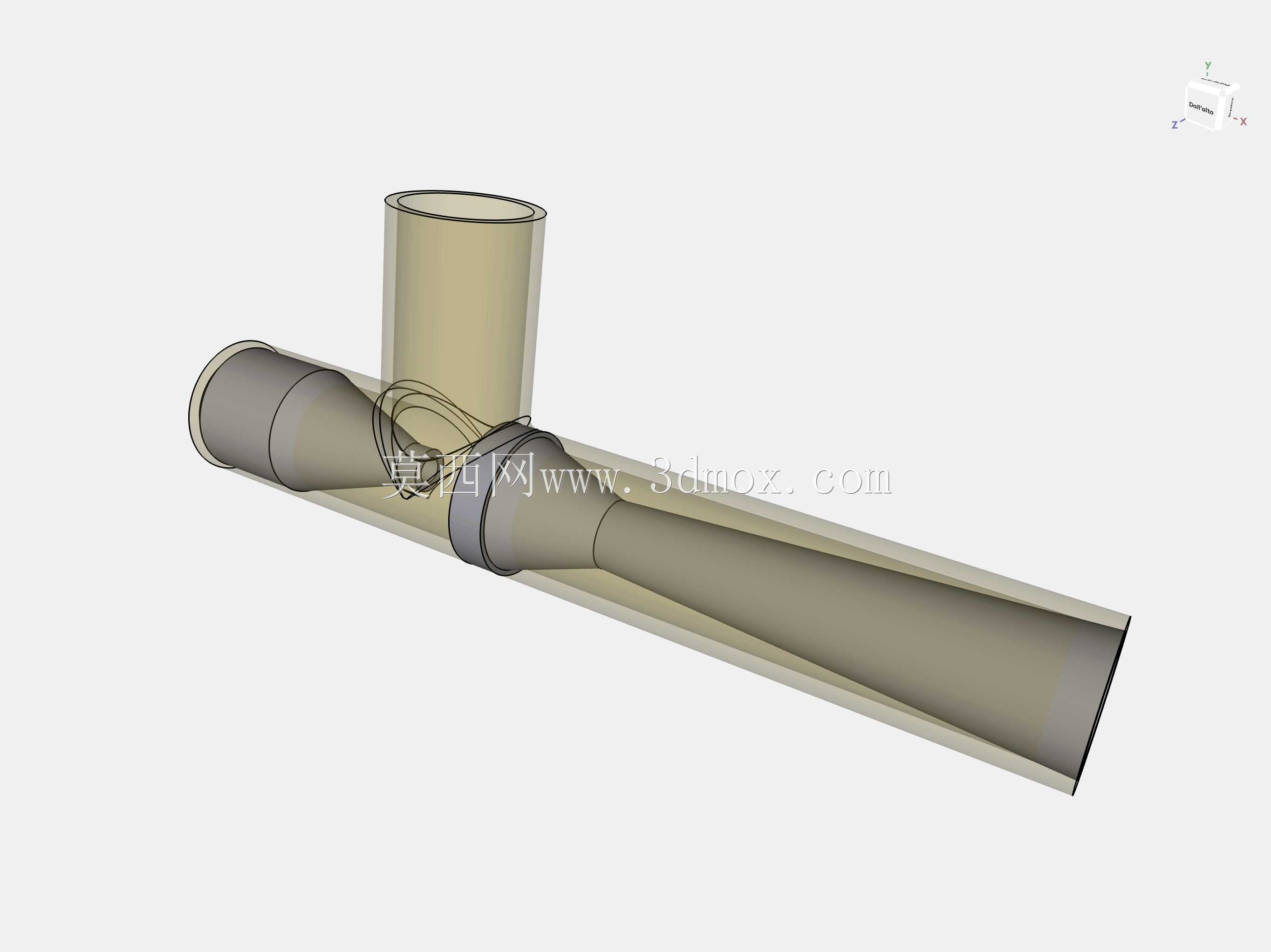

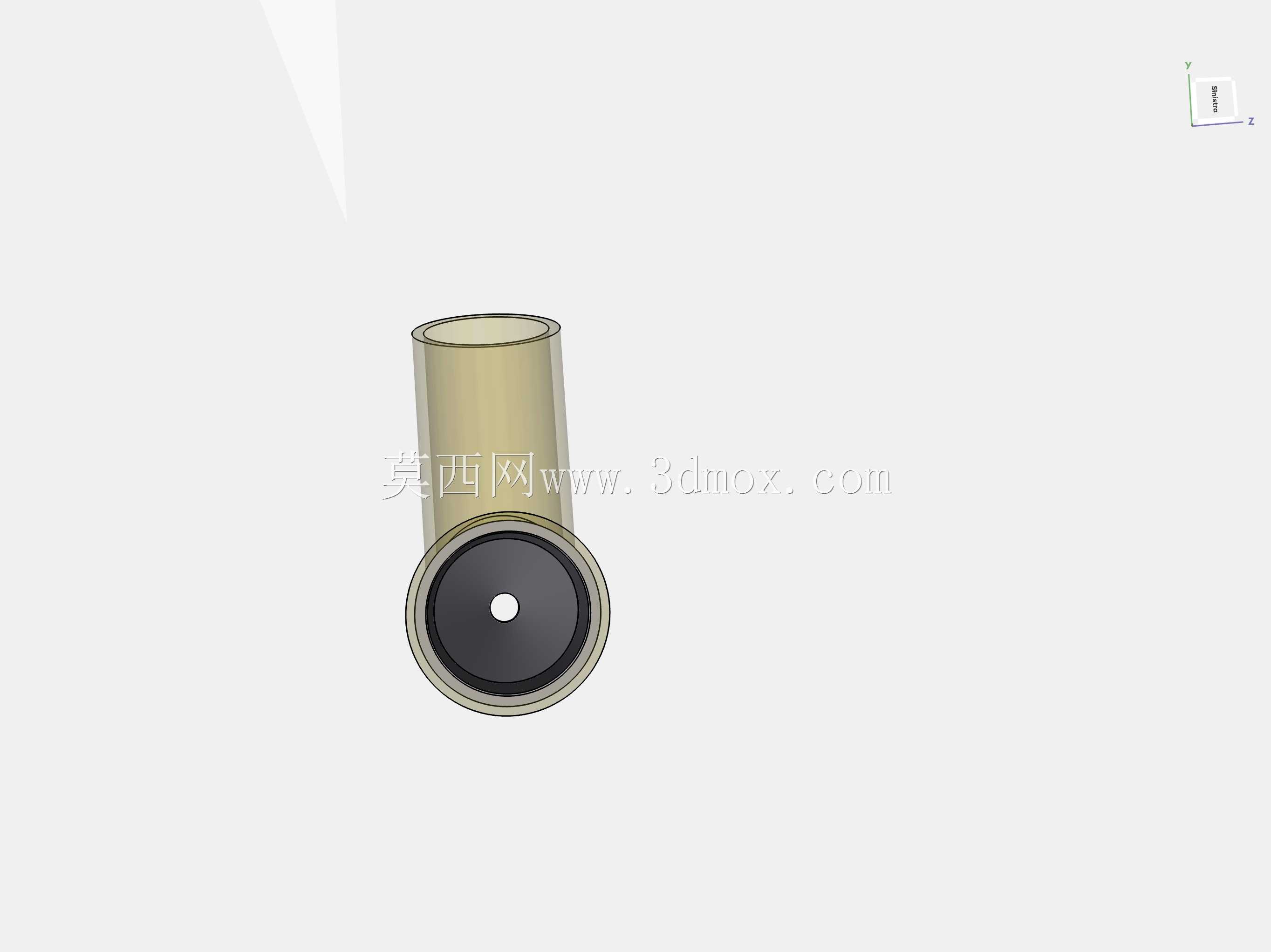

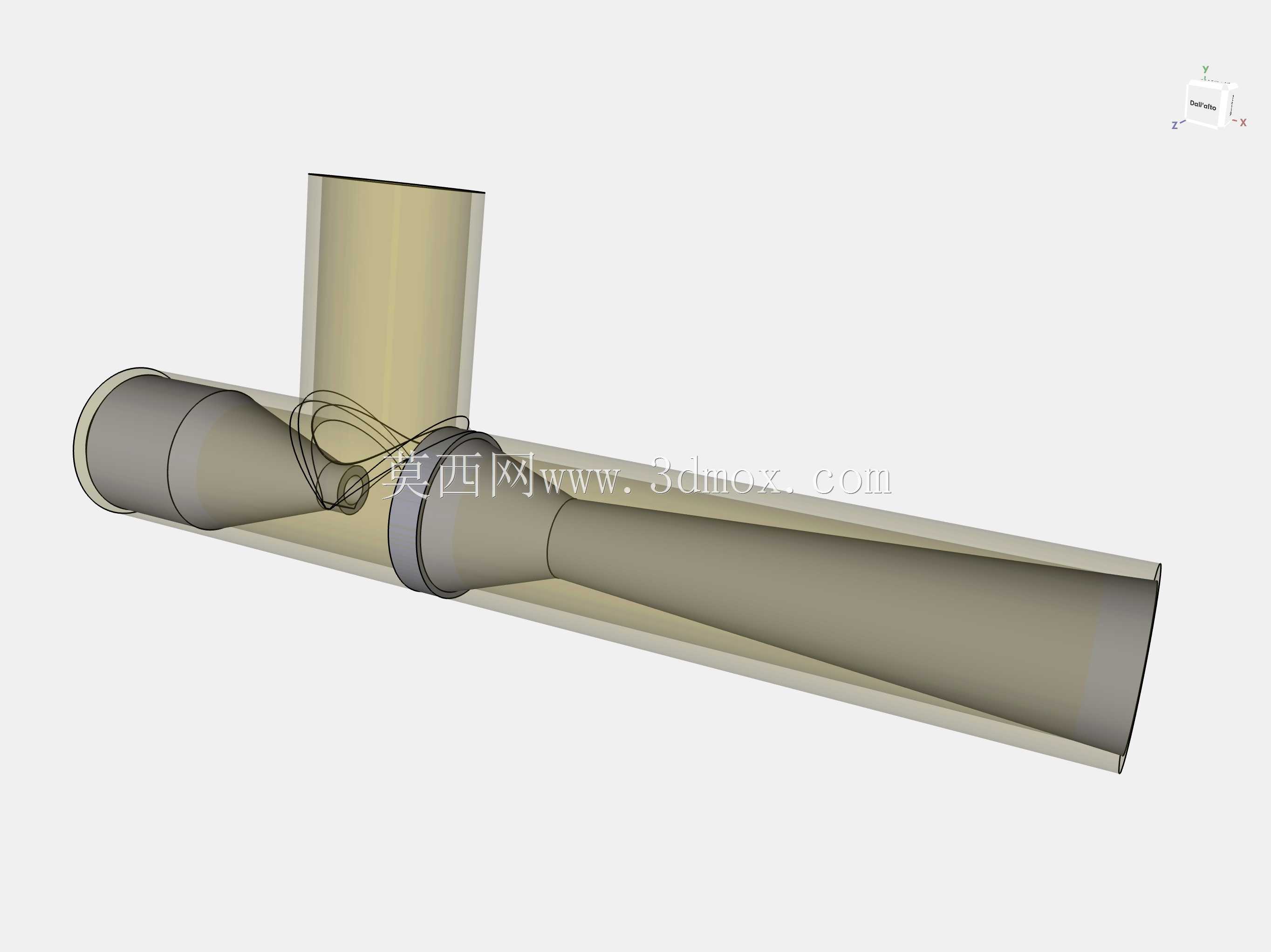

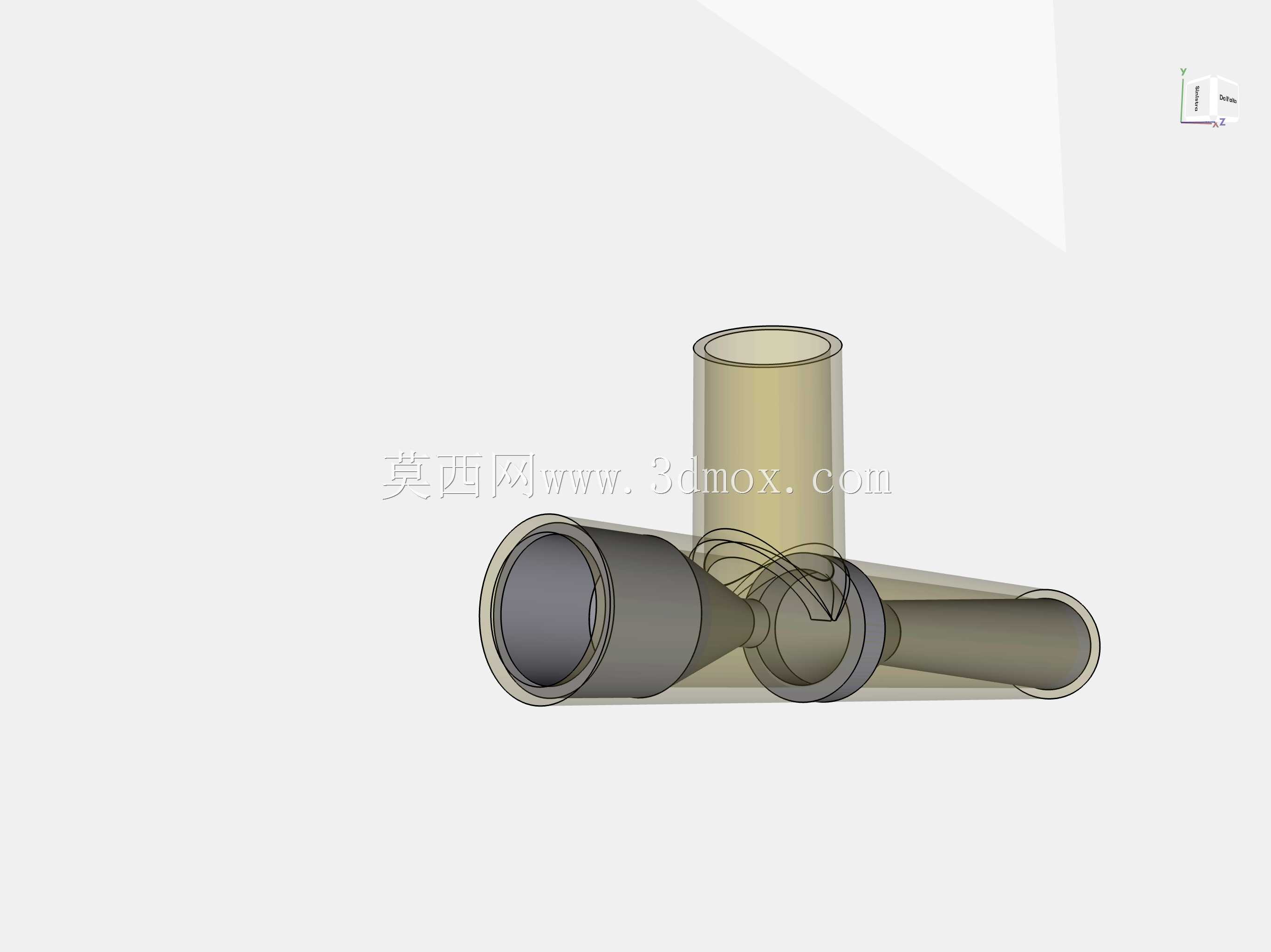

该侧通式文丘里管路构件，是流体输送系统中实现介质混合、压差计量、射流引流的核心功能部件，广泛应用于民用供水加药、工业流体配比、暖通空调水循环、小型化工介质混合、农业水肥一体化输送等场景，可在无需额外动力输入的前提下，依靠管路自身流体压差完成不同介质的均匀掺混，或是实现低压侧流体的引流输送，大幅降低流体处理环节的动力投入与设备复杂度。从实际用途来看，这款构件既可以作为管路流量测量的节流元件，通过前后段压差换算管路内的实时流量，也可以作为射流混合装置，让主管道内的高速流体在收缩段形成负压区，将侧口接入的另一种介质自动吸入管内，在扩散段完成充分紊流混合，省去额外的搅拌混合设备，非常适合小流量、连续化的流体配比作业场景。在功能特性设计上，这款构件采用三段式经典文丘里结构，包含入口平直段、收缩节流段、喉道混合段、扩散稳压段四个核心流道区域，同时在喉道对应位置设置了侧向斜角接口，侧接口与主管道呈特定夹角接入，能够最大程度降低侧路介质进入主流道时的流阻损失，避免出现流道涡旋、局部滞流的问题；构件所有接口位置都设计了防滑滚花结构与密封配合台阶，既可以适配快插式软管连接，也可以通过加装密封件实现硬管的密封对接，接口处的壁厚做了局部加厚处理，能够承受常规管路输送的压力冲击，避免接口位置出现应力开裂、渗漏的问题。在设计思路上，这款构件优先考虑流道的顺滑过渡，所有流道转角位置都做了大圆角顺滑处理，没有直角突变结构，能够最大程度降低流体通过时的压损，减少输送过程中的能耗；同时针对实际安装中的对接需求，将主管道上下接口、侧接口的连接尺寸做了统一规格设计，能够适配常规通径的流体管路，无需额外制作转接头即可完成安装。从外形尺寸与安装边界来看，这款构件整体为立式带侧通的柱状结构，主管道上下端的接口外径一致，侧接口伸出长度控制在合理范围内，安装时仅需预留对应轴向长度与侧方操作空间即可完成对接，构件整体重心沿主管道轴线分布，安装后不会出现偏载应力，可适配水平、垂直等不同走向的管路安装需求，无论是嵌入现有管路改造，还是配套新系统集成都能快速适配，不需要对原有管路做大幅改动。
