摆线谐波圆柱凸轮毛坯气缸配套构件

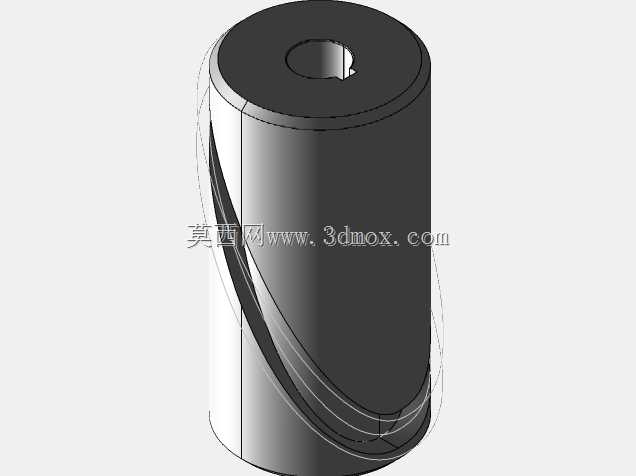

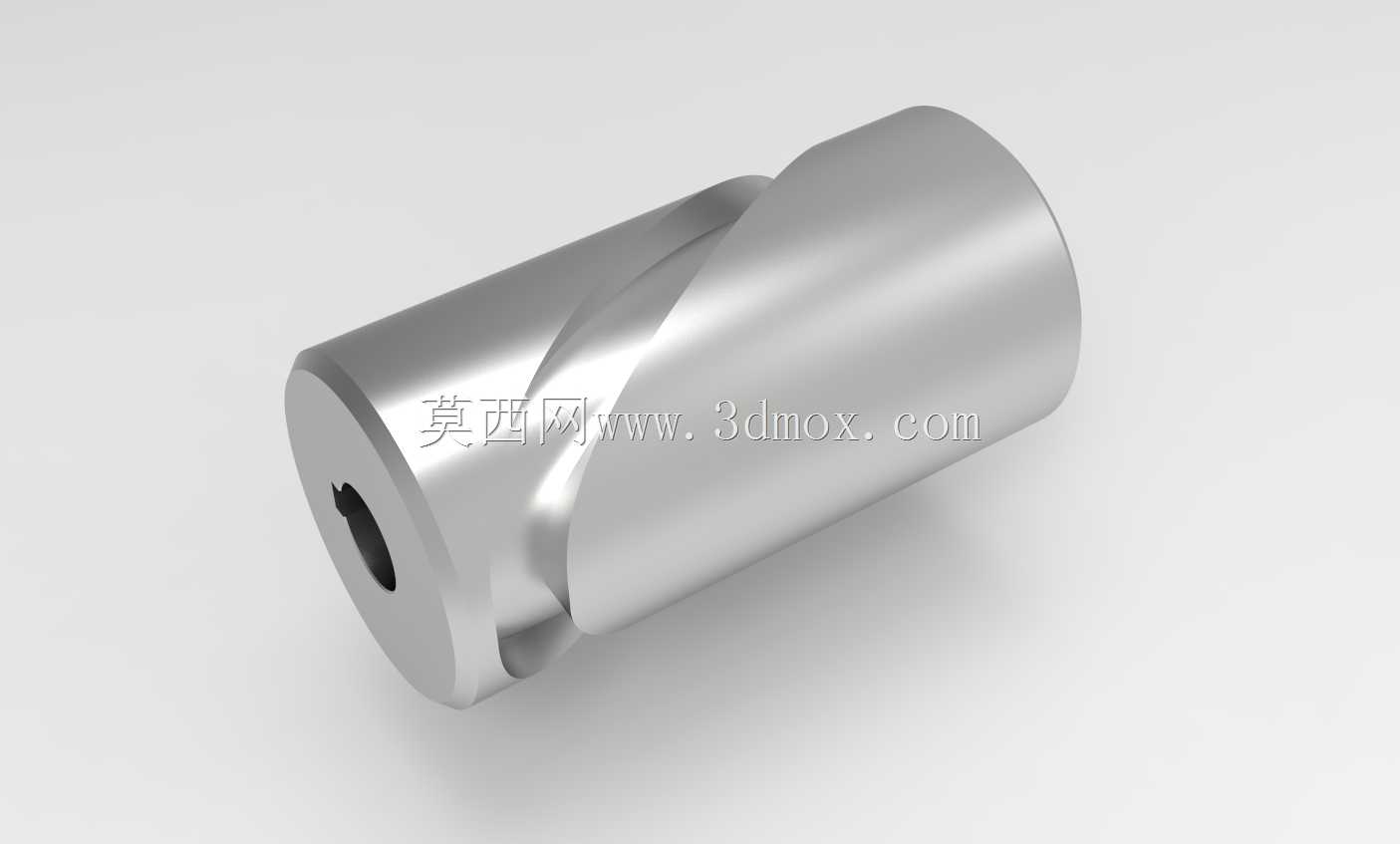

该构件是配套气动执行单元使用的摆线谐波类圆柱凸轮毛坯，主要应用在自动化生产线的间歇分度工位、包装设备的送料节拍控制模块、小型专用机床的进给换向机构中，作为气缸直线动力转化为规律回转动作的核心传动载体，能够在紧凑安装空间内实现稳定的摆线运动输出，替代传统多齿轮组合的复杂传动结构，大幅缩减对应工位的机构占用体积，降低设备整体装配调试的难度。从实际使用场景来看，这类凸轮毛坯多配套小行程直线气缸使用，常见于电子元器件组装设备的物料转位工位、软包装设备的封切动作驱动单元、小型检测设备的工件换位机构中，依靠自身外轮廓的曲面槽道约束从动件的运动轨迹，将气缸推杆的直线往复运动，精准转化为输出端的间歇摆转动作，运动过程无刚性冲击，适配每分钟60-120次的中速往复工况，能够长期保持稳定的传动精度，不会出现齿轮传动长期使用后的背隙增大问题。在产品功能特性上，该构件采用实心圆柱坯料加工成型，端面预留标准的气缸输出轴连接孔位，外轮廓加工出连续顺滑的摆线曲面槽道，槽道精度控制在1丝公差范围内，槽深与槽宽经过反复校核，能够匹配标准规格的凸轮随动器，运动过程中随动器与槽道侧壁接触均匀，不会出现卡滞、偏磨的问题，摆线运动规律经过运动学仿真验证，从动件在启停阶段的加速度曲线平滑，能够有效降低传动过程中的振动与噪音，延长整套执行机构的使用寿命。在设计思路层面，该构件优先考虑安装适配性与加工便利性，整体采用圆柱对称结构，无需复杂的装夹定位即可完成车削、铣槽的全流程加工，有效降低单件加工成本；端面连接孔采用标准的内孔键槽结构，能够直接与市面常见的标准气缸输出轴配合，无需额外加工定制连接法兰，大幅缩短设备的装配周期；外轮廓曲面槽道采用等截面设计，加工过程中无需多轴联动复杂编程，普通三轴加工中心即可完成高精度加工，适合中小批量的生产配套。在外形尺寸与安装边界上，该构件整体高度为50毫米，圆柱主体直径为100毫米，15毫米尺寸段以下的安装配合位置，预留10×10毫米的精度安装面，键槽深度为2.381毫米，键槽宽度为4.762毫米，安装时仅需要保证气缸输出轴与构件同轴度在0.02毫米以内，即可实现顺畅传动，构件外部预留的运动避让半径不超过60毫米，安装时周边无需预留过大的避让空间，能够适配紧凑布局的自动化设备内部安装需求，也可以根据实际使用场景的行程需求，在该毛坯基础上微调曲面槽道的轮廓参数，快速适配不同节拍、不同摆角的工位传动需求，具备较强的通用适配性。
