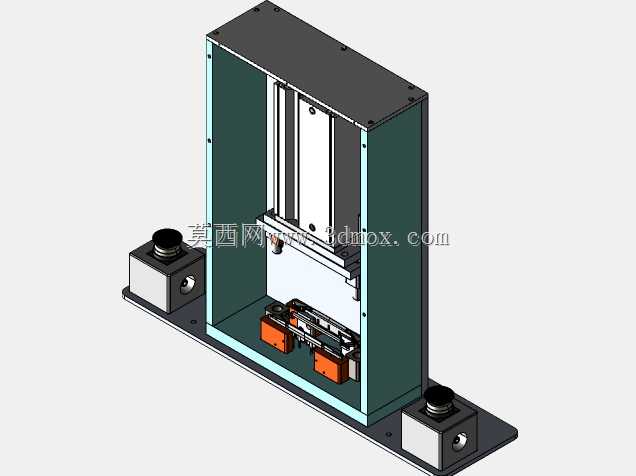

立式双按钮控制升降作业工装结构

该款立式升降作业工装主要面向精密装配、小件检测、工位物料抬升等生产场景，常见于电子元器件组装、小型零部件压合、精密工件对位等工序中，可作为独立工位执行单元嵌入生产线体，也可单独作为手动操作工位的升降承载平台使用，解决生产过程中作业高度适配、工件精准抬升定位的实际需求，避免人工抬放工件带来的定位偏差与操作疲劳问题。设备整体采用立式框架结构设计，主体支撑框架采用型材拼接成型，外侧加装封闭防护外罩，将内部传动、驱动部件完全封闭在框架内部，仅保留前端作业开口区域，既可以避免生产过程中粉尘、碎屑落入传动结构造成卡滞磨损，也能防止操作人员误触内部运动部件引发安全风险，两侧对称布置的带防护套操作按钮采用双手启动逻辑设计，只有操作人员同时按下两侧按钮时设备才会执行升降动作，从操作逻辑上规避单手误触带来的安全隐患，符合生产工位的安全操作规范。内部升降承载平台采用直线导向结构搭配驱动组件实现垂直方向的平稳运动，导向结构可保证平台升降过程中无偏摆、无卡顿，承载面的平面度与运动垂直度经过设计校核，可满足精密作业时的位置精度要求，驱动组件布置在框架下部空间，通过传动结构带动平台沿导向件做上下往复运动，行程范围适配常规工位的作业高度差需求，可覆盖操作人员坐姿、站姿作业的舒适高度区间。设备底部为一体化安装底板，底板上预留有标准安装孔位，可直接通过螺栓固定在工作台面或者生产线的机架上，安装时只需保证底板水平度即可满足设备运行的精度要求，整体安装边界紧凑，不会占用过多工位空间，两侧操作按钮突出于底板两侧，高度适配操作人员手部自然放置的位置，操作时无需刻意抬臂或者俯身，长时间作业也不易产生疲劳。设计过程中优先考虑了工位使用的实用性与安全性，将易损的传动部件全部内置防护，操作端采用符合安全规范的双按钮控制逻辑，整体结构没有冗余设计，维护时只需拆卸侧部防护板即可接触内部所有部件，日常保养与故障排查都十分便捷，承载平台可根据实际作业需求加装工装夹具、检测探头或者压合组件，拓展适配不同的工序作业要求，无需对主体框架做大幅改动即可快速切换作业功能。
