带内螺纹法兰式连接基座结构设计

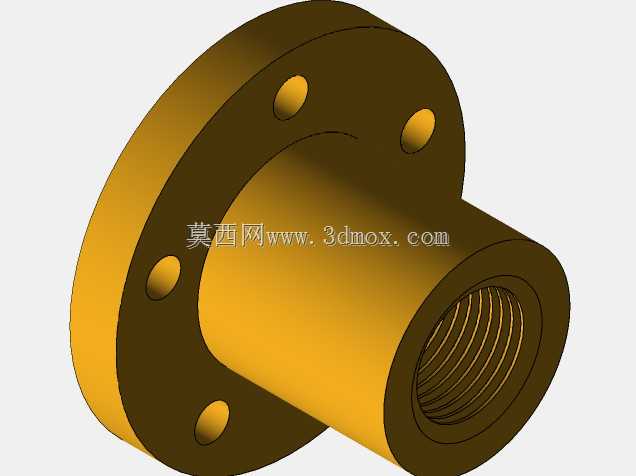

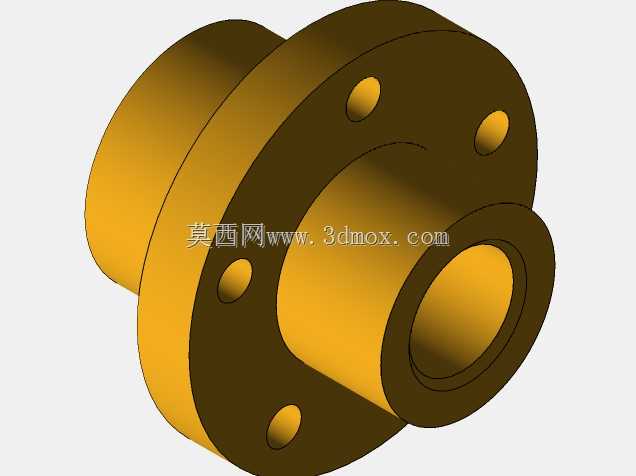

该带内螺纹的法兰式连接基座，是流体输送管路系统、动力传动装配场景中极为常用的刚性连接构件，主要承担管路对接、部件定位、载荷传递的核心作用，在液压管路布设、气动系统装配、小型动力单元输出端对接等场景中广泛应用，能够实现同轴部件的快速刚性连接，同时保障连接位置的密封性能与同轴度精度，避免管路运行过程中出现偏移、泄漏、松脱等问题。从功能特性来看，该构件一端为带均匀分布安装孔的法兰盘结构，另一端为带标准内螺纹的筒状连接段，法兰盘上的安装孔可穿入螺栓实现与对接端面的压紧固定，均匀排布的孔位能够让锁紧力均匀分布在法兰结合面上，避免局部应力集中导致的密封失效或者构件变形；筒状段的内螺纹采用标准传动管螺纹设计，牙型精度符合通用管路连接标准，可直接与外螺纹管路、接头或者输出轴实现螺纹旋合连接，无需额外加工转接结构，大幅降低现场装配的工作量。从设计思路来看，该构件采用一体化成型结构设计，法兰盘与筒状连接段之间采用大圆角过渡结构，能够有效分散构件承受的轴向拉力、径向弯矩以及管路振动带来的交变载荷，避免应力集中位置出现疲劳断裂，提升构件的长期运行可靠性；法兰盘上的安装孔数量与孔径经过载荷校核匹配，能够满足对应公称通径下的额定压力承载要求，筒状段的内螺纹长度经过合理设计，既保证足够的螺纹啮合长度来承受轴向拉脱力，又避免过长螺纹带来的加工难度提升与装配卡顿问题。从外形尺寸与安装边界来看，该构件法兰盘外径大于筒状段外径，安装时需要在对接端面上预留与法兰盘直径匹配的圆形安装平面，平面的平面度需要满足密封压紧要求，安装孔的分布圆直径与法兰盘上的孔位分布完全对应，装配时螺栓从法兰盘外侧穿入对接端的螺纹孔完成锁紧；筒状段的外径小于法兰盘直径，装配时筒状段可伸入对接部件的内孔中实现径向定位，无需额外设计定位销结构，内螺纹的公称通径与对接管路的通径保持一致，不会造成管路通流截面的突变，降低流体输送过程中的阻力损失与紊流振动。该构件整体结构紧凑，没有多余的冗余结构，既能够满足刚性连接的强度要求，又尽可能控制了自身重量与占用空间，适合在空间受限的装配场景中使用，表面的光洁度设计也能够降低锈蚀风险，延长构件在复杂工况下的使用寿命。
