L型安装座双轮导向滑轮结构

这款滑轮结构主要应用于各类需要绳索、线缆、柔性传动件导向换向的工业场景，在小型起重设备、自动化生产线物料移送机构、门窗启闭传动系统、仓储物流分拣线的张紧导向环节都能适配使用，核心作用是改变柔性传动件的受力方向，降低传动过程中的摩擦阻力，同时约束传动件的运行轨迹，避免绳索、线缆在往复运动过程中出现跑偏、脱槽、过度磨损的问题，保障整套传动机构运行的平稳性与可靠性。

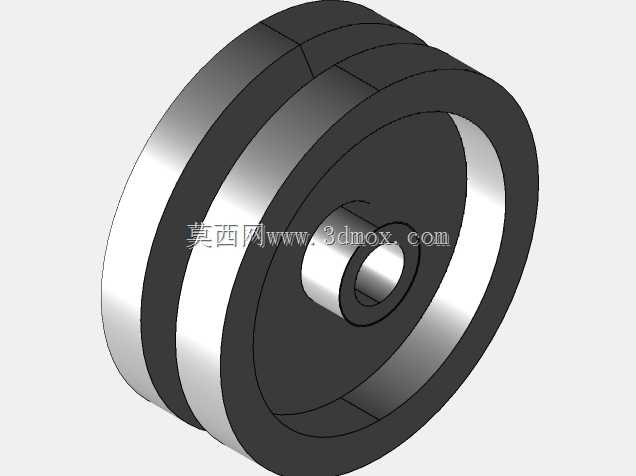

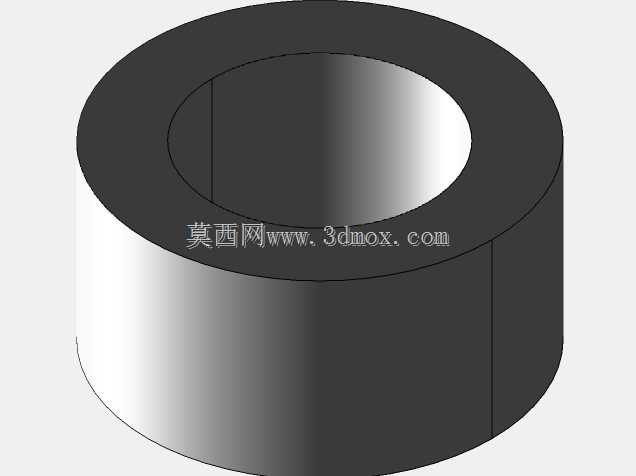

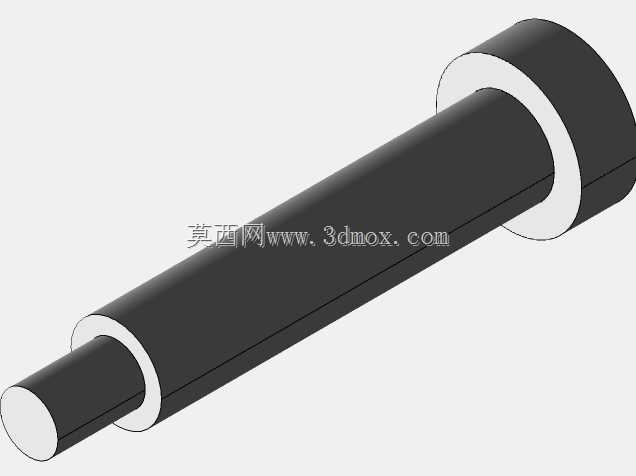

从功能特性来看，该滑轮采用双轮并排的结构设计，相比单轮结构拥有更大的接触支撑面，能够分散传动件带来的局部压力，既可以适配单根传动件的双支撑导向，也能同时容纳两根平行传动件独立运行，适配更多元的传动布局需求。滑轮主体通过销轴固定在两侧立式支撑板之间，销轴与轮体的配合预留了合理的转动间隙，保障轮体转动顺滑无卡滞，同时支撑板与销轴的连接采用过盈配合设计，避免设备长期运行后销轴出现松脱移位的问题。

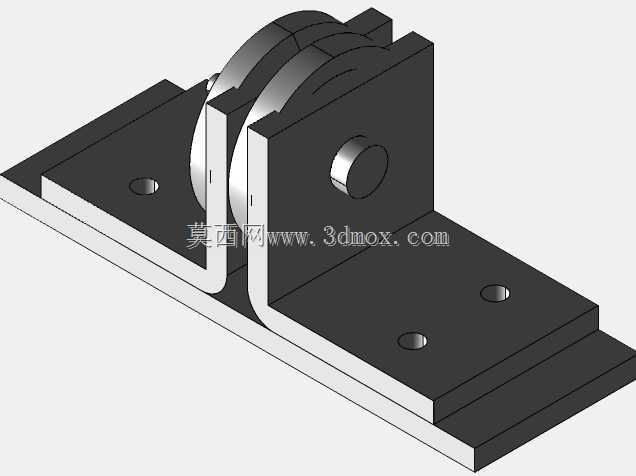

设计思路上，整体采用L型一体化折弯安装座作为承载基础，安装座的水平底板上预留了四个对称分布的安装孔，能够通过螺栓直接固定在设备机架、墙面或其他安装基准面上，安装孔的位置经过公差匹配设计，既保障安装时的对位便捷性，也能让安装座承受载荷时受力均匀，避免局部应力集中导致结构变形。立式支撑板与水平底板为一体化折弯成型，相比焊接拼接的结构拥有更高的结构强度，不存在焊缝开裂的风险，整体结构紧凑，没有多余的冗余设计，在保障承重能力的前提下尽可能压缩了整体占用空间。

从安装边界来看，该滑轮的整体外轮廓适配小空间安装场景，水平底板的长宽尺寸能够适配多数常规安装面的预留空间，立式支撑板的高度刚好容纳轮体的转动半径，不会出现轮体与安装面剐蹭的问题，轮槽的尺寸适配常规直径的钢丝绳、尼龙绳以及同步传动带，安装时只需要将安装座贴合基准面锁紧固定螺栓，再将传动件嵌入轮槽即可完成装配，不需要额外复杂的调试步骤，后期维护时只需要定期清理轮槽内的积尘、在销轴位置加注润滑脂，就能保障设备长期稳定运行，有效降低运维的时间与物料成本。
