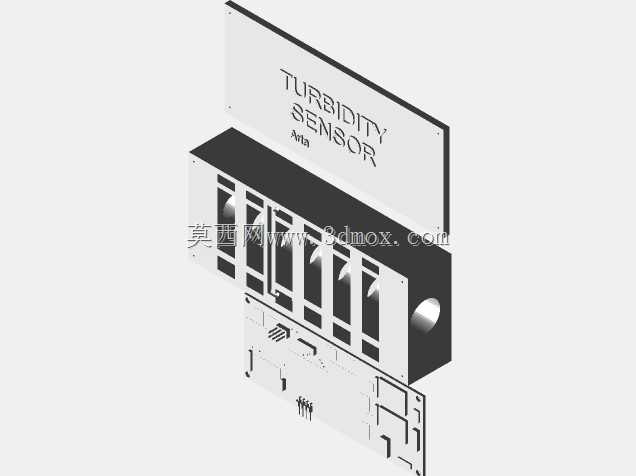

光学式浊度检测传感装置结构设计

这款浊度检测传感装置主要面向民用净水、工业循环水、市政污水末端监测、水产养殖水体管控等多场景的水质浊度参数采集需求，作为水质在线监测系统的前端感知部件，它能够通过光学透射与散射结合的检测原理，实时捕捉水体中悬浮颗粒物造成的光线衰减变化，将光信号转换为可被控制系统识别的电信号，为水质达标判定、净水流程触发、排污动作启动提供可靠的数据支撑。从设计思路来看，这款装置采用了模块化拆分的结构方案，整体分为光学检测腔体、电路安装仓、外部防护壳体、安装固定底座四个独立部分，各部件之间通过卡扣与定位柱实现无额外紧固件的快速拼接，既能够降低生产装配的工序复杂度，也方便后期运维时对内部光学镜片、电路元件进行检修更换。光学检测腔体采用了遮光式的流道设计，两侧预留的光路通孔分别对应发射端与接收端的安装位，流道内壁做了哑光消光处理，能够避免环境杂散光进入检测光路造成的数值偏差，同时流道采用直通式结构，能够减少水体流动的阻力，避免悬浮杂质在腔体内沉积造成检测精度下降。电路安装仓预留了足够的布线与元件排布空间，能够兼容常规的光电转换电路、信号放大电路与通讯模块的安装，仓体与检测腔体之间设置了密封槽位，搭配防水胶圈可以实现IP65级别的防护效果，避免水体渗入电路部分造成元件短路损坏。外部防护壳体采用了方正的造型设计，表面做了细微的防滑纹理处理，侧面预留的圆形通孔为线缆出线位，配合防水接头可以实现出线部位的密封防护，壳体上的标识区域采用凹陷式设计，能够避免长期使用过程中标识被摩擦脱落。安装底座设置了多组定位孔与卡扣位，既可以通过螺丝将装置固定在设备内壁、管道旁侧的安装平面上，也可以通过卡扣适配常规的DIN导轨安装场景，整体安装边界紧凑，不需要预留过大的操作空间，能够适配不同规格的净水设备、监测机柜的内部安装需求，装置的进出水接口采用通用的快插结构规格，可以快速对接常规的净水软管，不需要额外定制转接头件，大幅降低了现场安装的适配成本。在细节设计上，这款装置的光学窗口采用了可拆卸的镜片压圈结构，当镜片表面附着水垢、污物时，可以快速拆下压圈对镜片进行擦拭清洁，不需要整体拆解装置，有效降低了运维的操作难度，同时壳体各拼接部位都设置了定位止口，能够保证装配后各部件的位置精度，避免光路偏移造成的检测误差。
