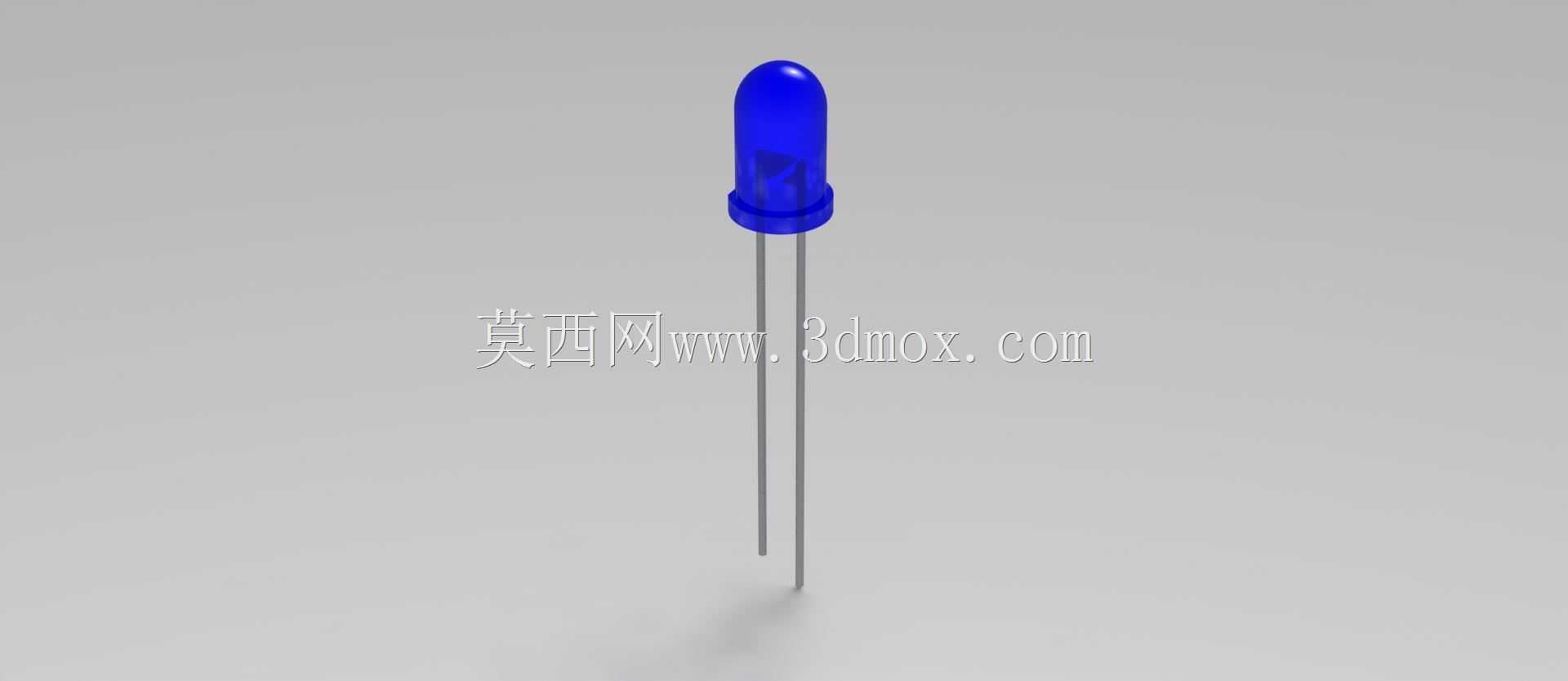

5毫米直插式蓝色发光二极管结构设计

这款5毫米规格的直插式蓝色发光二极管，是电子电路领域应用极为广泛的基础半导体光电器件，日常在各类消费电子、工业控制板卡、家电设备、仪器仪表的状态指示场景中都能见到它的身影，小到儿童玩具的电源提示灯，大到工业控制柜的运行状态标识，都可以通过这类器件实现清晰的光信号输出，为操作人员传递设备的工作状态、故障提示、功能触发等直观信息，相比传统的白炽指示灯，它具备功耗极低、响应速度快、使用寿命长、抗震性能优异的特点，能够在低电压小电流的驱动条件下稳定输出可见光，大幅降低设备指示模块的能耗与维护成本。在产品设计思路上，这款器件采用行业通用的5毫米标准封装尺寸，顶部为半椭球形的蓝色透明环氧树脂封装结构，这种曲面造型一方面可以对内部芯片发出的光线起到汇聚调整的作用，优化出光角度与光线均匀度，避免出现局部亮斑或者光照范围过窄的问题，另一方面环氧树脂材质具备良好的绝缘性与结构强度，能够牢牢包裹内部的发光芯片、键合引线与引脚连接结构，隔绝外界水汽、灰尘与机械外力对核心发光单元的损伤，提升器件在不同使用环境下的可靠性。器件下方引出两根平行的直插金属引脚，引脚长度与间距完全适配常规PCB板的通孔焊接标准，在实际生产装配过程中，既可以通过手工焊接完成小批量样机的组装，也能够适配波峰焊、自动插件机的大规模量产工艺要求，不需要额外定制特殊的安装治具，能够直接融入现有成熟的电子装联生产流程，有效降低生产端的适配成本。从安装边界来看，这款器件的柱形封装直径严格控制在5毫米，安装时在PCB板上预留对应直径的通孔与引脚焊盘即可，器件本体突出板面的高度适配绝大多数设备外壳的指示灯开孔尺寸，不需要额外增加导光结构就可以将光线传导到设备面板外侧，同时引脚的导电性能与机械强度经过优化，焊接后能够形成牢固的机械连接与可靠的电气连接，即使在存在一定振动的设备使用场景中，也不会出现引脚松脱、接触不良的问题。在功能特性上，这款蓝色发光二极管的发光波长适配常规人眼的敏感区间，在室内光照环境下具备足够的识别度，同时正向导通电压与工作电流符合通用低压驱动电路的设计参数，不需要额外设计复杂的驱动电路，仅需搭配合适阻值的限流电阻就可以直接接入常规控制回路，能够大幅简化指示模块的电路设计难度，缩短产品的开发周期，不管是电子爱好者的DIY创作，还是企业级的批量产品开发，都可以直接选用这款标准化的器件完成光指示功能的搭建。
