工业铝型材组合式设备支撑框架结构

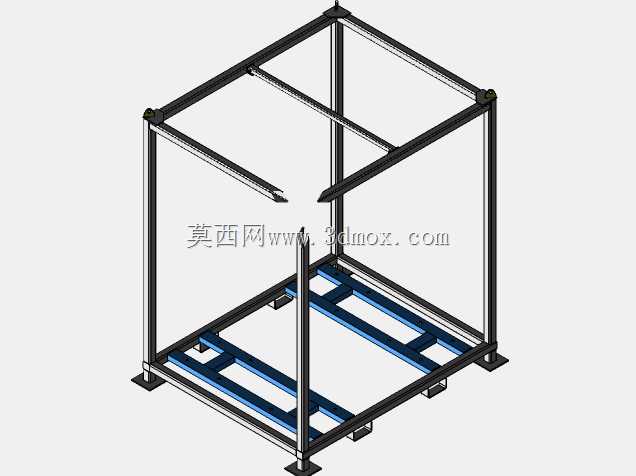

这款框架结构主要面向工业生产场景中的设备承载需求设计，可作为自动化生产线旁的独立设备安装载体、小型检测仪器的支撑机架、生产工位的物料暂存架或是非标设备的外防护支撑骨架使用，适配电子装配、轻工加工、实验室检测等多场景的安装需求，能够为搭载在其上的功能部件提供稳定的刚性支撑，同时预留充足的内部空间用于布置电气线路、气动管路或是配套的功能模组。框架整体采用标准工业铝型材拼接搭建，底部设置带安装孔的方形支撑脚，可通过膨胀螺栓直接固定在混凝土地面，也可搭配脚轮组件做成可移动式机架，适配不同的车间布局调整需求。底部承托区域采用双层横梁排布设计，横梁间距经过合理计算，能够均匀分散搭载设备的重量，避免局部应力集中导致的型材变形，承托面可根据需求铺设铝板、电木板或是网格板，满足不同设备的底部安装固定要求。上部框架采用四面开放式的立方结构，三面预留充足的操作与维护空间，其中一侧预留的横梁缺口可作为设备操作口、物料进出通道或是管线穿引位，方便后续搭载的设备进行上下料操作、日常维护检修以及管线排布。顶部的型材连接位置采用专用角件加固，保证框架整体的连接强度，避免长期承重后出现连接松动、框架歪斜的问题。设计过程中充分考虑了铝型材的组装特性，所有连接位置均采用标准配套连接件，无需焊接作业，现场组装时仅需使用常规内六角工具即可完成整体搭建，后期如果需要调整框架尺寸、拓展安装位，仅需拆卸对应位置的连接件更换型材即可，无需整体报废重做，能够大幅降低后期改造成本。框架的外形尺寸遵循常规小型工业设备的安装边界设计，整体占地空间紧凑，不会过多占用车间宝贵的生产面积，同时内部净空尺寸能够满足多数小型工业设备、检测仪器的安装需求，支撑脚的高度可通过配套的调节螺栓进行微调，能够适配地面存在轻微不平整的安装场景，保证框架整体处于水平状态，避免搭载的设备因框架倾斜出现运行偏差。框架的型材表面采用阳极氧化处理，具备良好的防锈耐腐蚀能力，能够适应车间内存在少量油污、轻微潮湿的生产环境，长期使用也不会出现表面锈蚀掉漆的问题，日常清洁维护仅需擦拭即可，维护成本极低。
