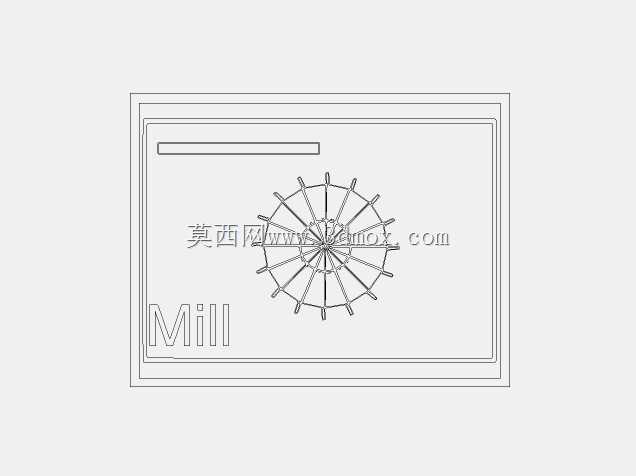

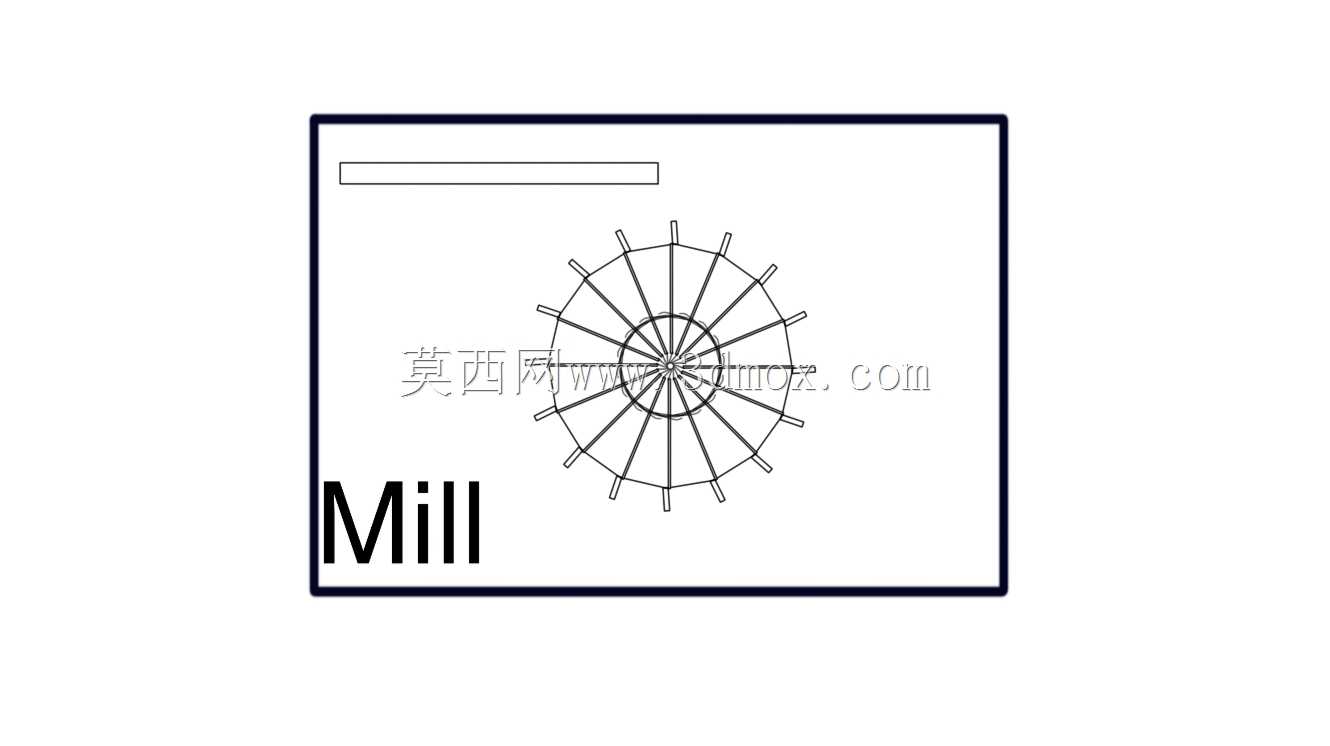

16叶片冲击式水轮转轮结构设计

该水轮转轮结构主要应用于小型水力发电、山区微水电站点、农田引水灌溉水流动力转换、景观水车动力输出以及小型流水驱动的机械作业场景，可适配低水头、小流量的自然径流或人工引水渠道的水流工况，在落差1-5米的小型水流环境中即可完成水流动能到旋转机械能的转换，为配套的发电模组、提水装置、轻载作业机具提供稳定的旋转动力输出。设备核心功能是承接水流的冲击作用力，通过均匀排布的叶片将水流的直线冲击力转化为轮体的周向旋转扭矩，整体结构采用中心轮毂加放射状叶片的经典布局，16片叶片沿轮毂周向等角度均匀分布，每片叶片的迎水面采用平直导流形态，可在水流冲击时最大化承接冲量，同时减少水流在叶片表面的紊流损耗，提升动力转换效率。设计过程中优先考虑了结构的易加工性与运行稳定性，中心轮毂采用同心圆环结构，预留了与动力输出轴配合的安装通孔，可直接适配标准直径的传动轴，无需额外定制转接构件；叶片与轮毂的连接位置做了圆弧过渡处理，可降低长期水流冲击下的应力集中问题，避免连接位置出现疲劳断裂。外形尺寸方面，轮体外缘直径适配常规小型引水渠的过水断面宽度，整体厚度控制在较小范围，可在狭窄的引水通道内完成安装，安装时仅需将轮体两端的转轴架设在渠道两侧的支撑座上，调整轮体下缘与水流的接触深度即可投入使用，无需复杂的混凝土基座施工，安装边界要求低，适合偏远山区、零散水流资源的就地开发利用。轮体上方配套设置的导流挡板可将上游来水精准引导至叶片的最佳受力位置，减少水流飞溅造成的能量损失，同时可阻挡水面漂浮杂物直接冲击叶片根部，延长结构的使用寿命。整体结构无复杂曲面构件，采用常规板材切割焊接即可完成加工制造，后期维护仅需定期清理叶片表面附着的泥沙杂物，无需复杂的保养工序，可长期在露天水流环境下稳定运行。
