车辆悬架系统用惰轮臂结构设计

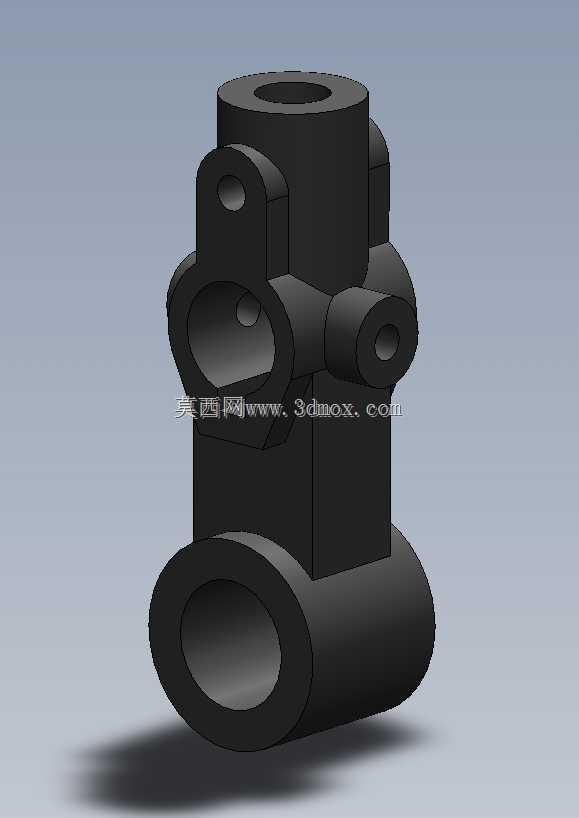

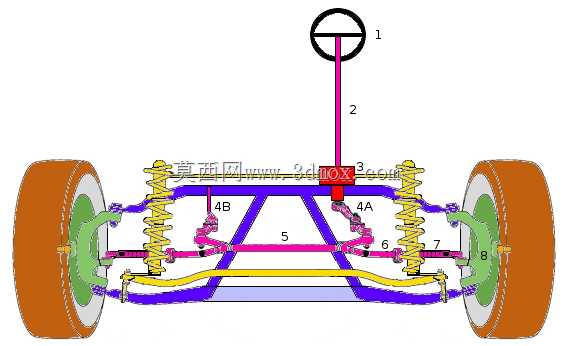

该惰轮臂主要应用于商用车辆及乘用车辆的底盘悬架与转向联动系统中，安装位置位于车架或副车架靠近乘客舱侧的中央连杆端部区域，是底盘连杆机构中承担定位、支撑与载荷传递功能的核心结构件。在车辆实际运行过程中，底盘的中央连杆会随车轮跳动、转向动作产生多维度的位移与受力，惰轮臂的核心作用是为中央连杆提供稳定的铰接支撑点，将中央连杆的活动范围约束在设计允许的行程内，同时将连杆传递的交变载荷均匀分散到车架主体结构上，避免连杆因无约束摆动出现运动干涉、受力过载等问题，保障转向与悬架系统的动作一致性与运行稳定性。从功能特性来看，该惰轮臂采用一体化铸造成型的主体结构，整体为多铰接点的块状构型，分别设置了三处不同轴向的铰接安装孔位：顶部的竖向通孔用于与车架上的固定安装座对接，通过贯穿螺栓实现主体与车架的刚性连接，孔位周边设计了加厚的凸台结构，强化螺栓连接区域的挤压强度，避免长期受交变载荷出现孔位变形、开裂问题；中部侧向伸出的两组同轴铰接耳座，用于连接转向垂臂侧的中央连杆端，耳座上的铰接孔内可配套安装衬套，降低连杆摆动过程中的摩擦损耗，同时预留了润滑脂加注的通道空间，方便日常维护时补充润滑介质，延长铰接副的使用寿命；底部的横向贯通大直径孔位用于连接另一侧的车架辅助支撑结构，形成三角稳定的支撑构型，将整个构件的受力分散到三个连接点位，大幅降低单点受力的载荷峰值。在设计思路上，该结构充分考虑了底盘安装空间的边界限制，整体外形采用圆弧过渡的异形构型，所有突出的安装耳座都做了倒圆角处理，避免安装过程中与周边的线束、管路、其他底盘构件发生运动干涉，同时在非受力区域做了适度的壁厚减薄设计，在保证整体结构强度满足满载、冲击工况载荷要求的前提下，尽可能降低构件自身重量，契合车辆底盘轻量化的设计趋势。从安装边界来看，该惰轮臂的三个铰接孔的轴向夹角、孔位中心距都经过严格的运动学仿真校核，安装后中央连杆的摆动行程完全匹配悬架跳动与转向动作的极限位置，不会出现运动死点或超行程拉扯的问题；构件的整体外轮廓尺寸适配多数同级别车型的副车架安装空间，不需要对原有车架结构做额外改造即可完成装配，连接螺栓的规格、铰接衬套的尺寸都采用行业通用的标准系列，方便后期维修更换配件。
