带手动拨杆的锁风卸料阀结构设计

该结构主要应用于粉体加工、工业除尘、物料输送系统的旋风分离器出料端，是衔接旋风分离腔体与下游输送、收集设备的核心功能部件，核心作用是在稳定排出分离收集的固体粉料的同时，彻底阻断分离器内部与外部环境的气流连通，避免因漏风破坏旋风分离器内部的旋流压力场，保障气固分离效率，防止外部空气倒灌造成粉料返混、除尘效率骤降的问题，在木工除尘、粮食加工粉料收集、工业锅炉烟气除尘、建材粉体输送等场景中广泛适配。

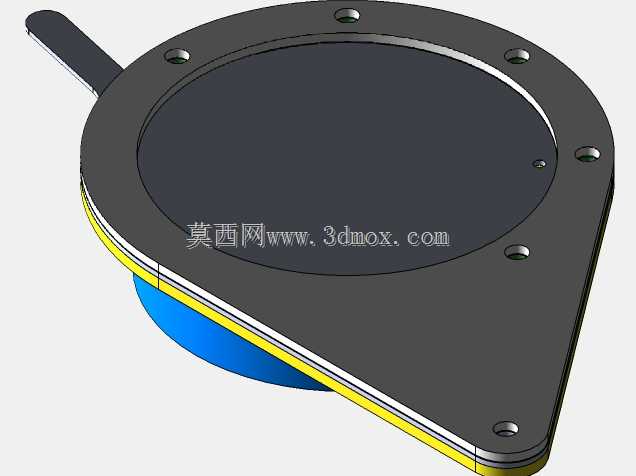

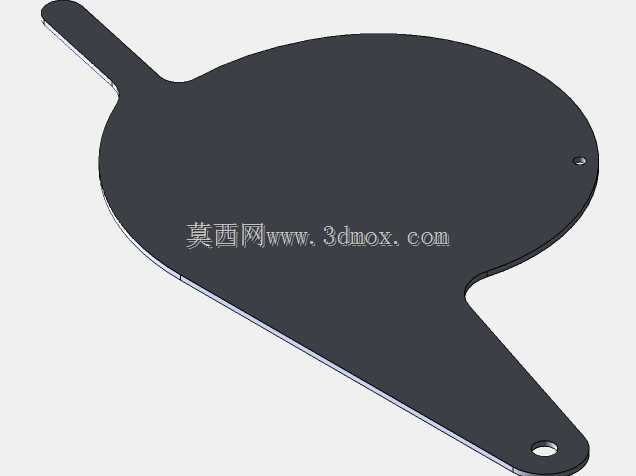

该结构采用手动拨杆驱动的翻转密封结构，核心功能特性围绕可靠锁风与顺畅卸料设计，阀板与阀座之间采用贴合式密封结构，密封面做了整圈贴合精度设计，关闭状态下可实现零间隙贴合，避免细微粉尘从密封缝隙泄漏，同时可承受分离器内部一定的负压工况，不会因内外压差出现阀板被顶开漏风的问题；拨杆操作端做了加长力臂设计，操作人员无需借助额外工具即可轻松完成阀板的启闭操作，启闭行程经过精准核算，单次拨转即可实现阀板的完全开启或完全关闭，不会出现半开半关造成的卡料、漏风问题。

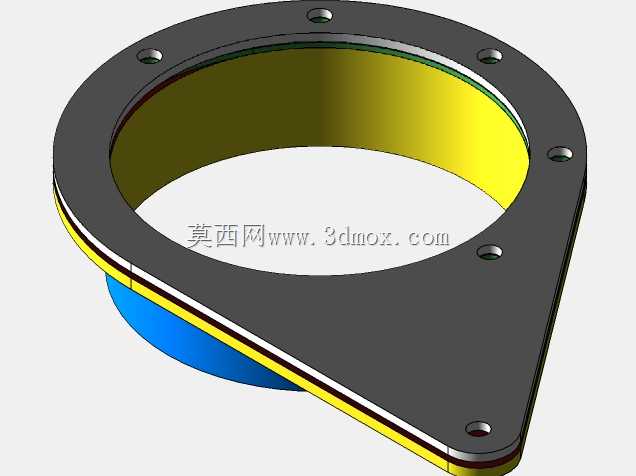

设计过程中优先考虑了工况适配性与安装维护便捷性，整体采用水滴形法兰安装基座，法兰面上均匀布置了多组安装螺栓孔，孔位间距与旋风分离器标准出料口的法兰尺寸完全匹配，可直接对接常规规格的旋风分离器出料端，无需额外制作过渡连接法兰；安装边界经过紧凑化设计，整体厚度控制在较小范围内，不会额外占用过多竖向安装空间，适配各类安装空间受限的除尘、输送工位。结构内部做了无滞留斜面设计，阀板开启状态下，粉料可顺着倾斜的阀座内壁完全滑落，不会在阀腔内部出现积料、结拱的问题，避免长期积料造成的阀板卡涩、密封面磨损问题；所有与物料接触的边角位置都做了圆弧过渡处理，没有尖锐直角，既可以减少粉料流动的阻力，也能避免长期粉料冲刷造成的局部磨损过快问题，延长结构的整体使用寿命。密封面采用可拆卸式设计，当密封件出现磨损后，无需拆解整个阀体结构，仅需拆开上部法兰盖板即可快速更换密封件，大幅降低后期维护的时间成本与人力成本。
