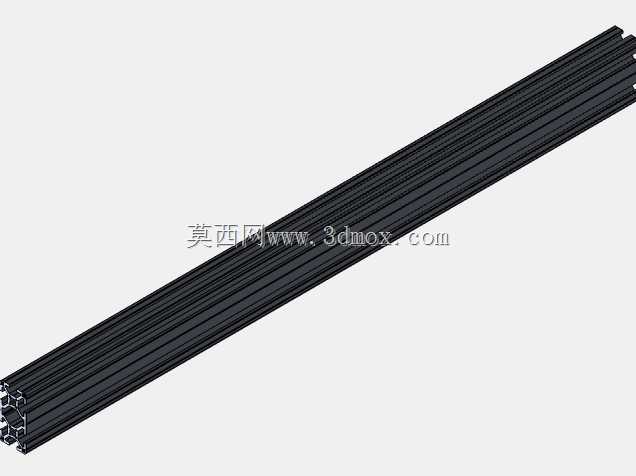

30X60西格玛工业铝型材结构设计

这款30X60规格的西格玛型材，是工业框架搭建场景中应用极为广泛的一类挤压成型结构件，常被用于自动化生产线周边护网、小型设备主机架、检测工位工作台支架、物料周转车承载框架、实验室测试台架等场景中，相比同截面规格的普通欧标或国标铝型材，西格玛型的槽口结构与加强筋布局更适配快装式连接配件，能够在不进行大量端面铣削加工的前提下完成多维度的框架拼接，大幅缩短现场组装的工时。从实际使用的功能特性来看，该型材沿长度方向的截面保持一致，自带的多道T型安装槽可以直接嵌入T型螺栓、弹性螺母等标准连接配件，不需要在型材本体上额外打孔攻丝，调整安装位置时只需松开螺栓滑动配件到目标点位再锁紧即可，非常适合需要频繁调整工位布局的柔性生产场景；型材内部的多腔加强筋结构，在30mm乘60mm的截面尺寸下，兼顾了轻量化与结构刚性，垂直于60mm边方向的抗弯表现能够满足多数中小型承载场景的需求，单米型材的自重控制在合理区间，既不会让整体框架过于笨重，也能避免承载后出现明显的挠度变形。在设计思路上，这款型材的截面轮廓充分考虑了安装边界的适配性：型材外轮廓的边角做了统一的圆弧过渡，避免组装和使用过程中尖锐边角划伤操作人员；槽口的尺寸严格匹配行业通用的连接配件标准，无论是直角连接件、角槽连接件还是内置的隐藏式连接销，都能顺畅装入槽道内，不会出现配件卡滞或者间隙过大导致连接松动的问题；截面内部的空腔除了承担加强结构的作用，还预留了穿线空间，设备的气动管路、控制线缆可以直接从型材空腔内走线，不需要额外在框架外侧布置线槽，让整体设备外观更加整洁，同时也能对管线形成防护，避免生产现场的碎屑、切削液飞溅损伤管线。在安装边界方面，该型材的端面可以直接搭配对应规格的端盖进行封边处理，拼接成框架时，相邻型材的连接位置不需要预留额外的加工余量，只要按照设计长度切割后即可组装，当需要和板材、亚克力门板、钣金护板等部件配合时，槽道内可以直接嵌入密封胶条或者嵌条，直接固定板材，不需要额外加装压条，能够有效压缩整体框架的外形尺寸，让搭建完成的设备结构更加紧凑。
