谷物烘干输送系统配套皮带修补结构设计

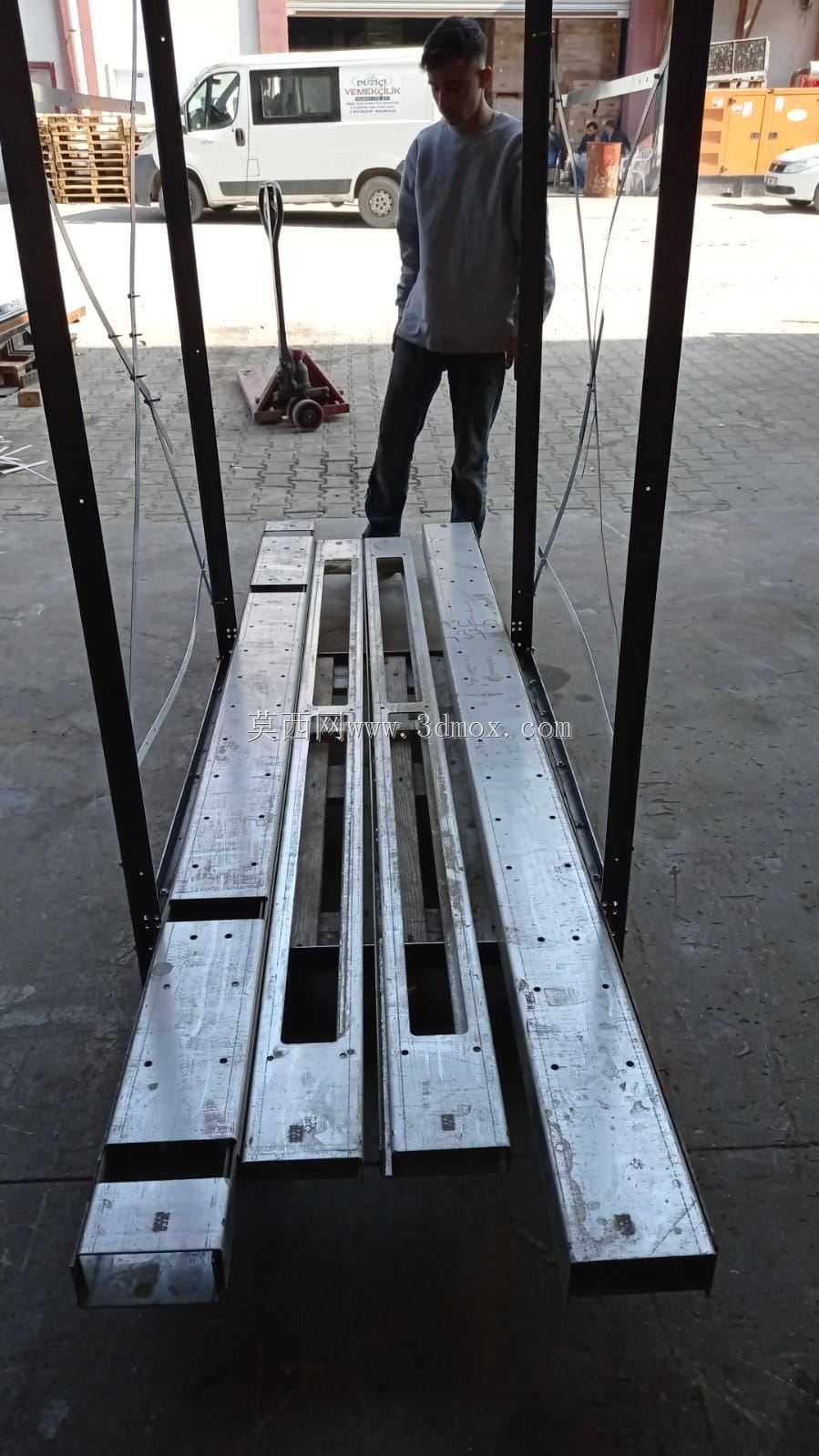

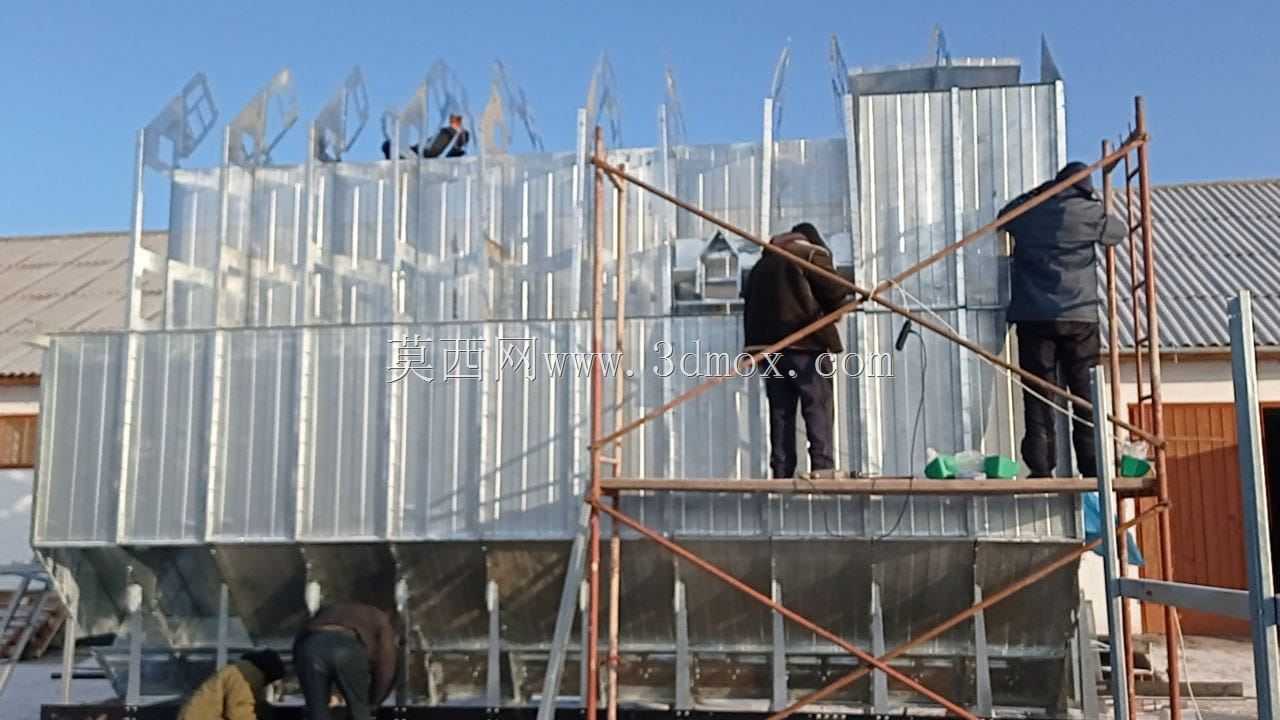

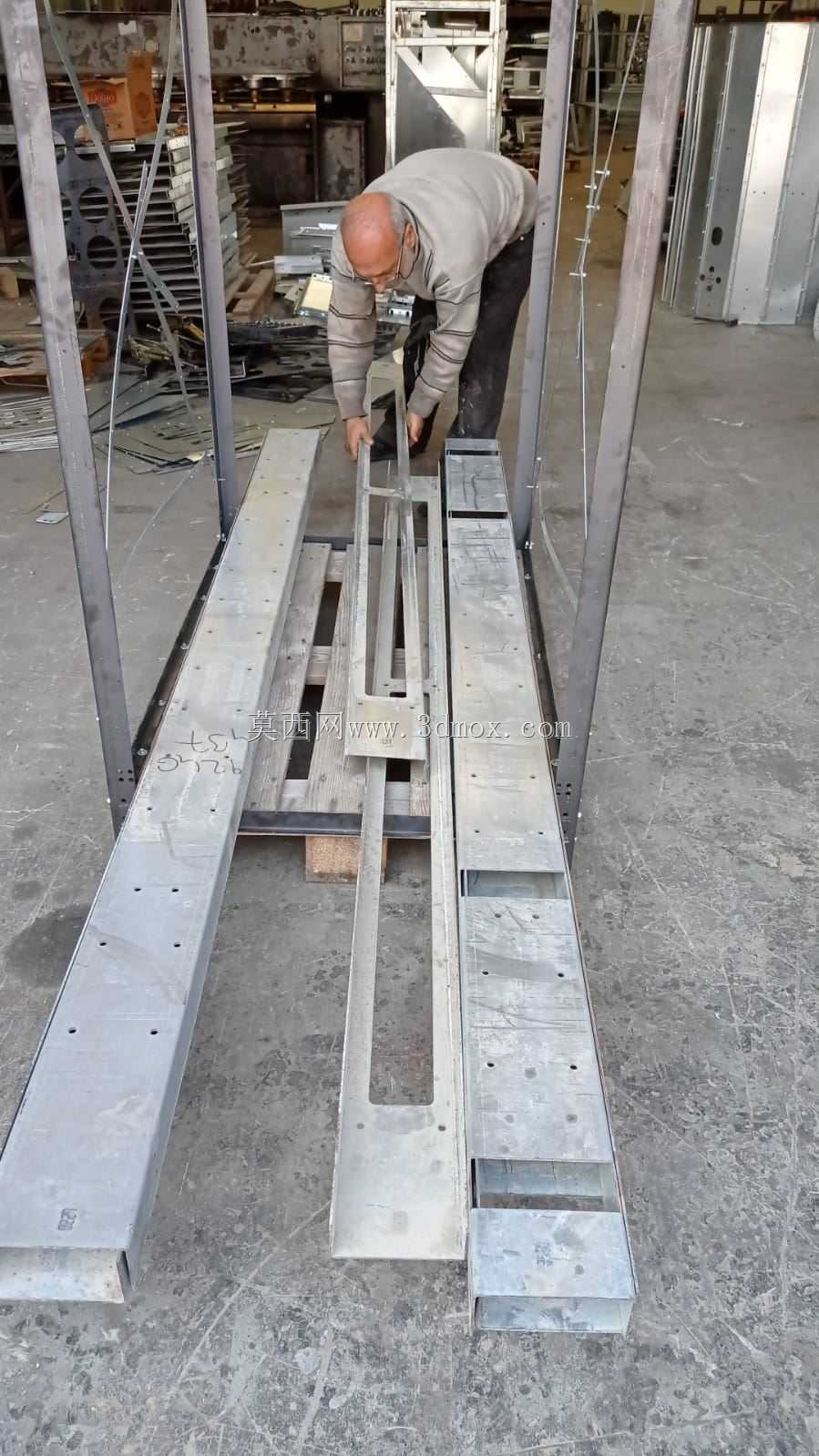

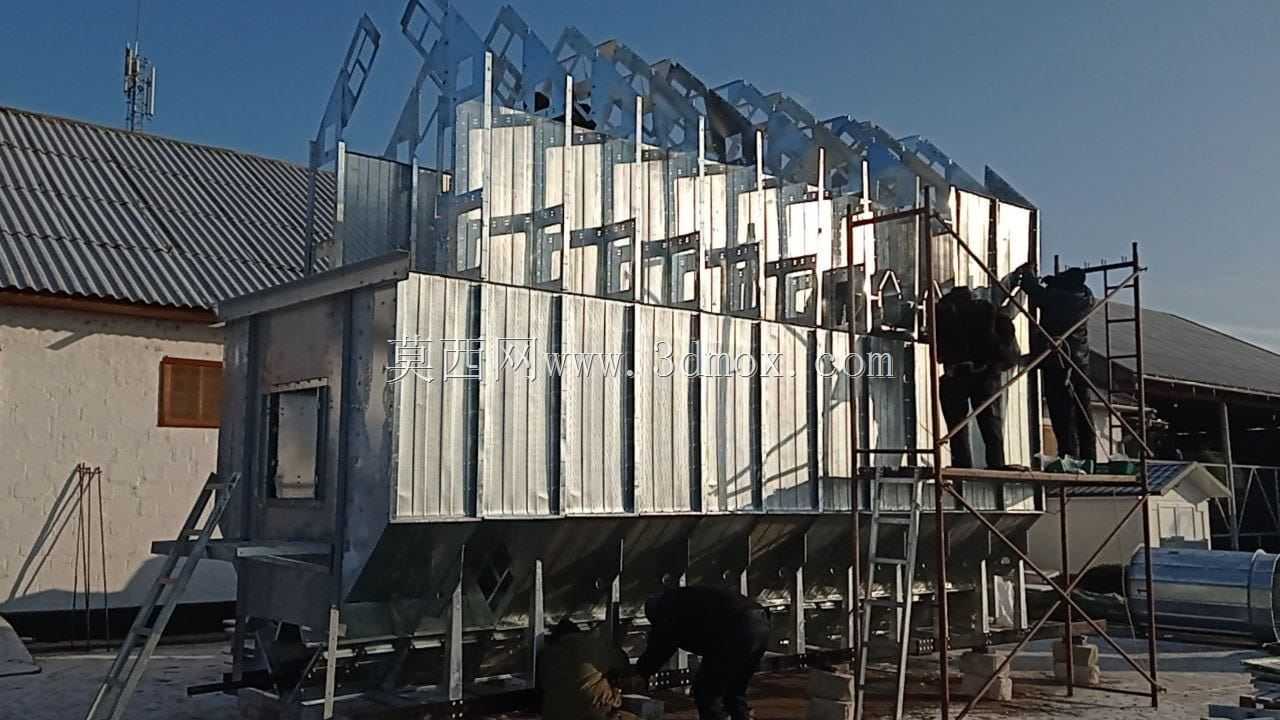

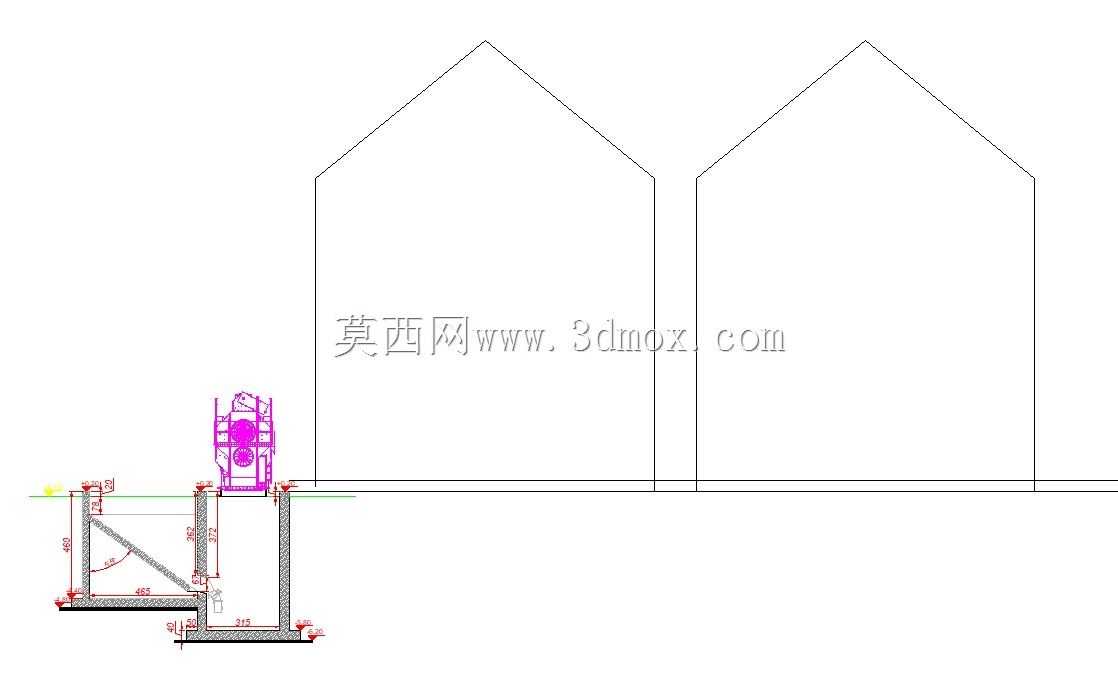

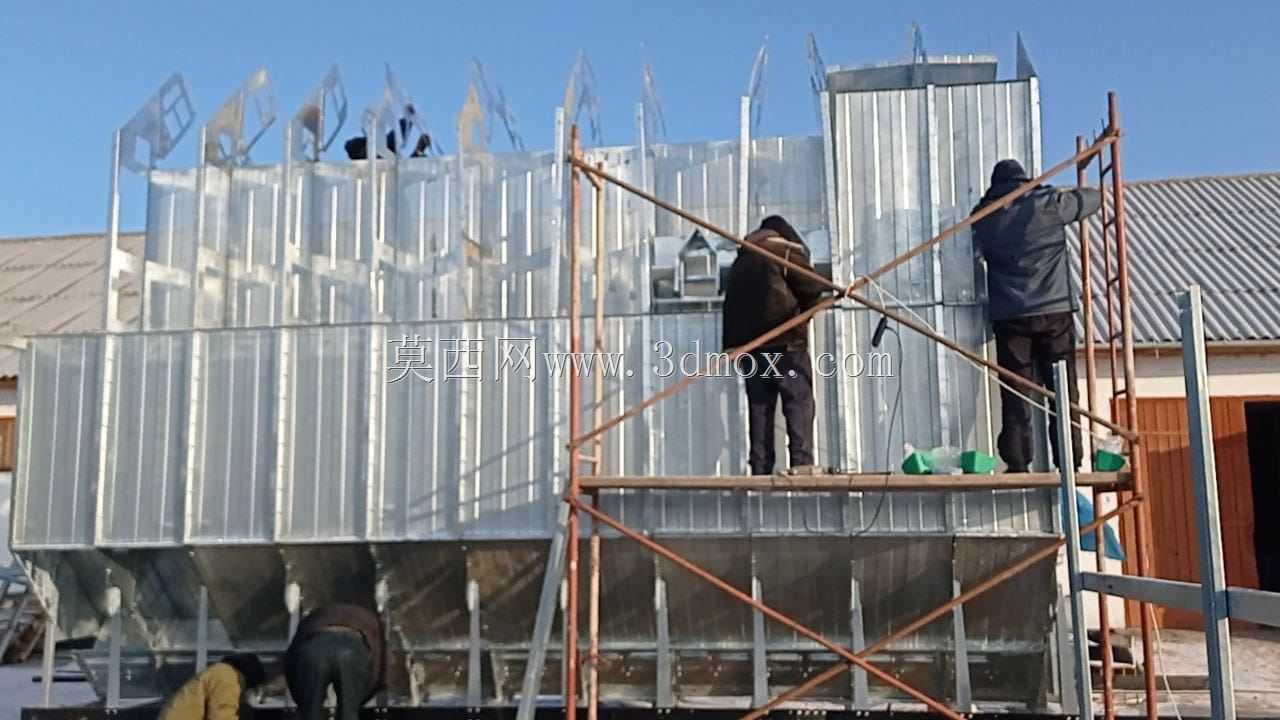

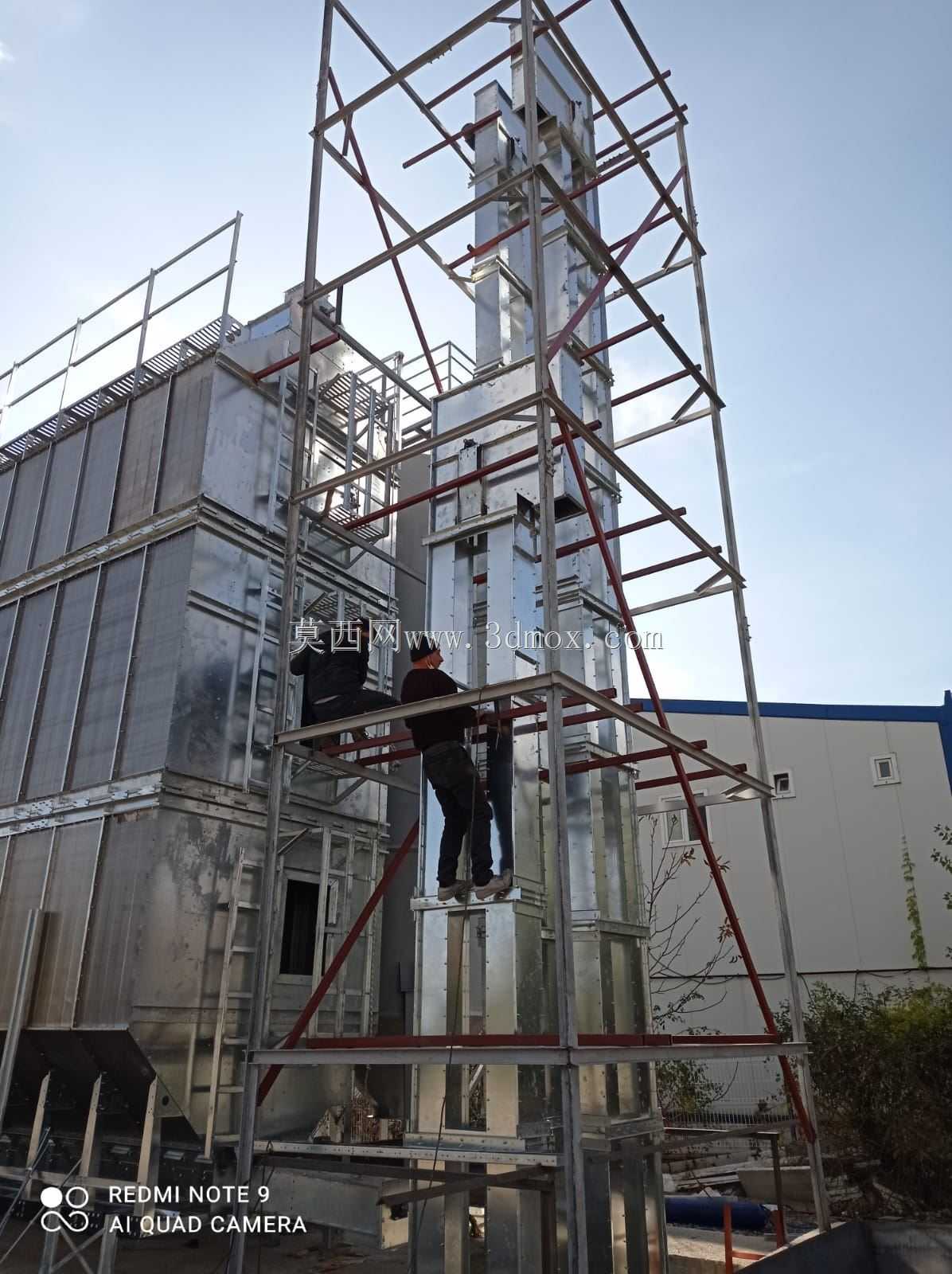

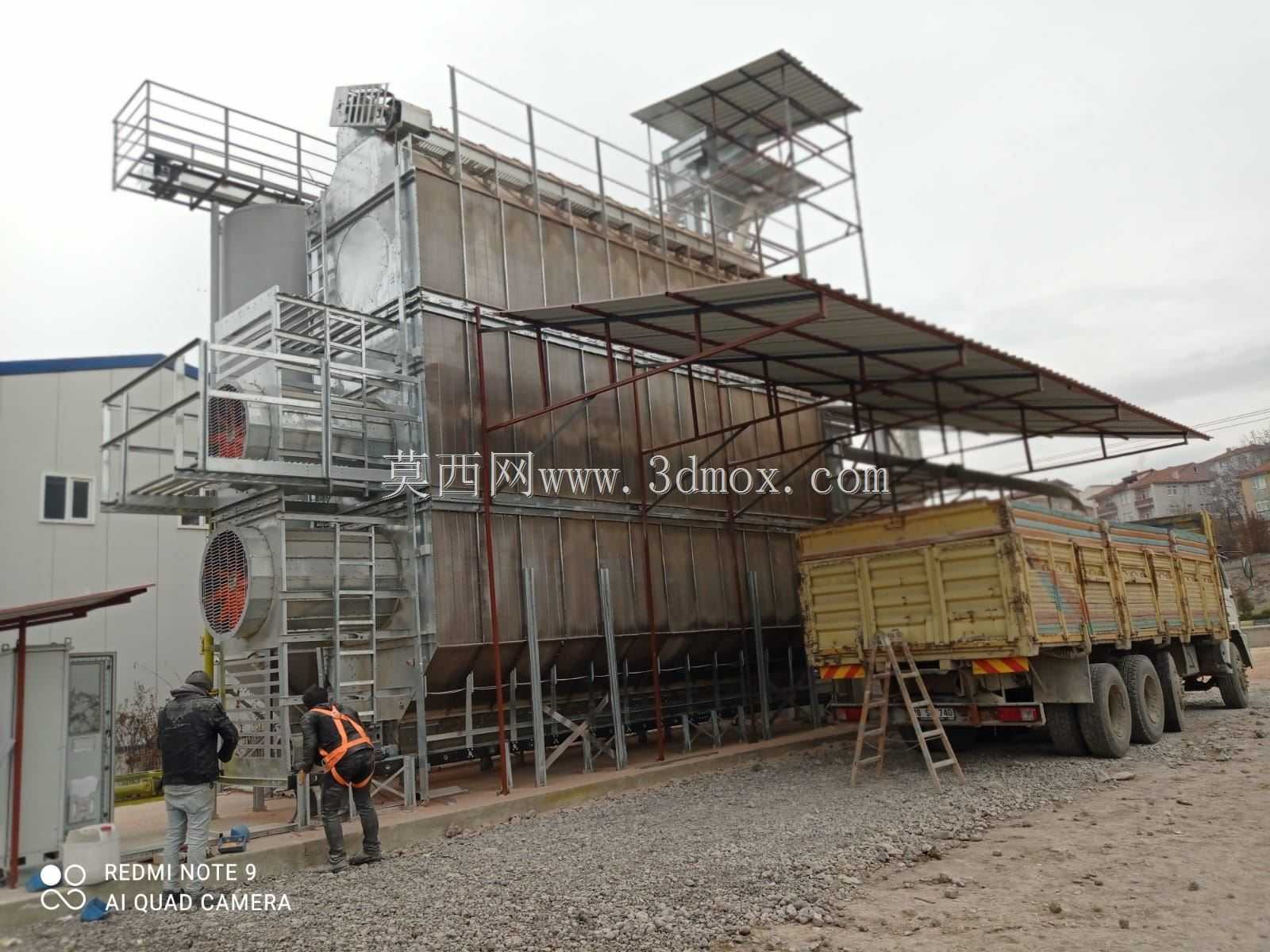

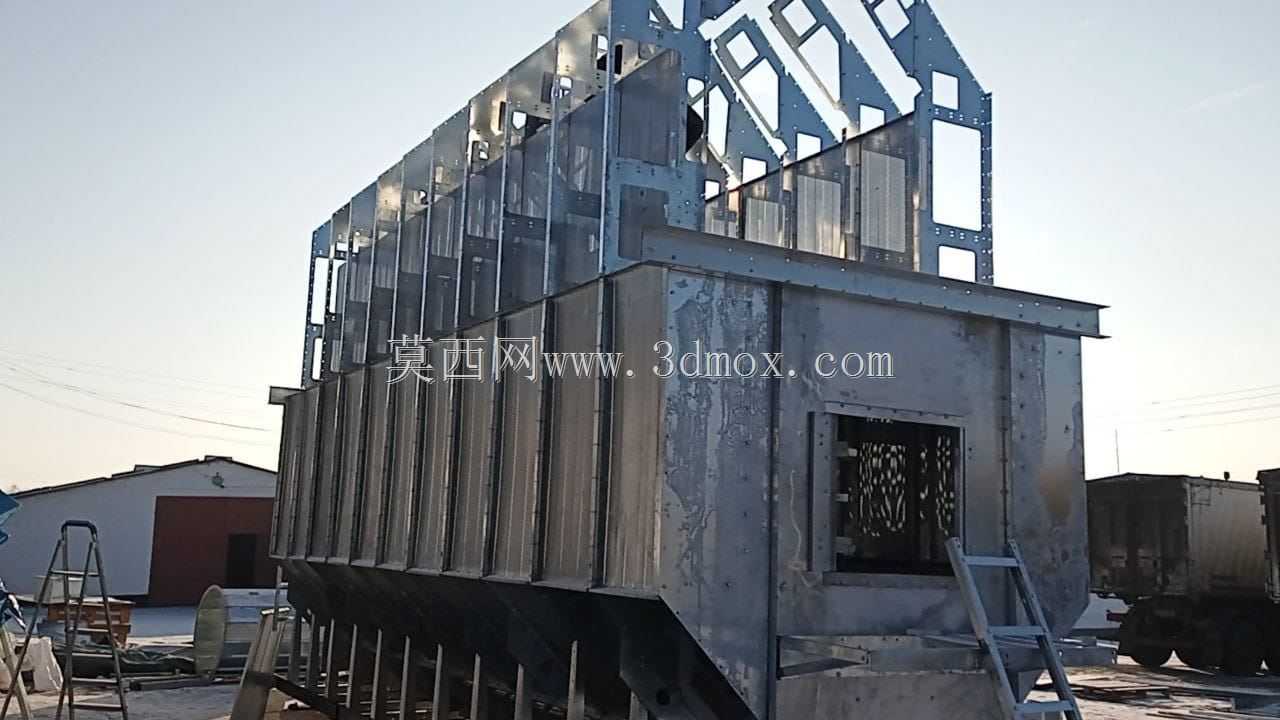

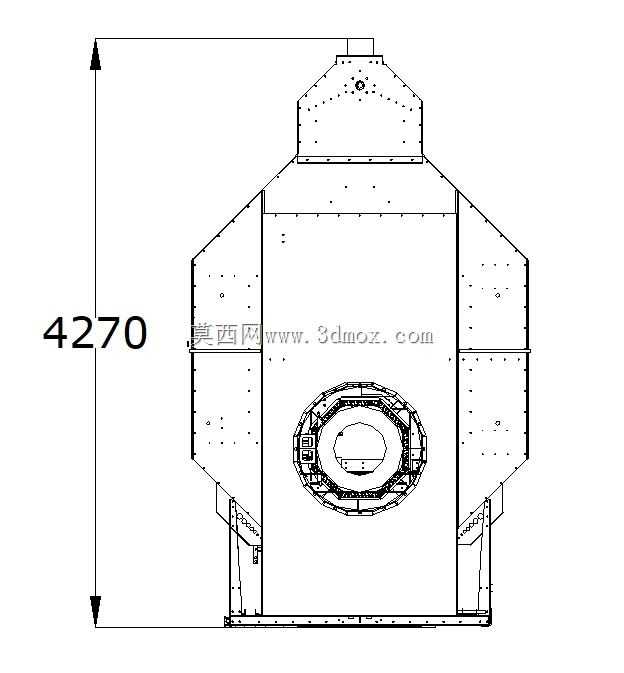

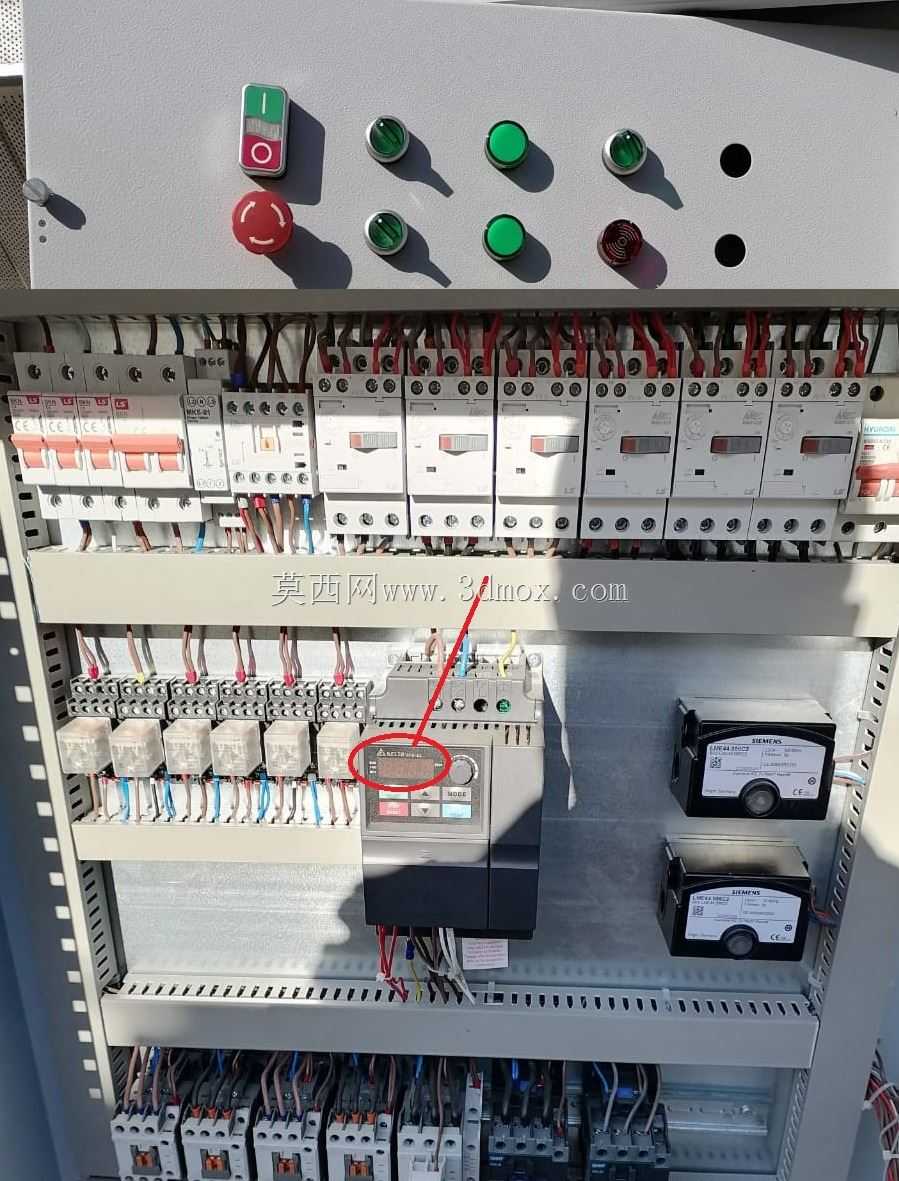

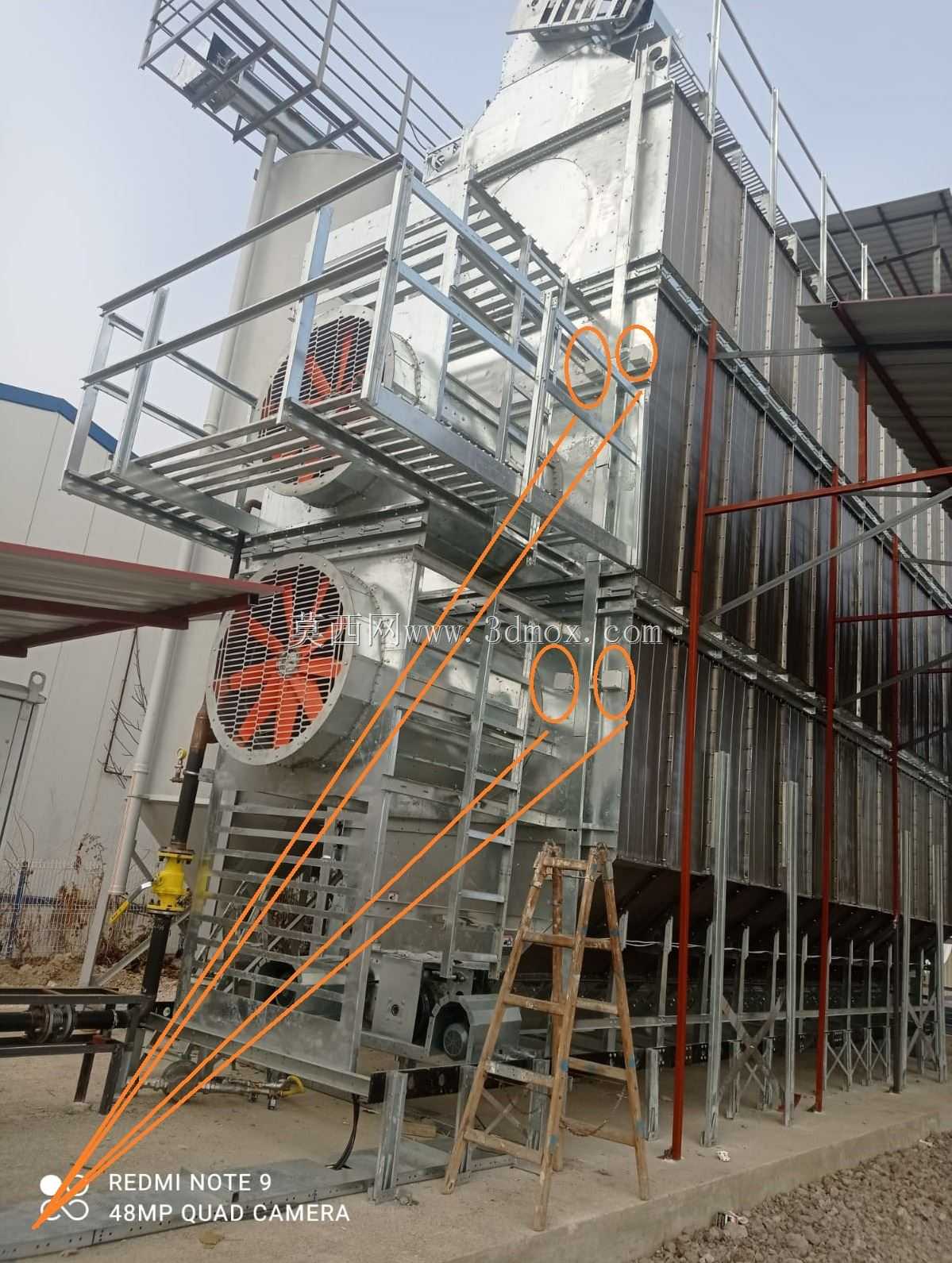

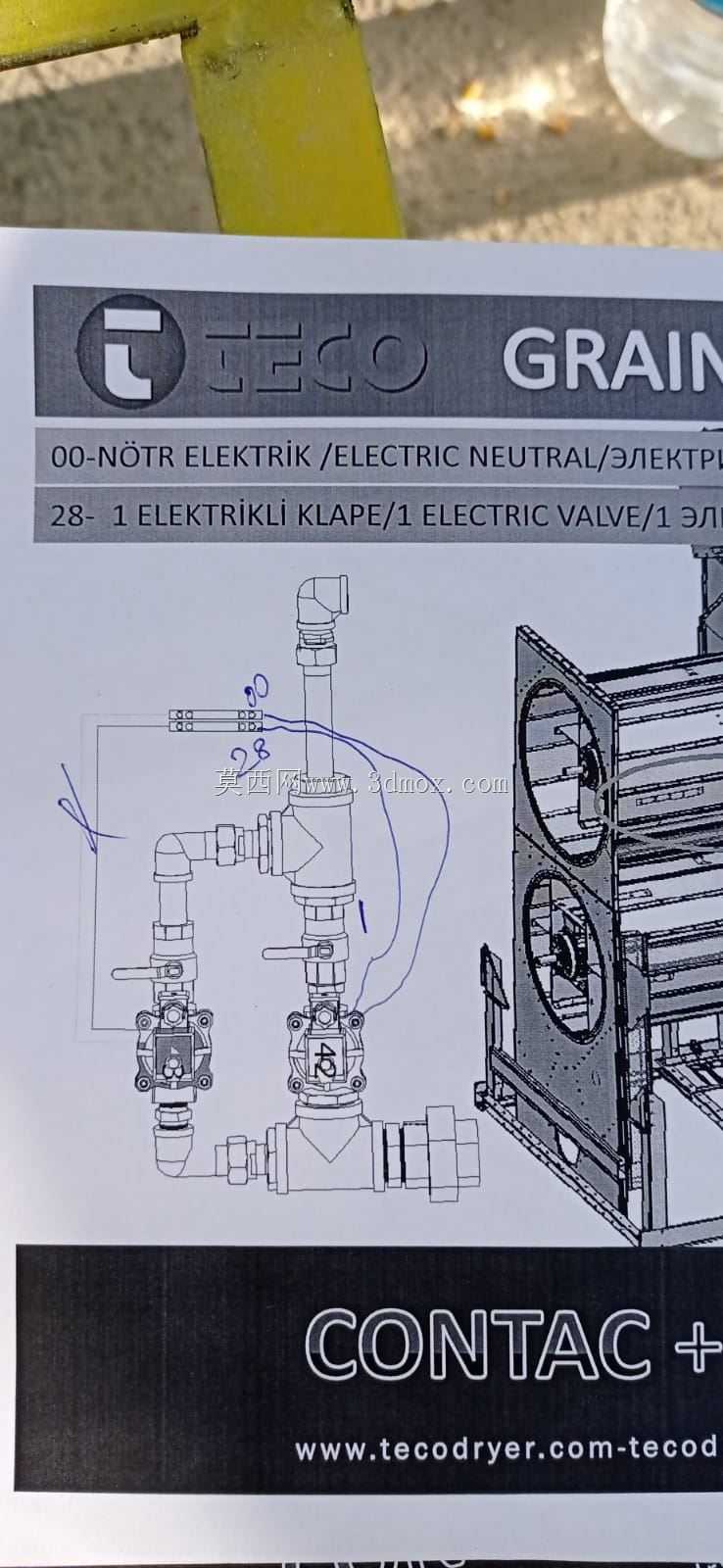

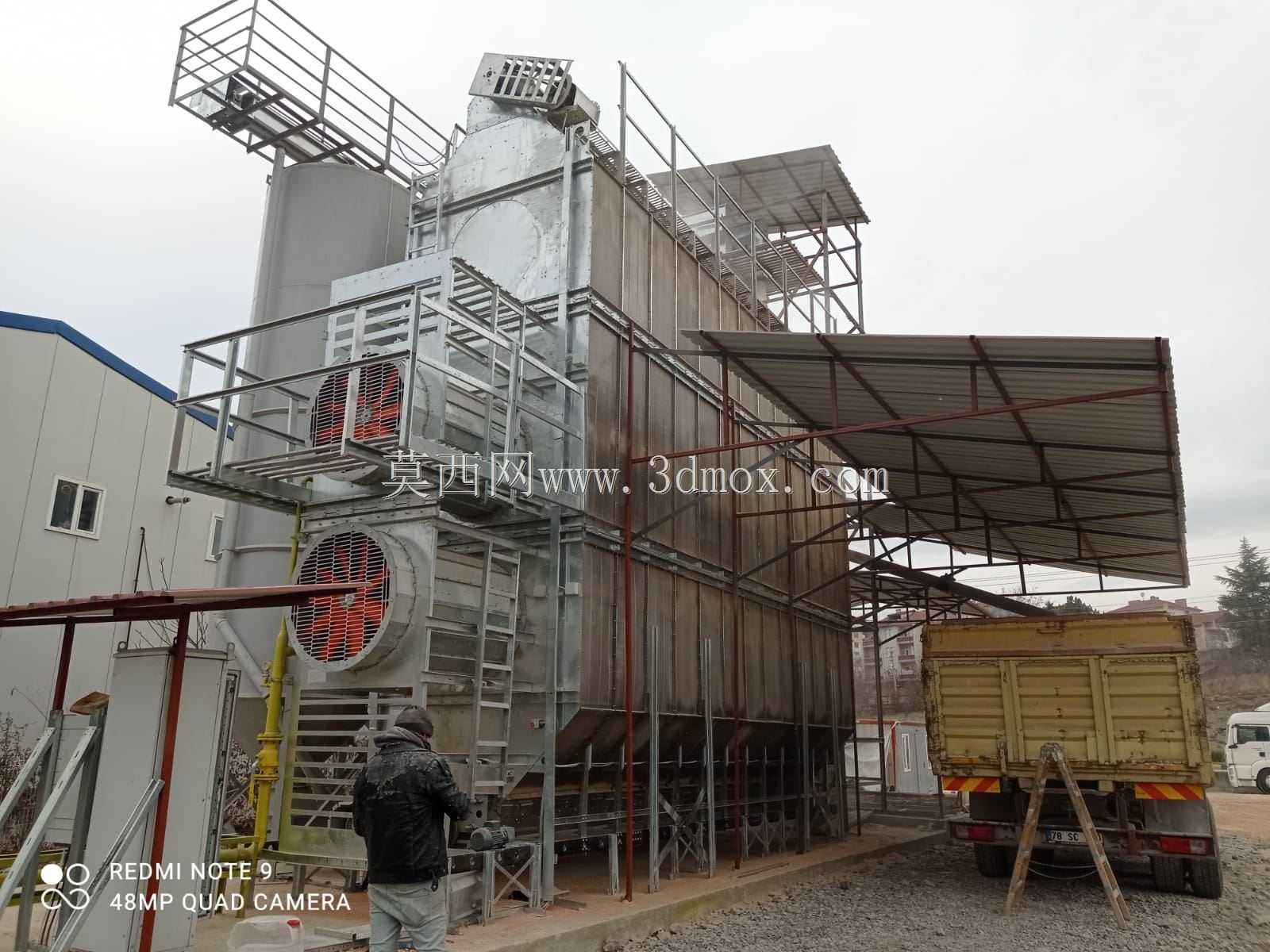

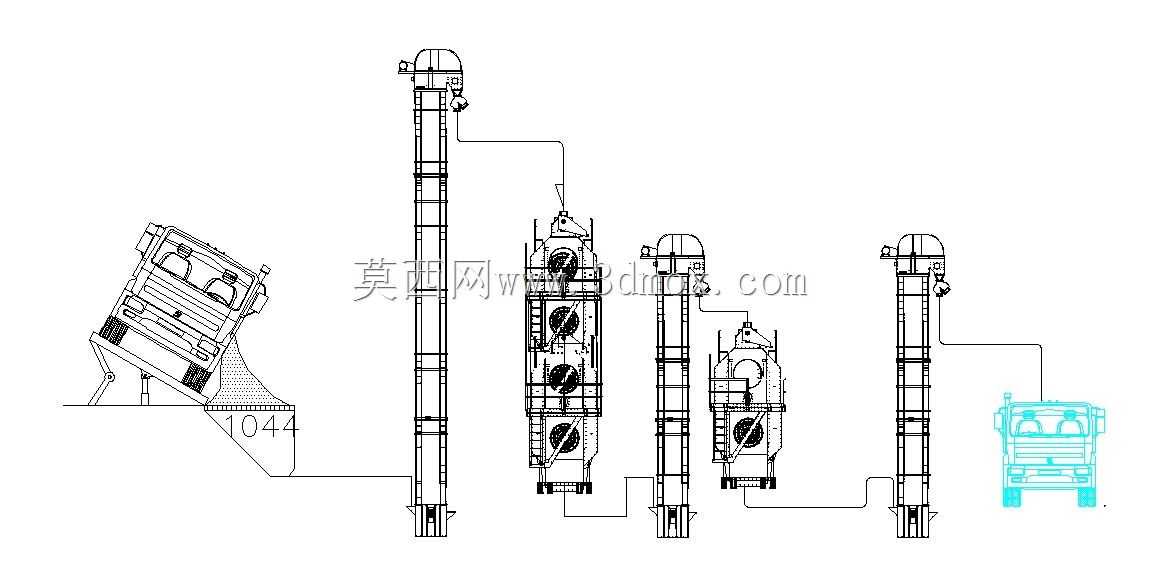

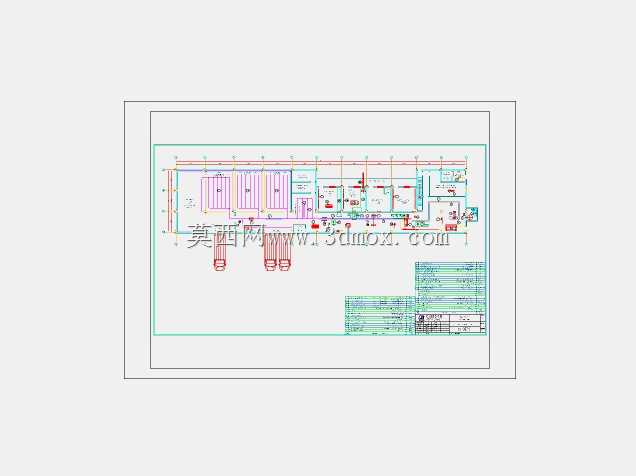

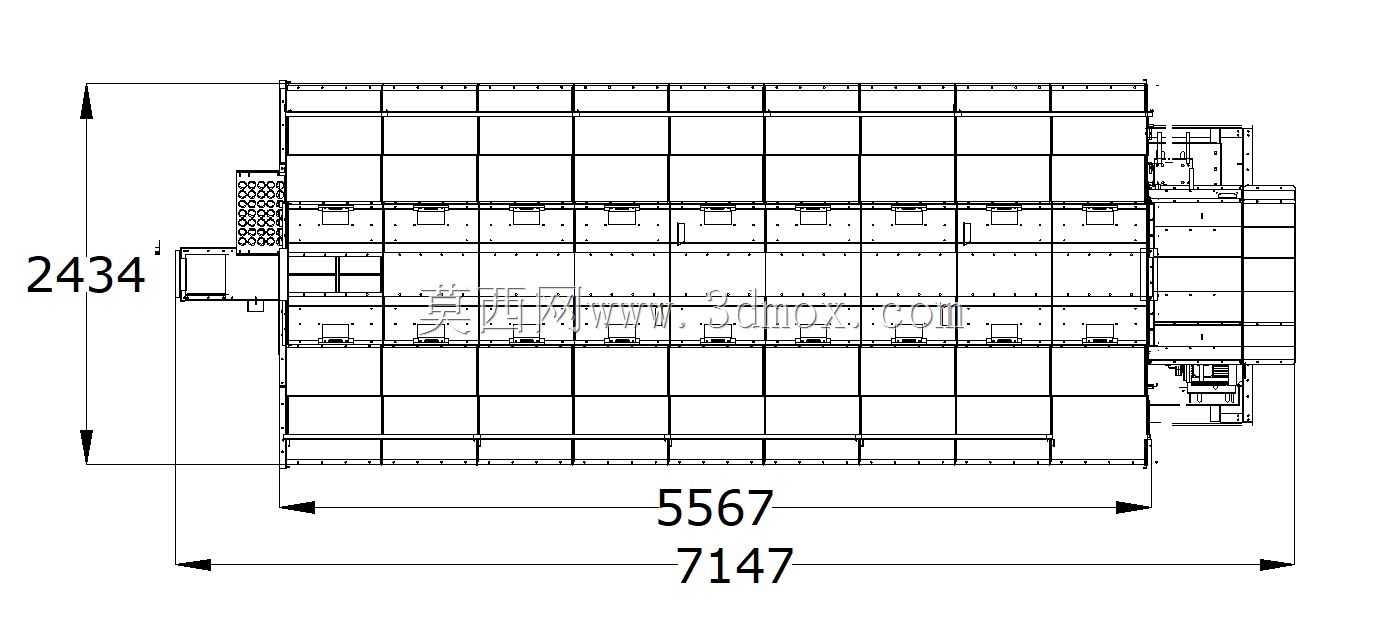

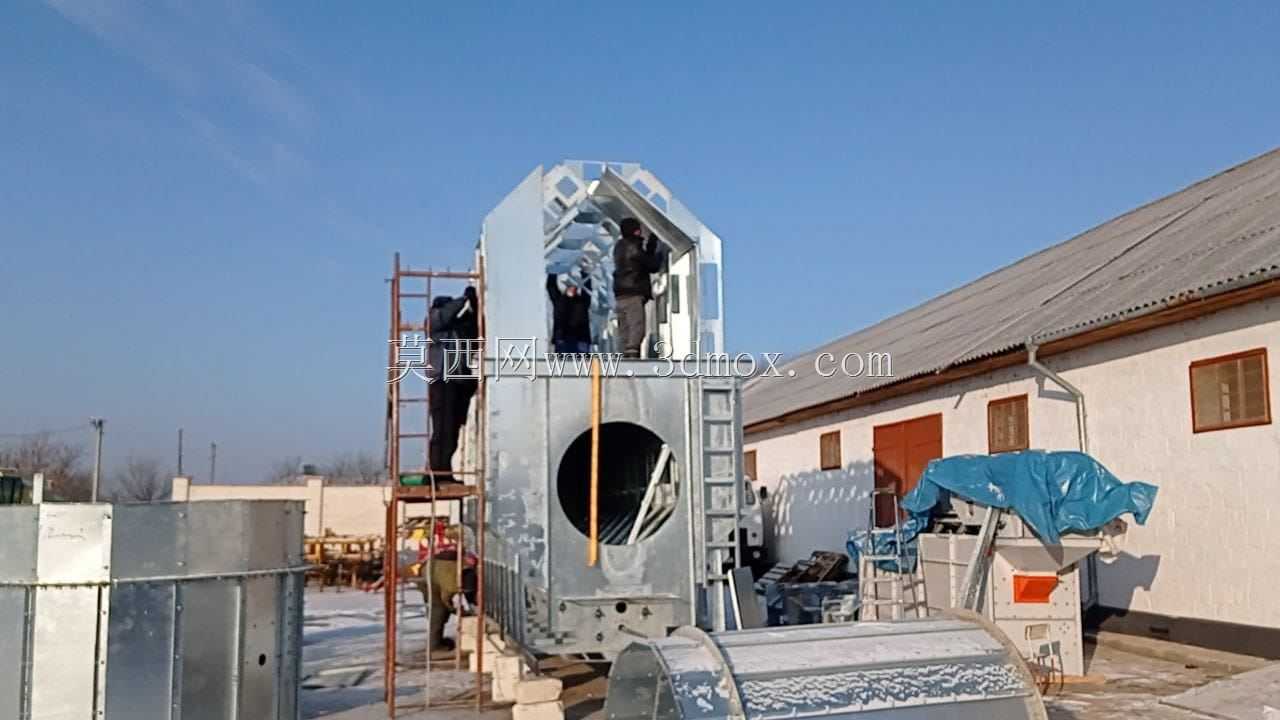

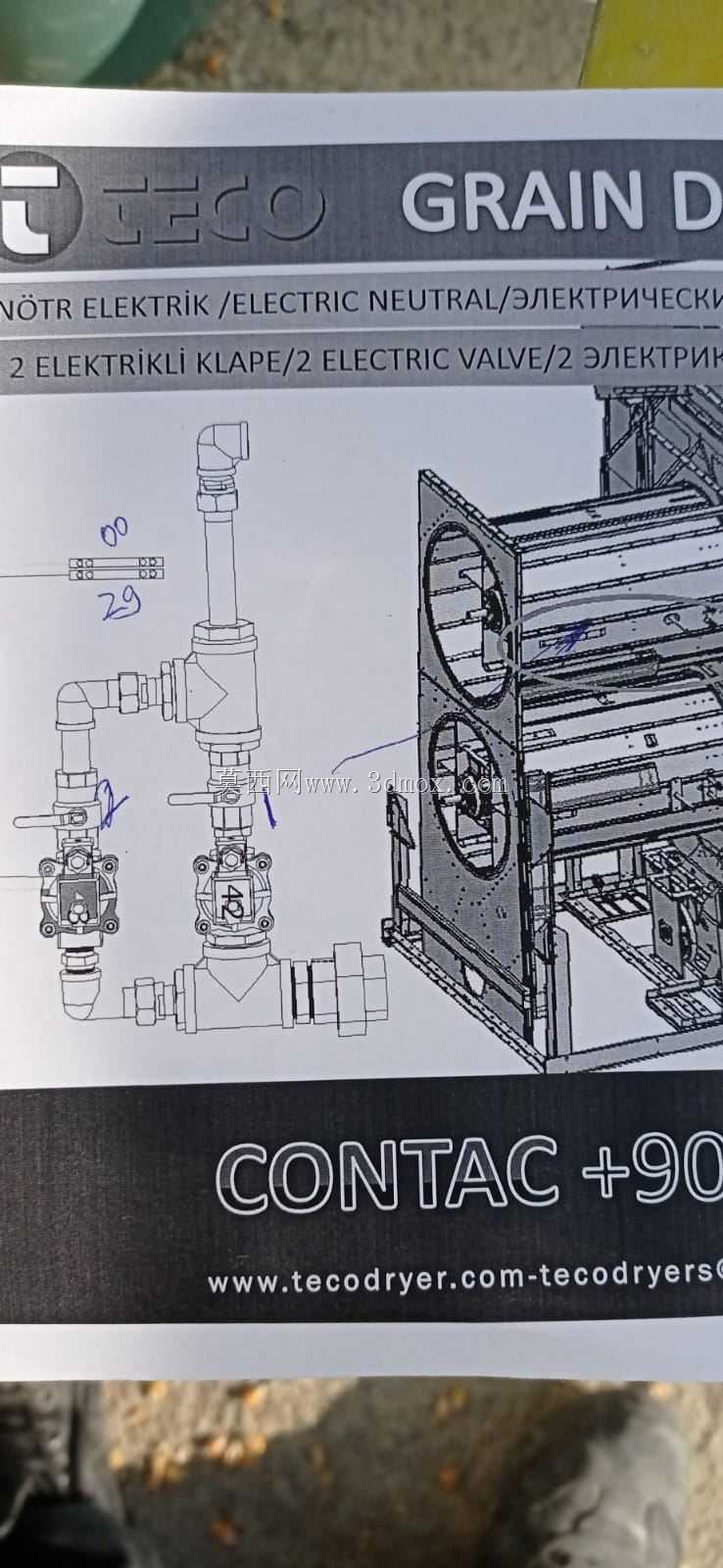

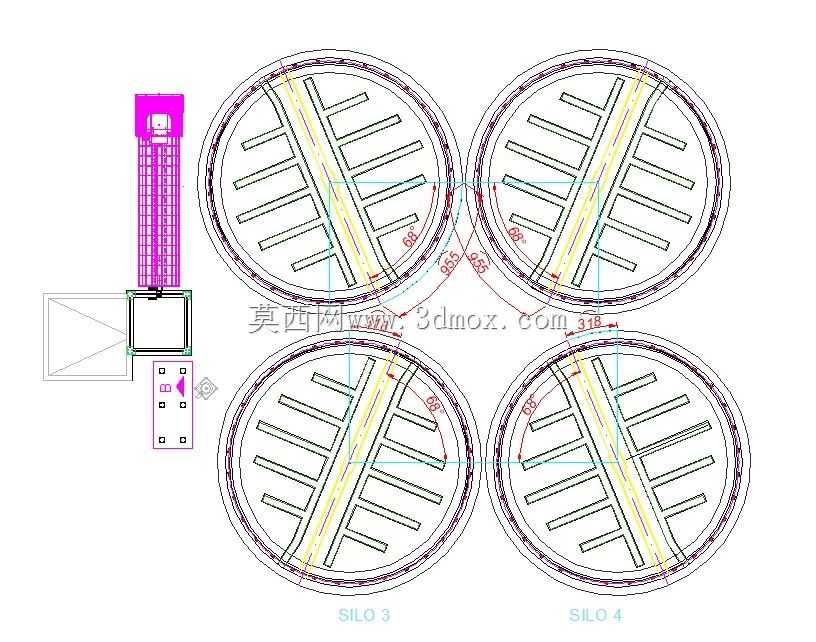

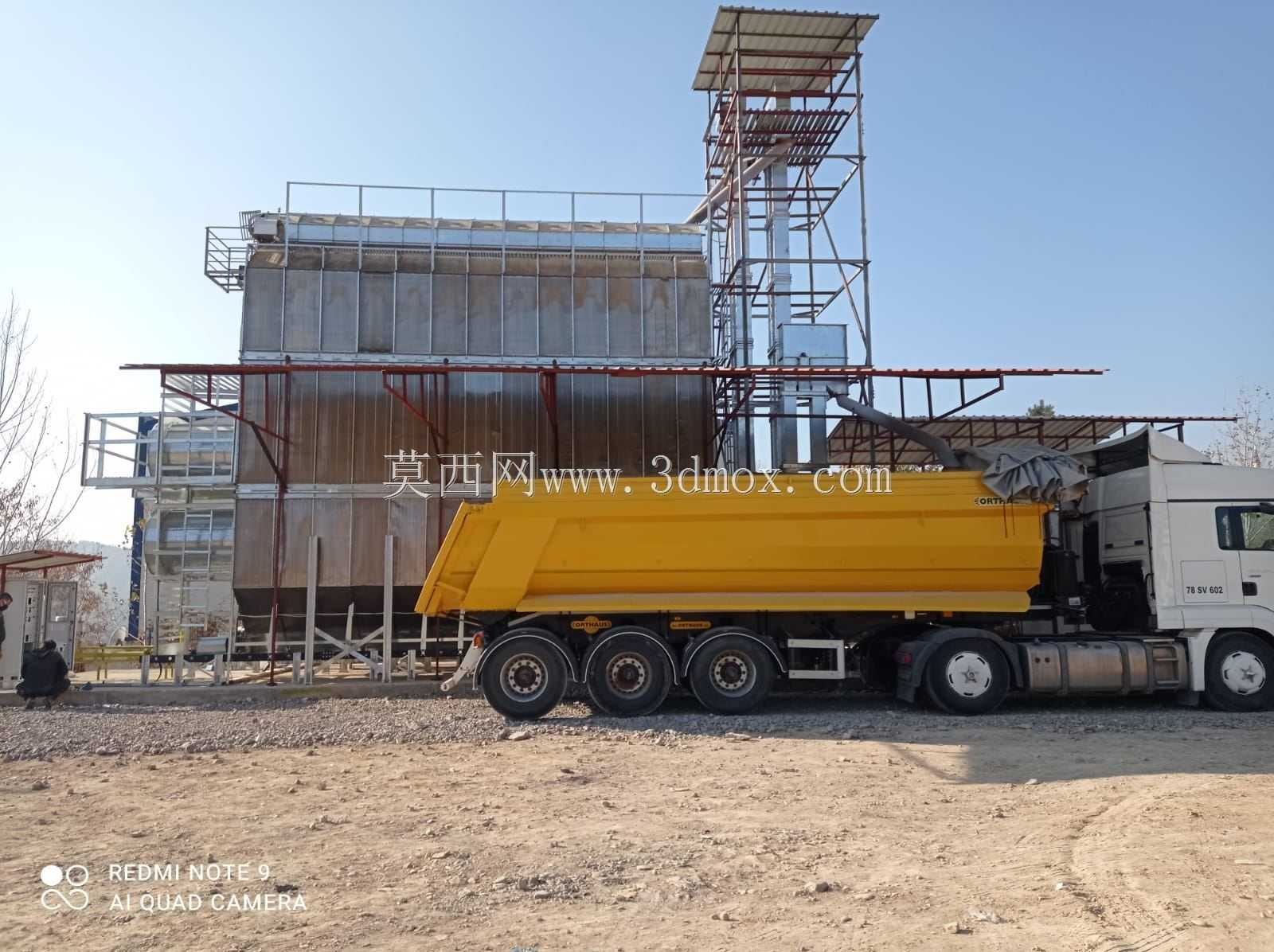

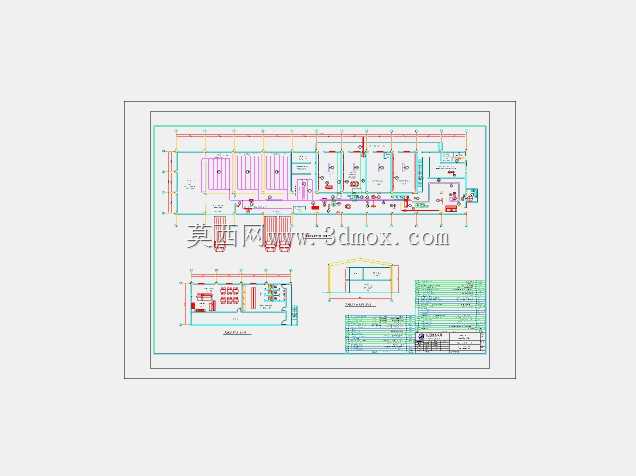

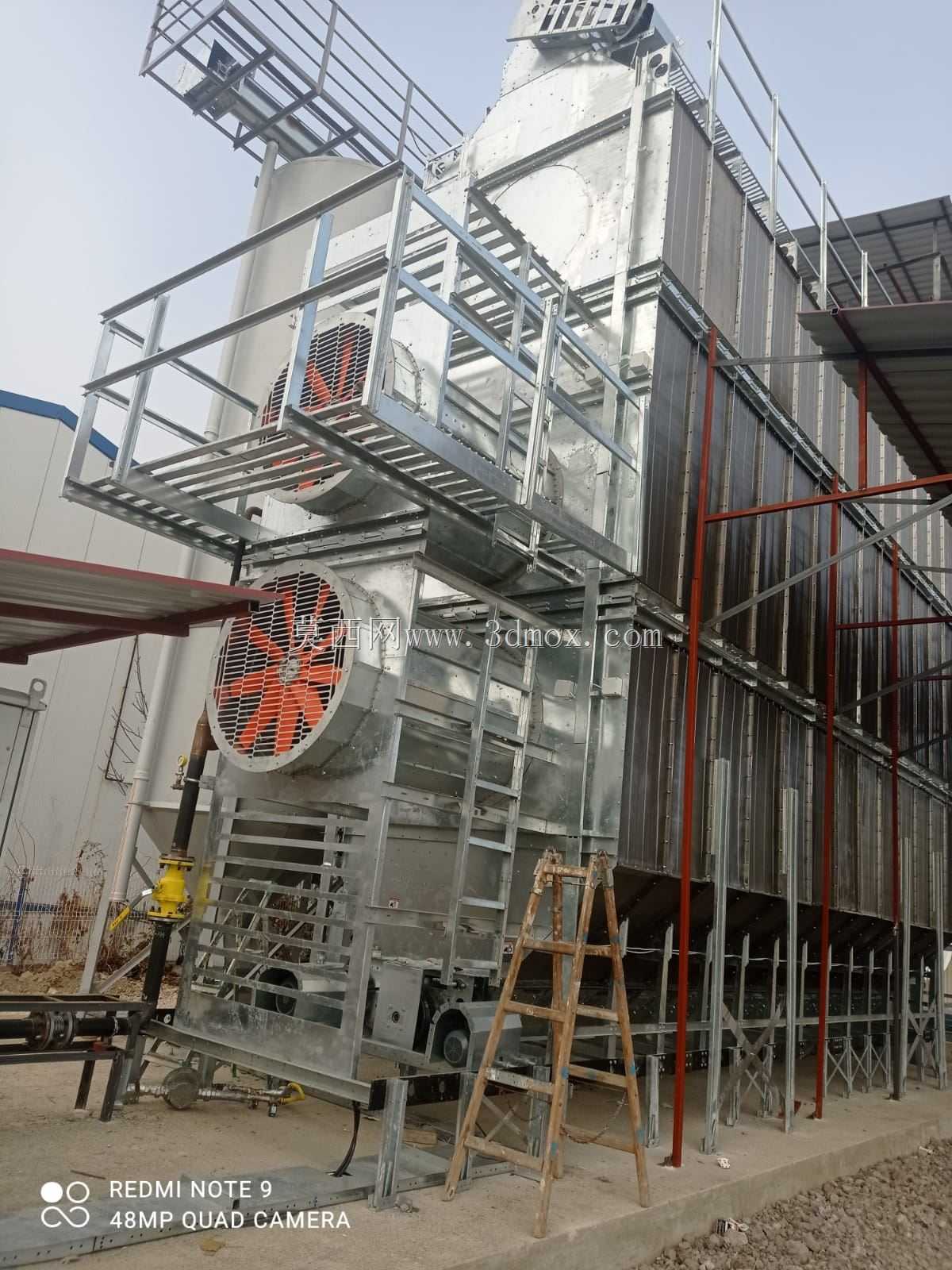

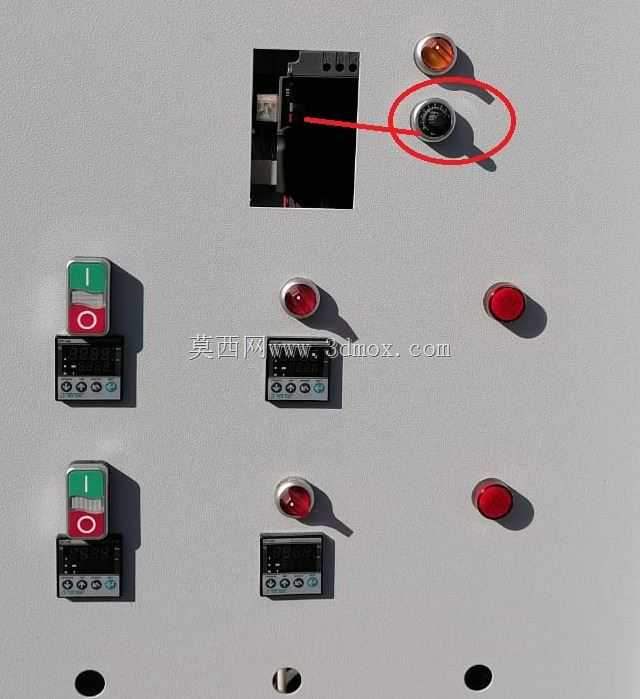

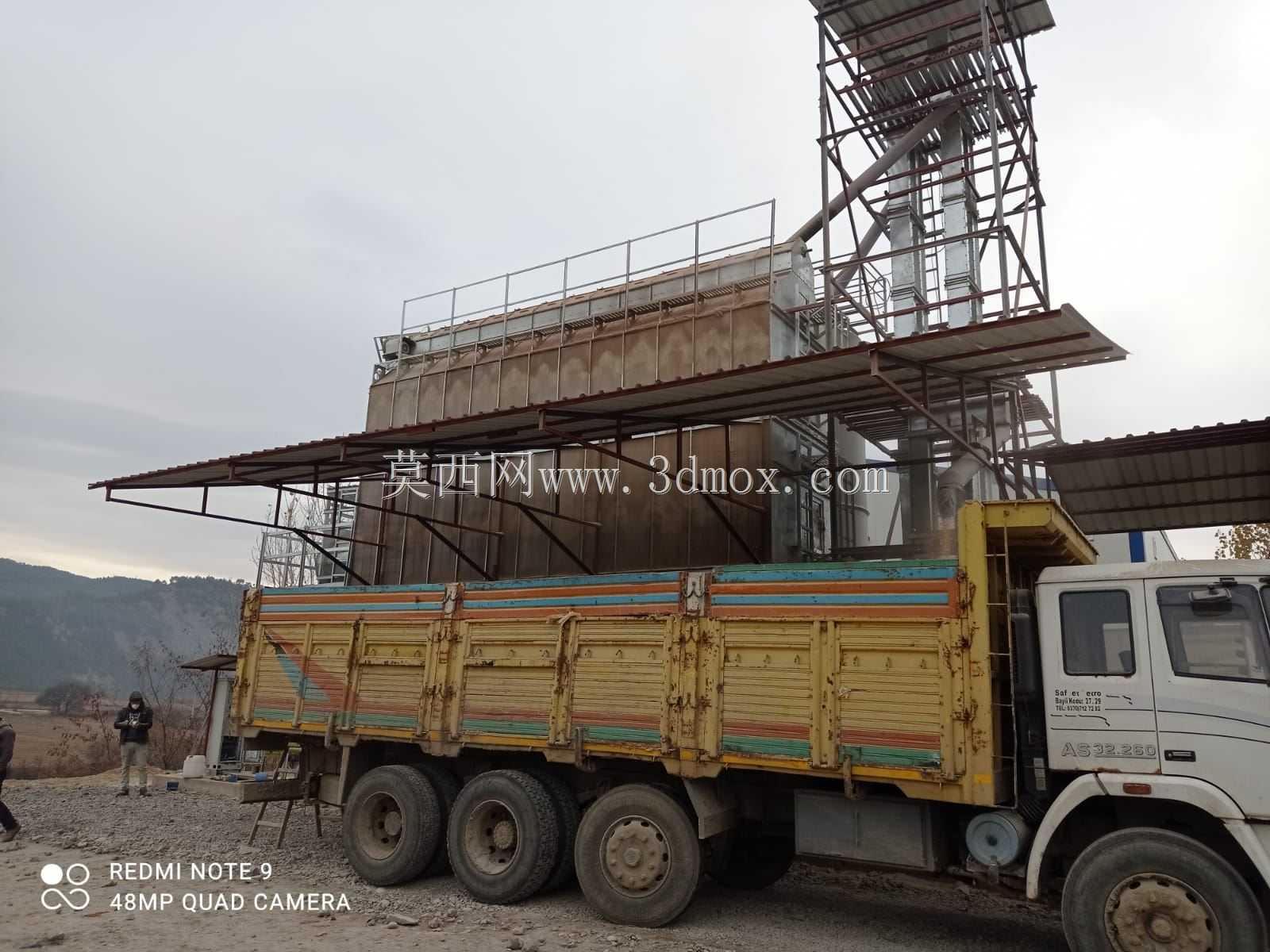

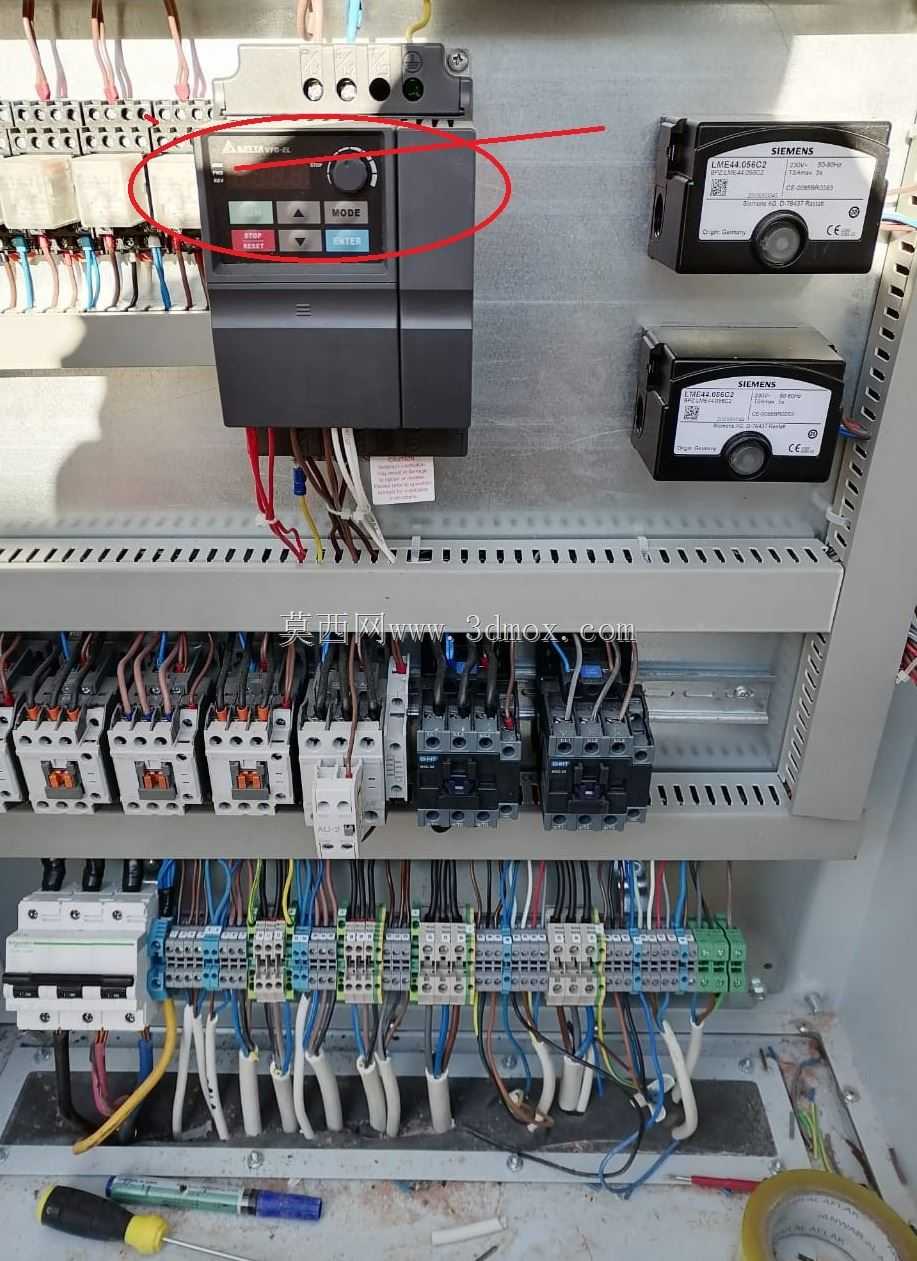

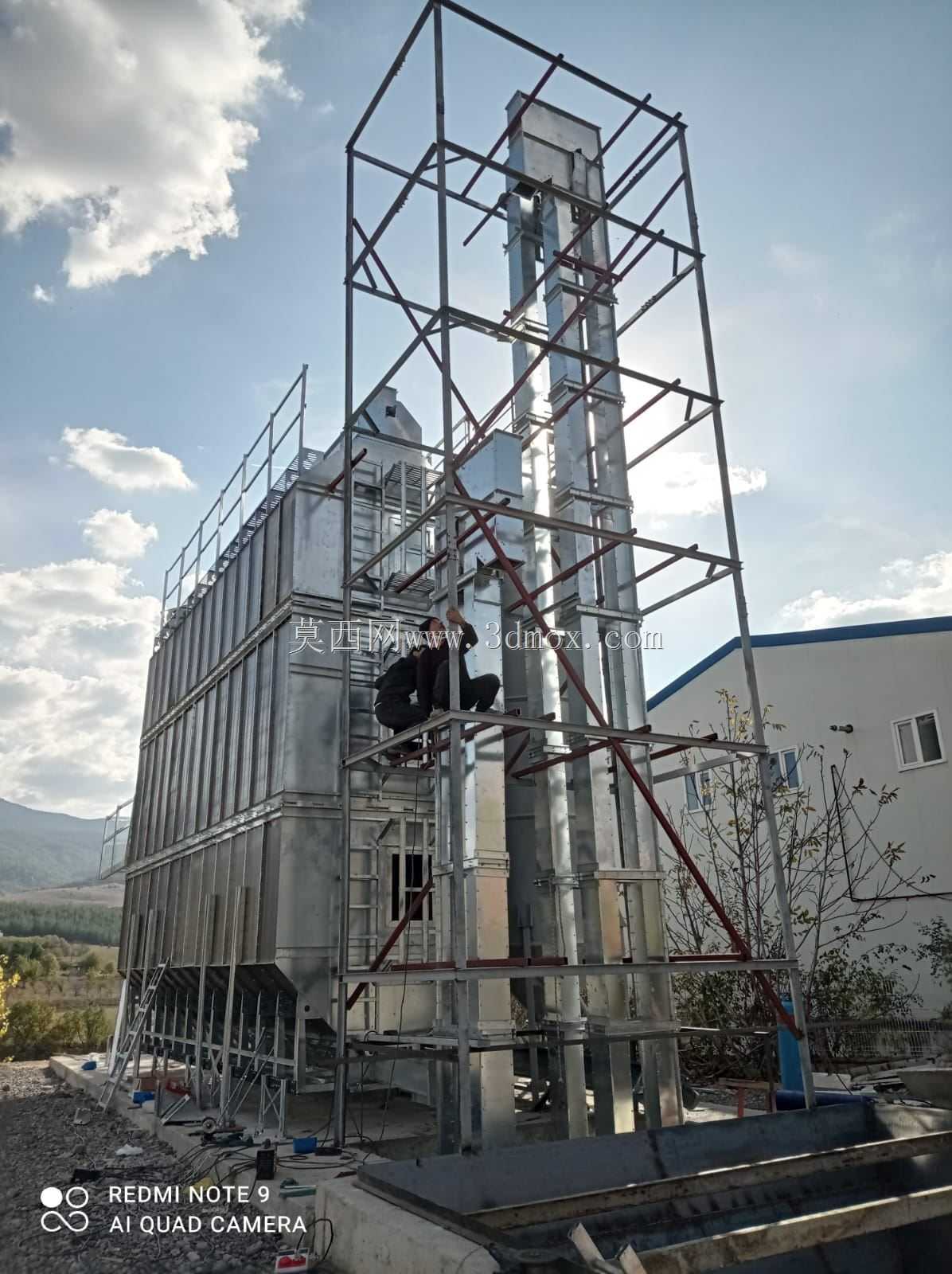

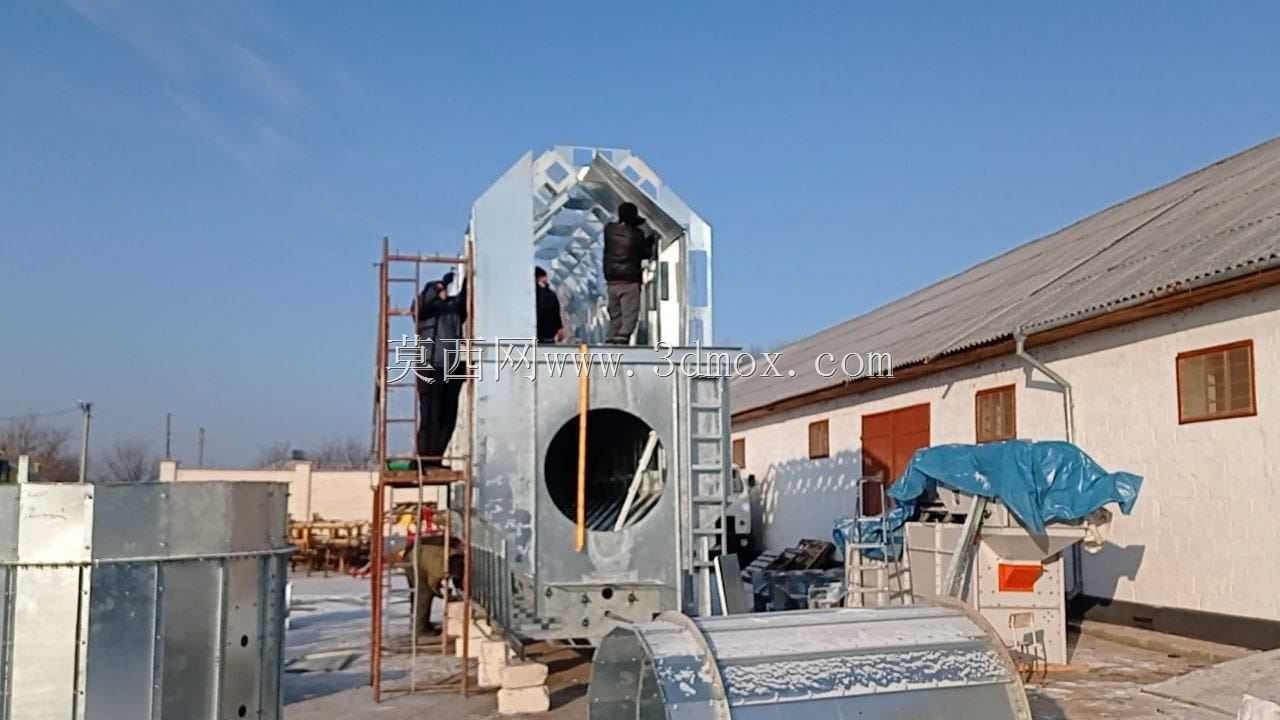

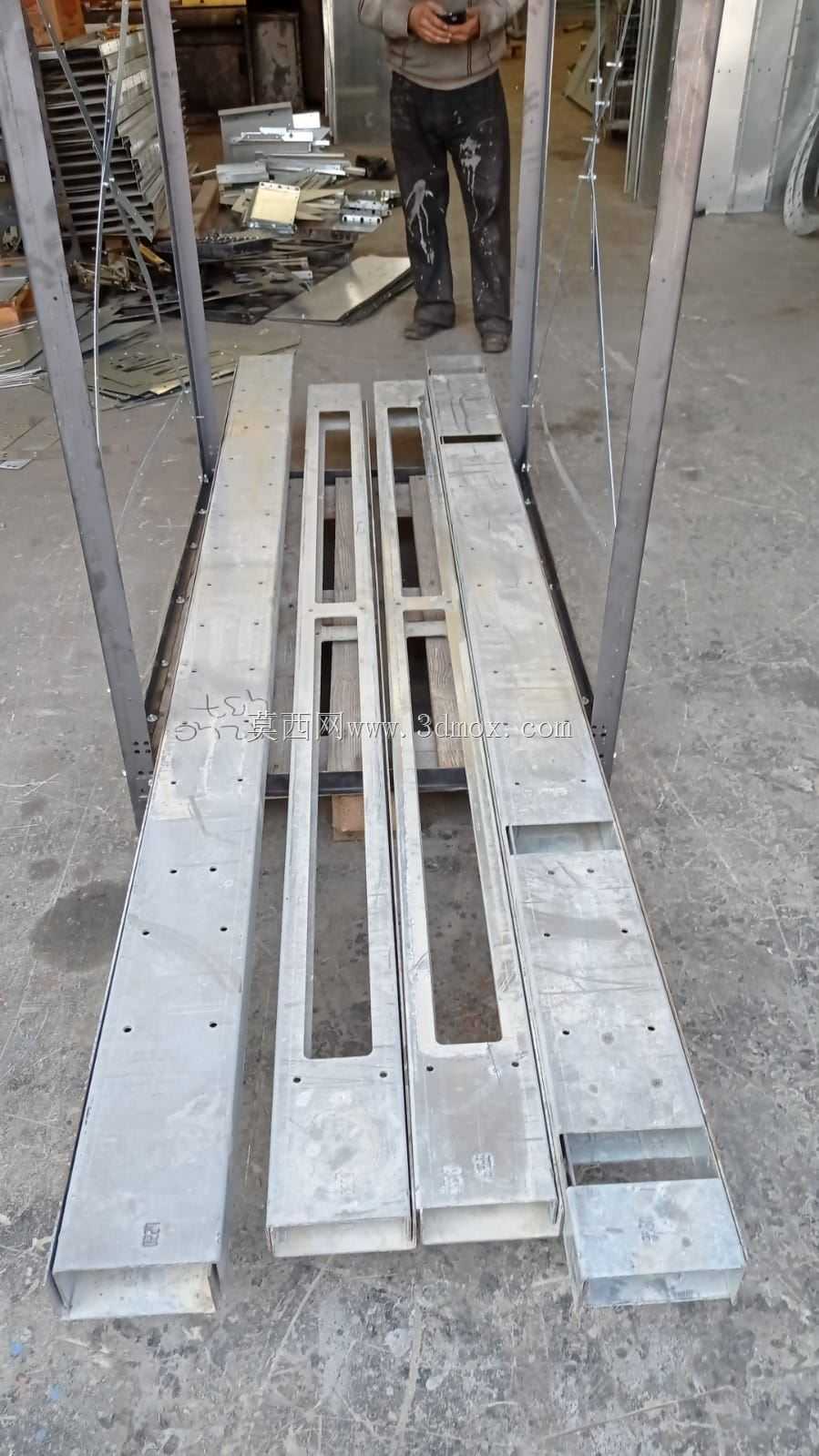

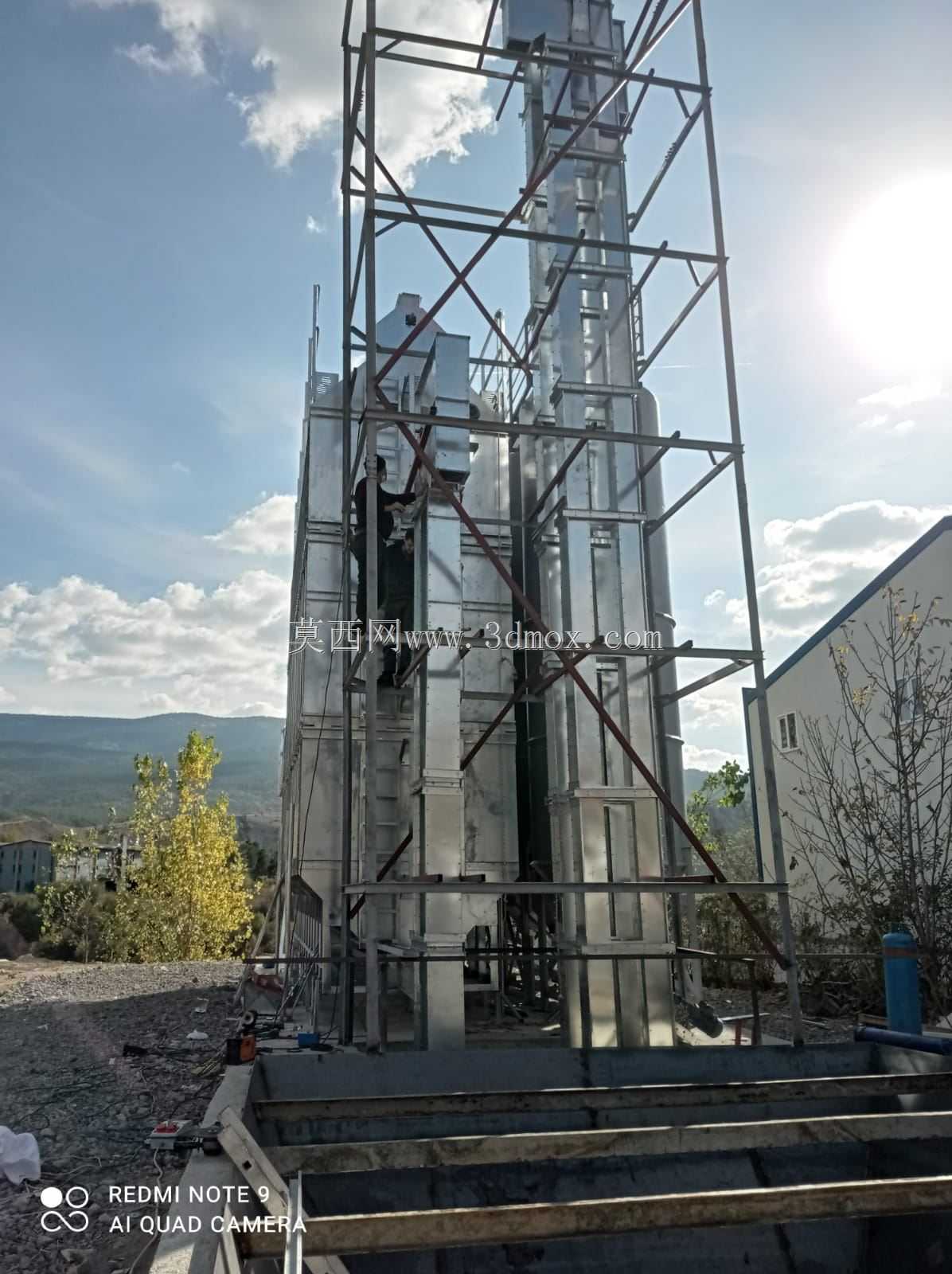

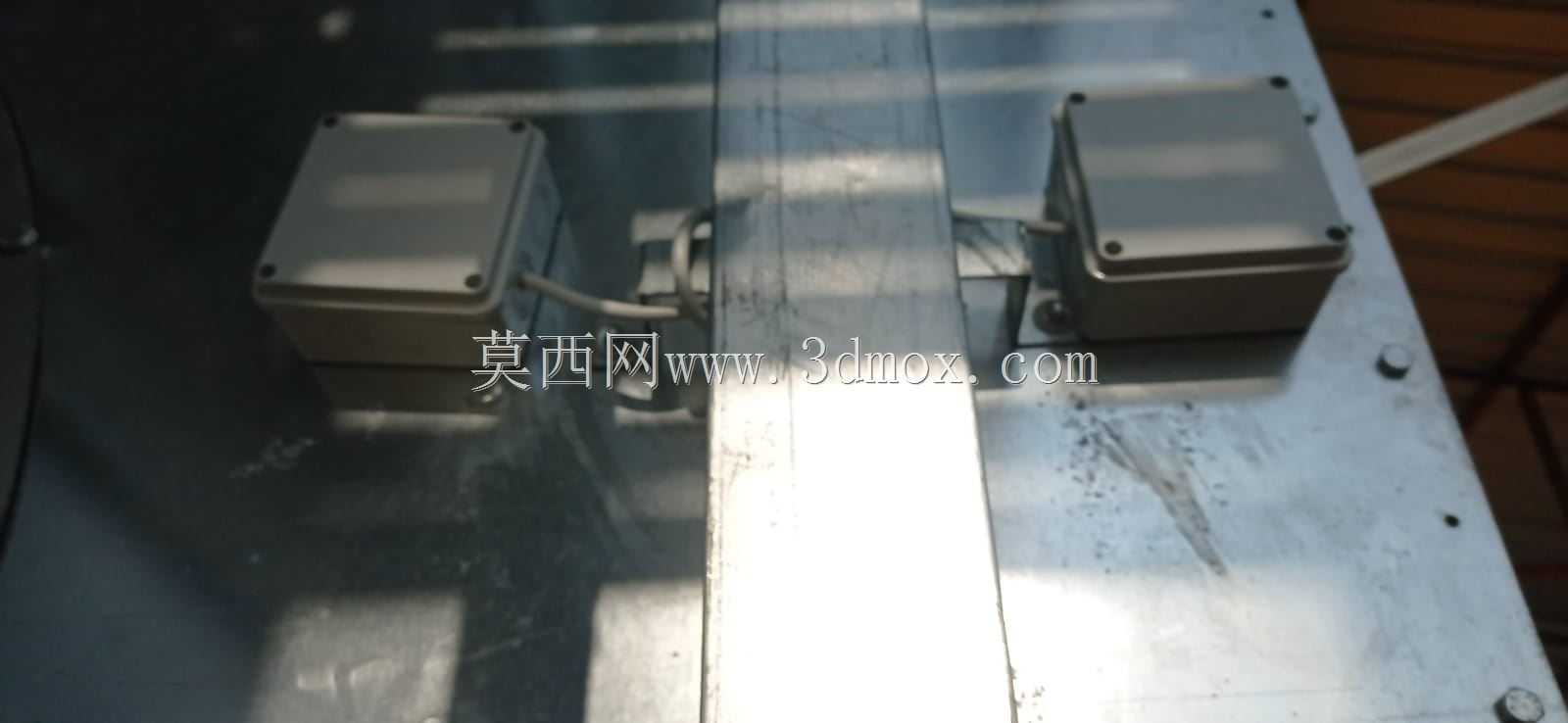

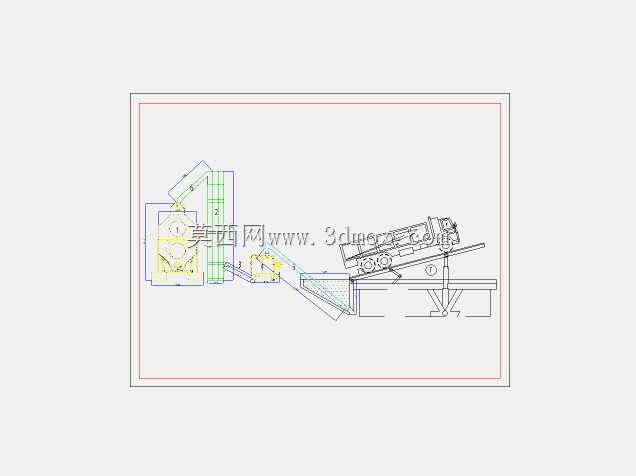

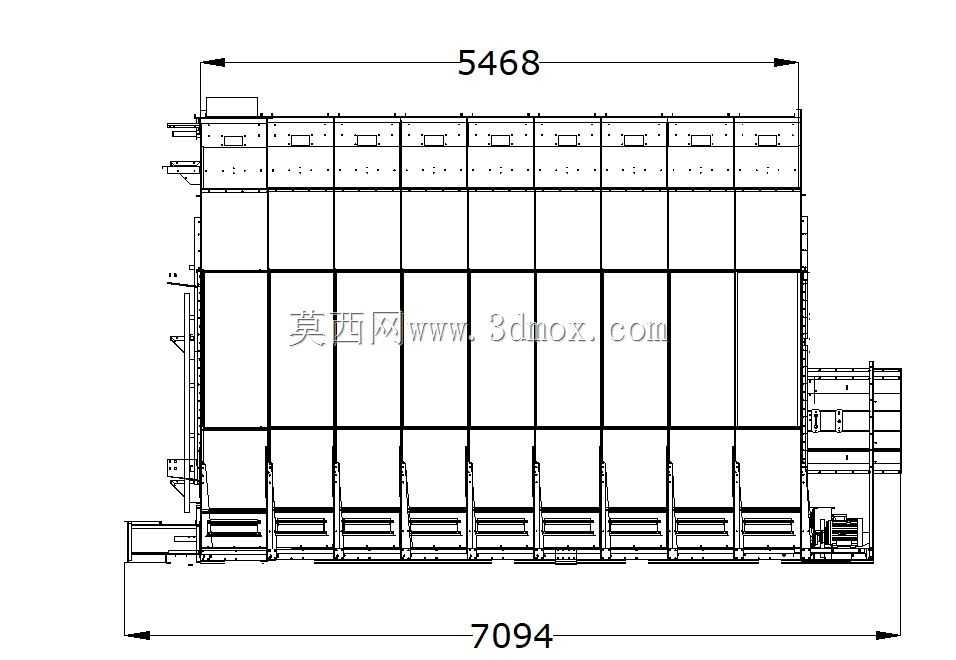

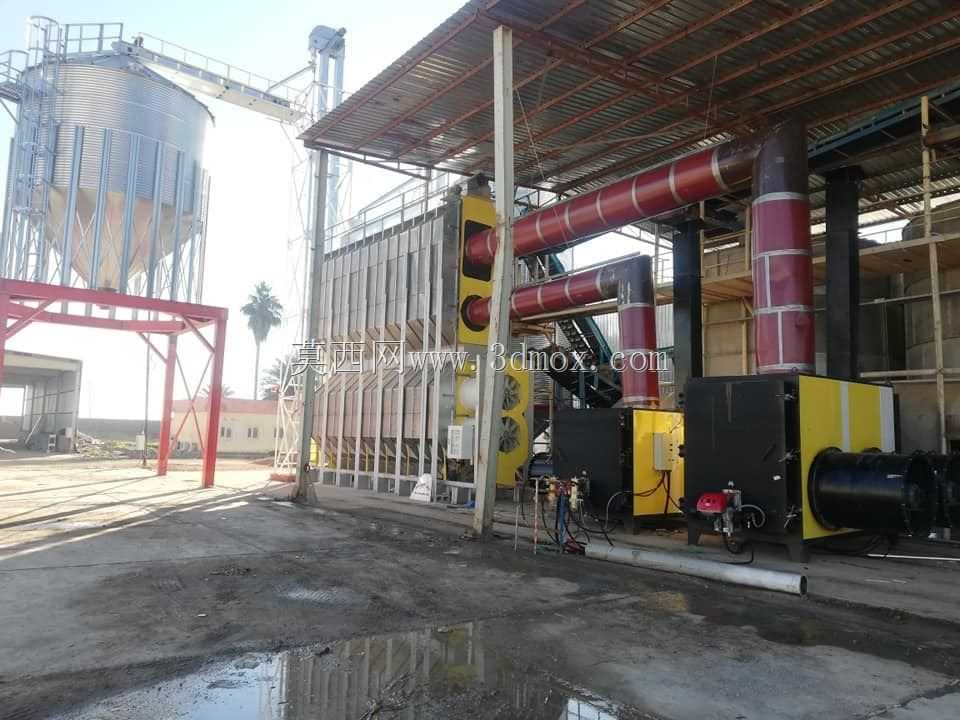

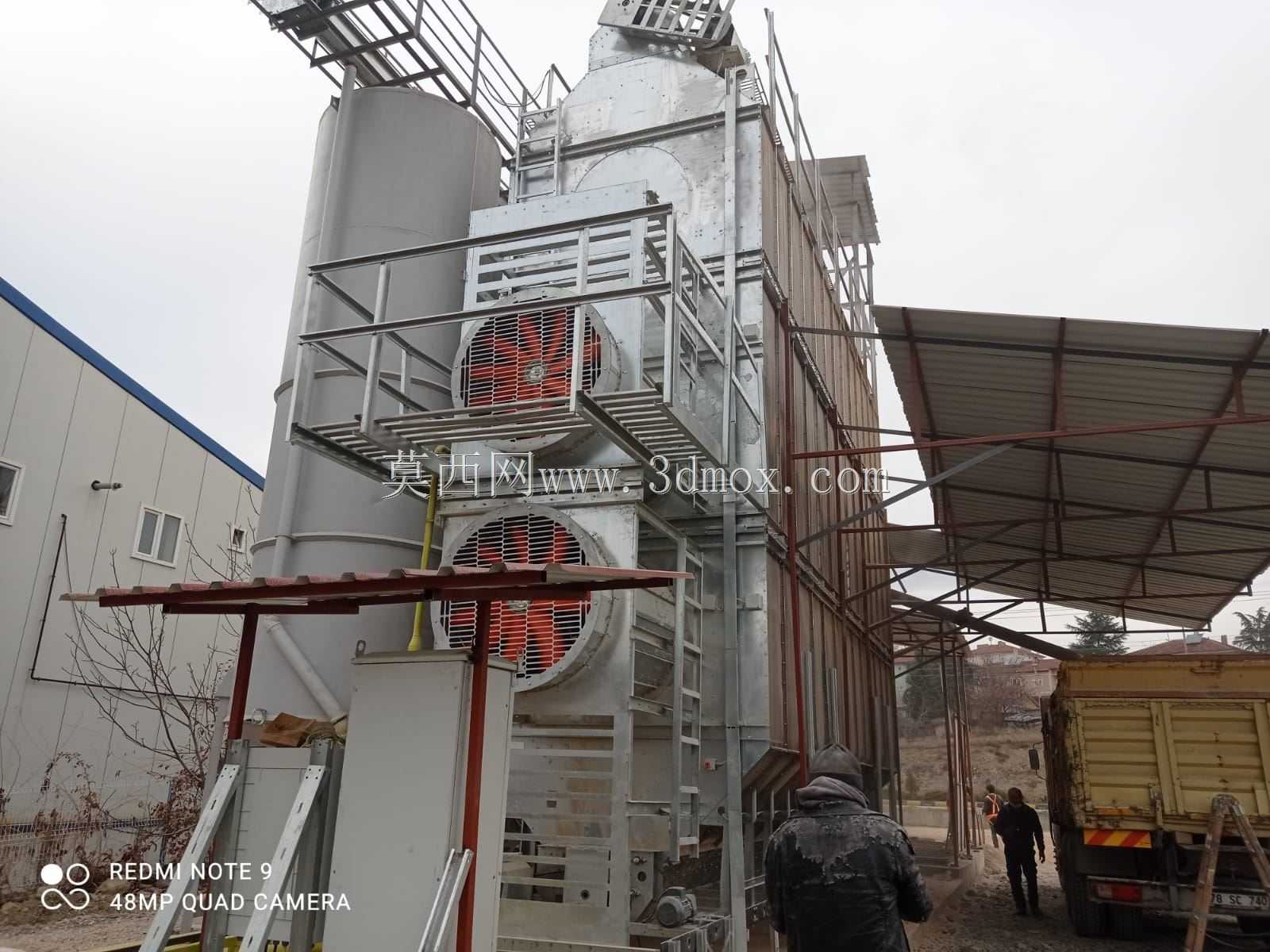

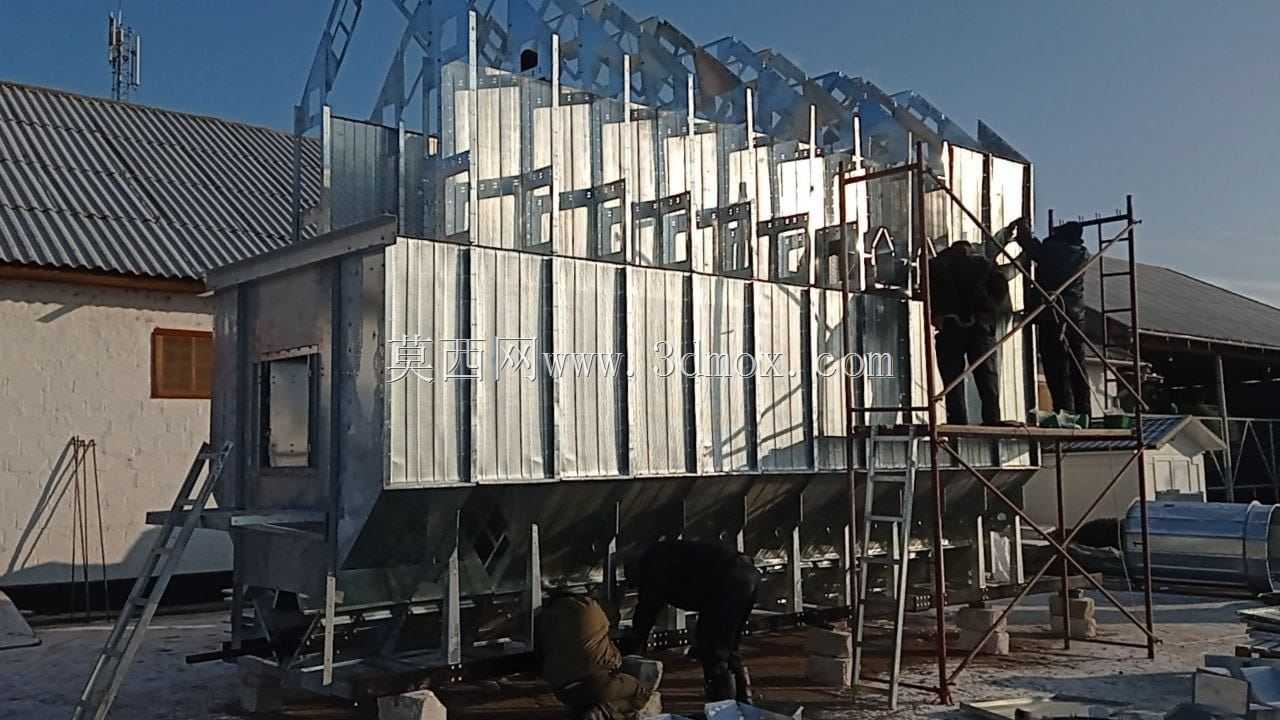

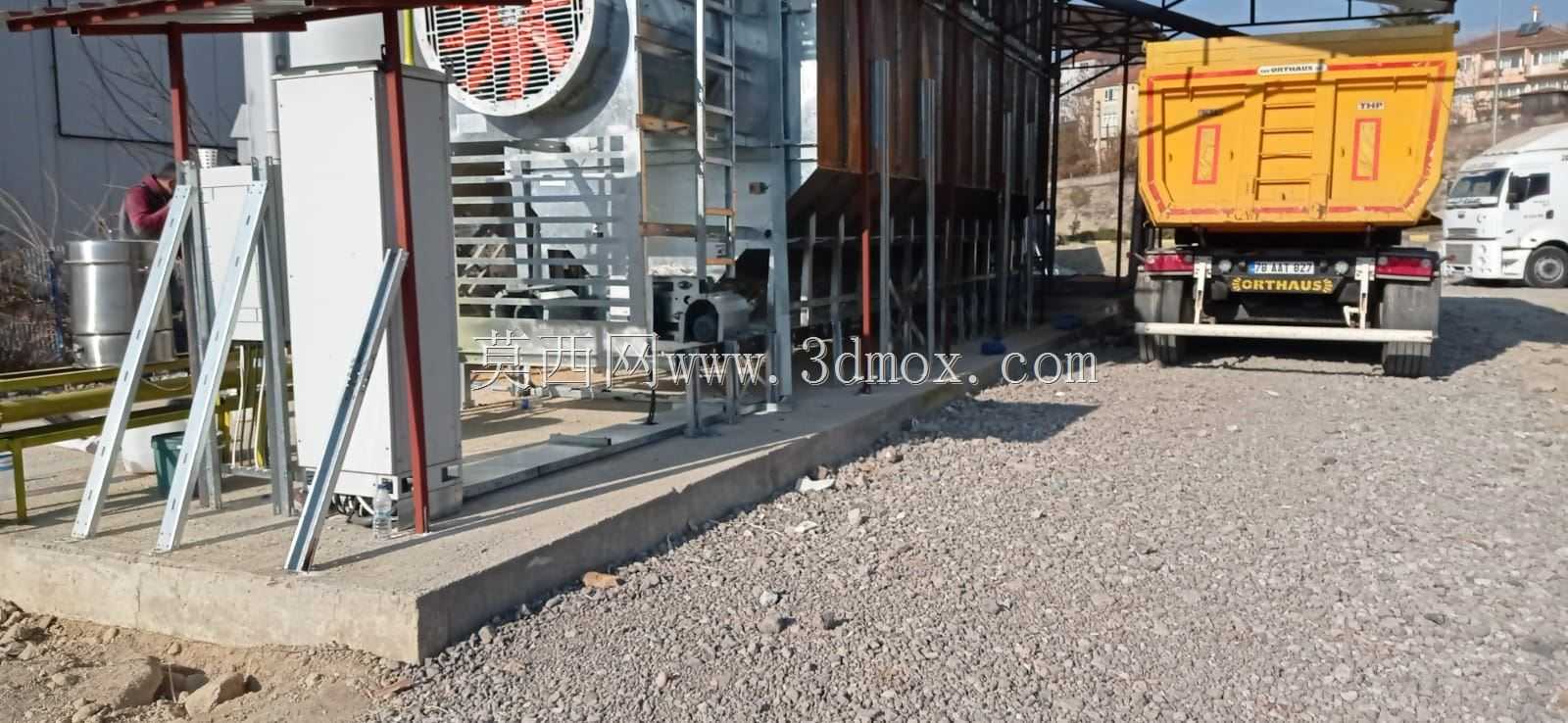

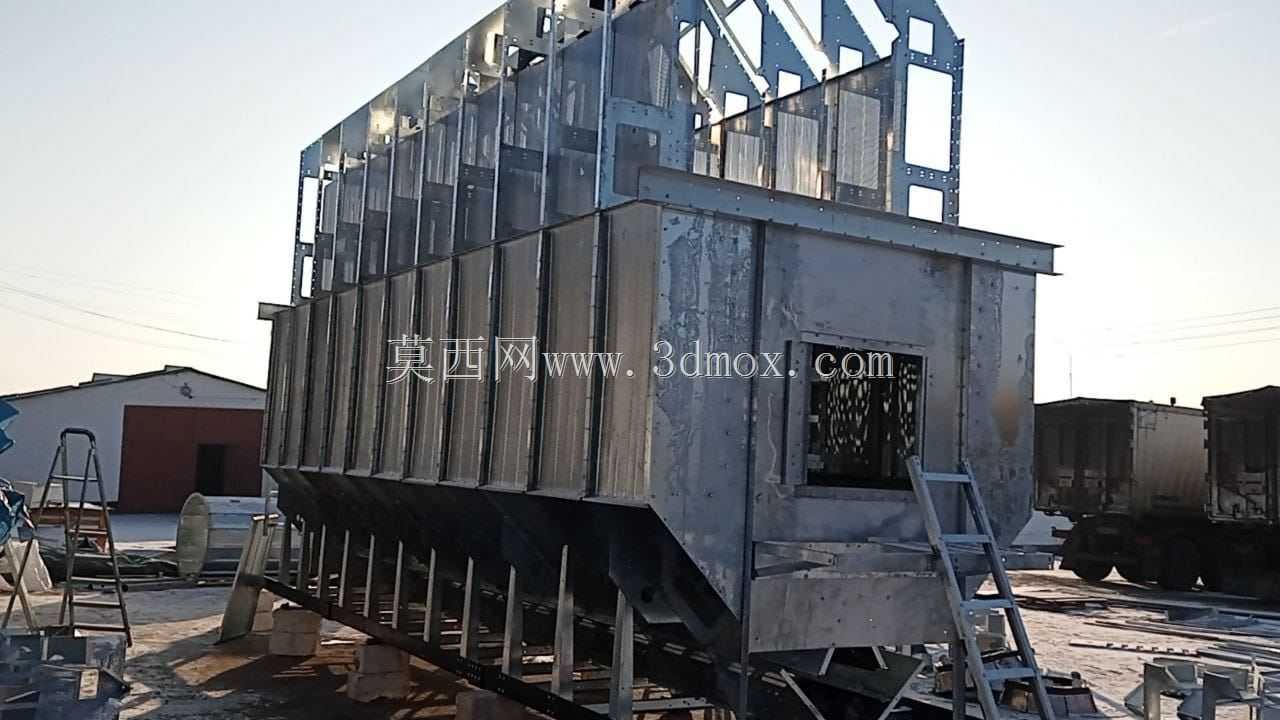

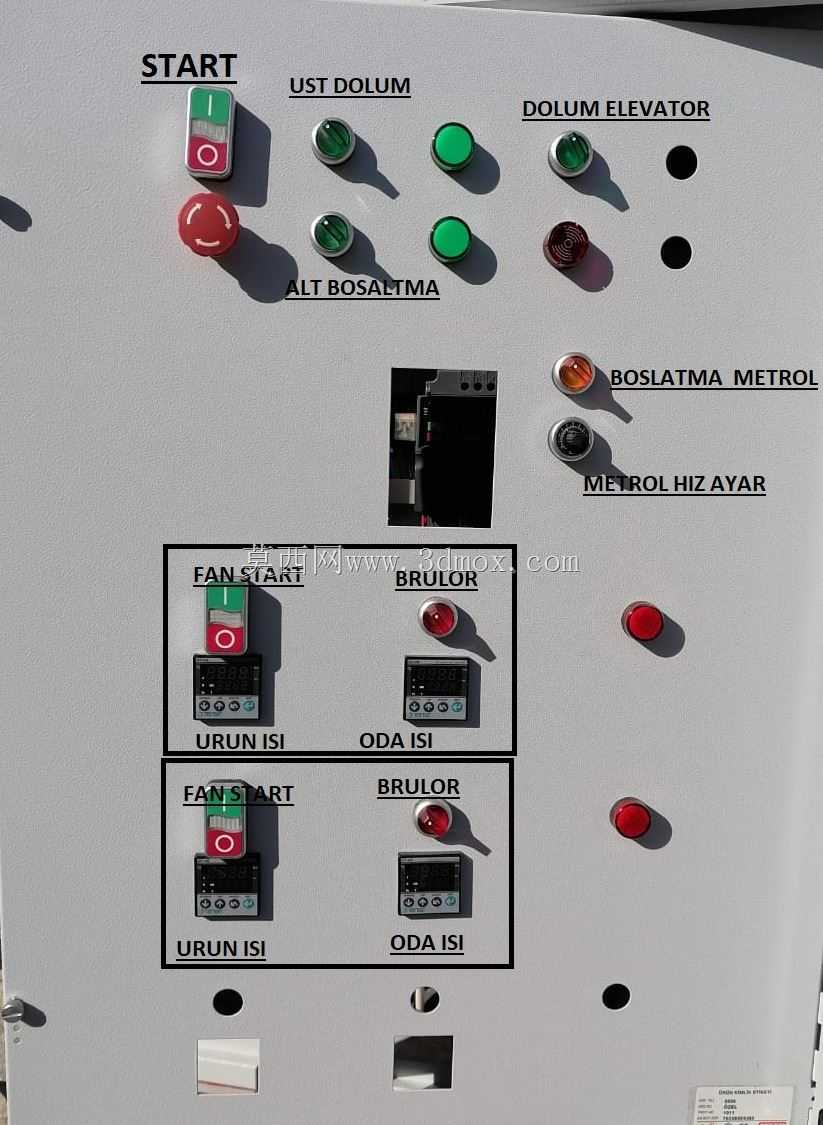

这套结构设计针对农产品烘干加工场景下的输送皮带突发破损问题，适配塔式谷物烘干生产线的现场运维需求，在核桃、鹰嘴豆、扁豆等多品类粮油作物烘干作业中，输送皮带承担着原料进料、烘干层间转序、成品出料的全流程物料转运职能，作业环境中存在硬质果壳碎屑、高温烘干气流、连续重载运行的多重考验，皮带出现小范围刺穿、局部撕裂是现场运维中高频出现的故障类型，若直接更换整条皮带，不仅需要拆解整段输送机架、耗费数小时停机时间，还会造成整批次待烘干物料积压，影响连续化烘干作业的生产节奏。该修补结构针对两类常见破损场景做了差异化设计，针对小尺寸刺穿破损，采用标准螺栓实心板紧固件做交叉式压合固定，操作时无需拆解皮带张紧机构，仅需将破损位置的皮带表层做简单清理，把配套的压合板交叉覆盖在破损区域的上下表层，通过标准螺栓逐步锁紧，让压合板将破损位置的皮带层紧密压合，紧固件的压合面做了防滑齿纹处理，可避免皮带运行过程中压合板出现移位，同时压合板边缘做了圆弧倒角处理，不会刮蹭输送托辊与清扫器，也不会勾挂输送过程中的谷物物料。针对较大尺寸的孔洞破损，设计了补片对接结构，可选取同规格的皮带裁切为匹配破损区域尺寸的补片，通过螺栓实心板紧固件将补片与原皮带做多点位压合固定，补片与原皮带的对接缝隙做了错位压合处理，避免谷物颗粒卡入缝隙造成补片翘边。从安装边界来看，整套修补结构的紧固件突出皮带表层的高度不超过12mm，适配绝大多数烘干线输送机的托辊间隙与清扫器安装距离，无需调整原有输送设备的机架尺寸、张紧行程与托辊排布，现场运维人员仅需常规扳手工具即可完成修补操作，单处小破损修补耗时可控制在15分钟以内，大尺寸孔洞修补耗时不超过40分钟，修补完成后即可恢复满负载输送作业，压合结构的抗拉强度可达到原皮带强度的85%以上，可支撑到生产线计划性停机维护周期再做皮带整体更换，大幅降低非计划停机带来的生产损失。在实际应用中，该修补结构不仅适用于谷物烘干场景的皮带输送机，也可适配矿山、建材、饲料加工等行业的普通平皮带输送机运维需求，针对不同厚度的皮带可匹配对应长度的紧固螺栓，压合板也可根据破损形状做灵活裁切，具备极强的现场适配性。
