塔式坚果谷物连续烘干成套设备结构

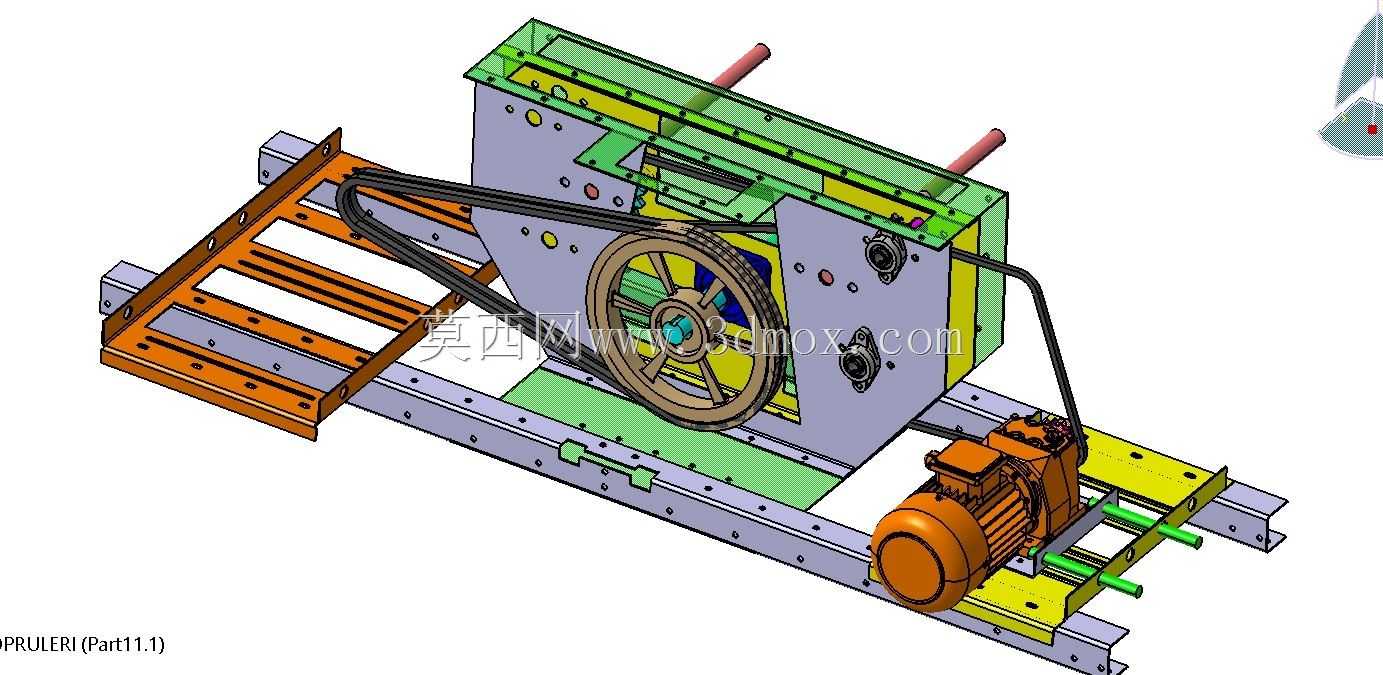

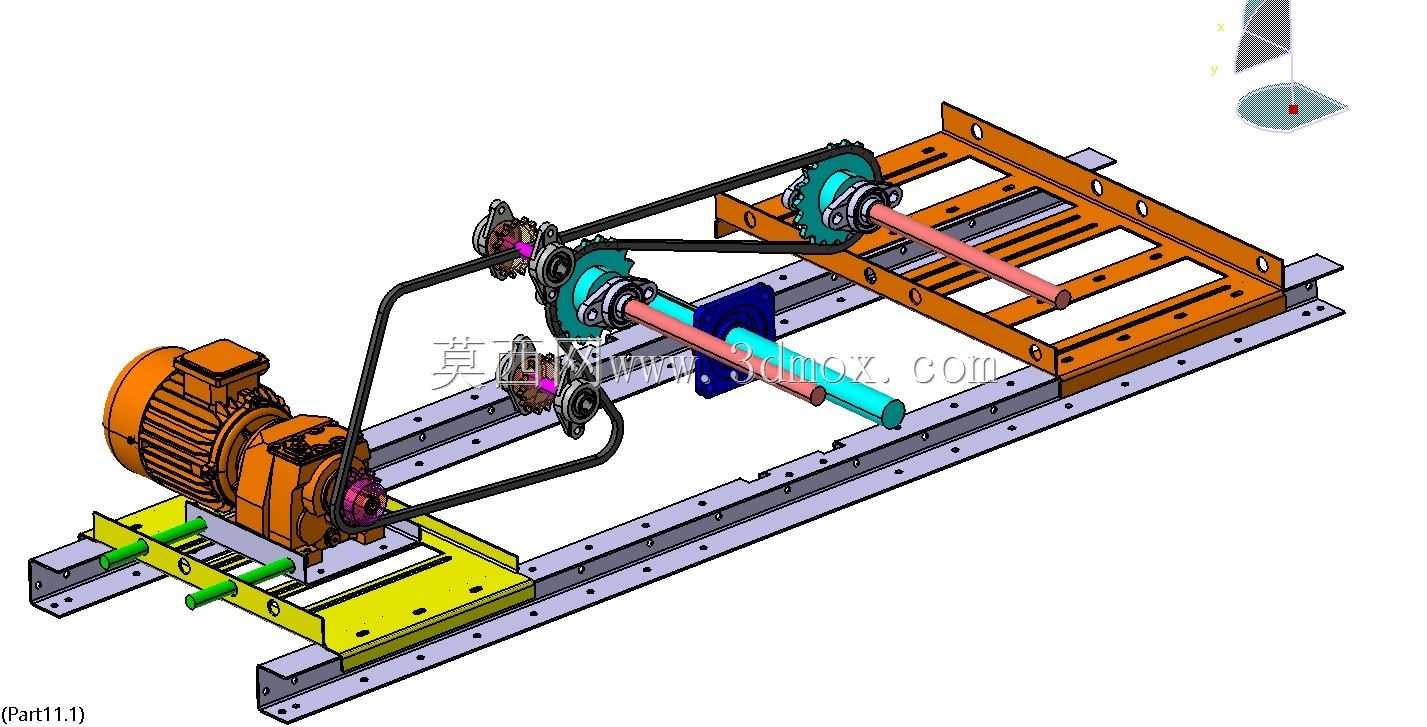

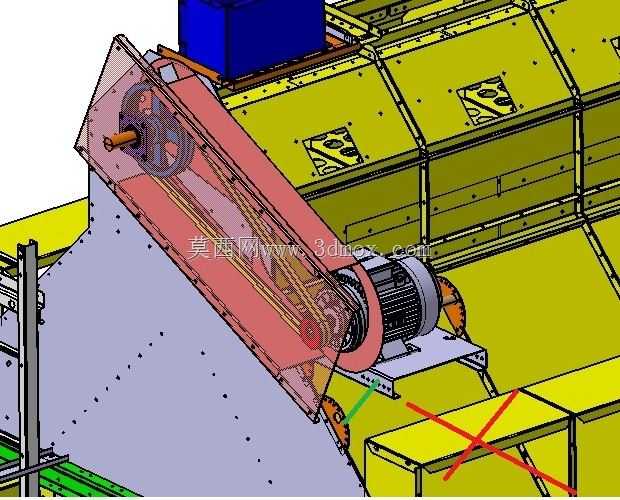

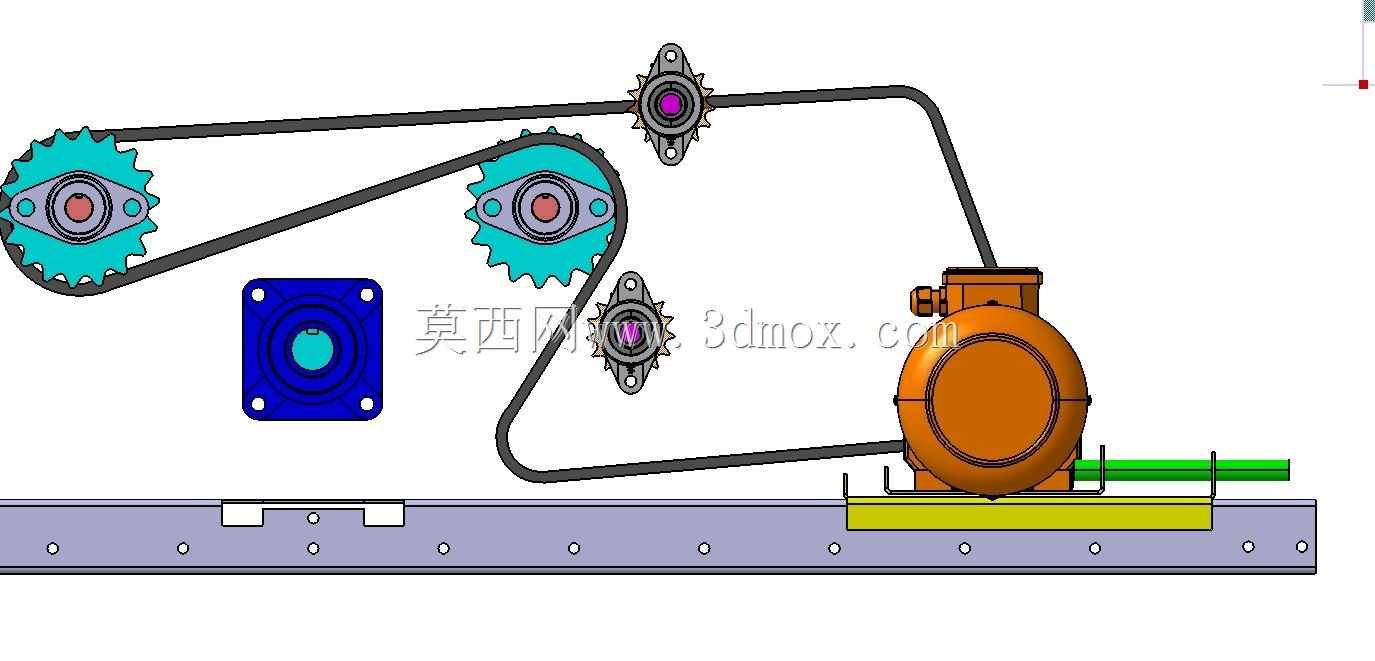

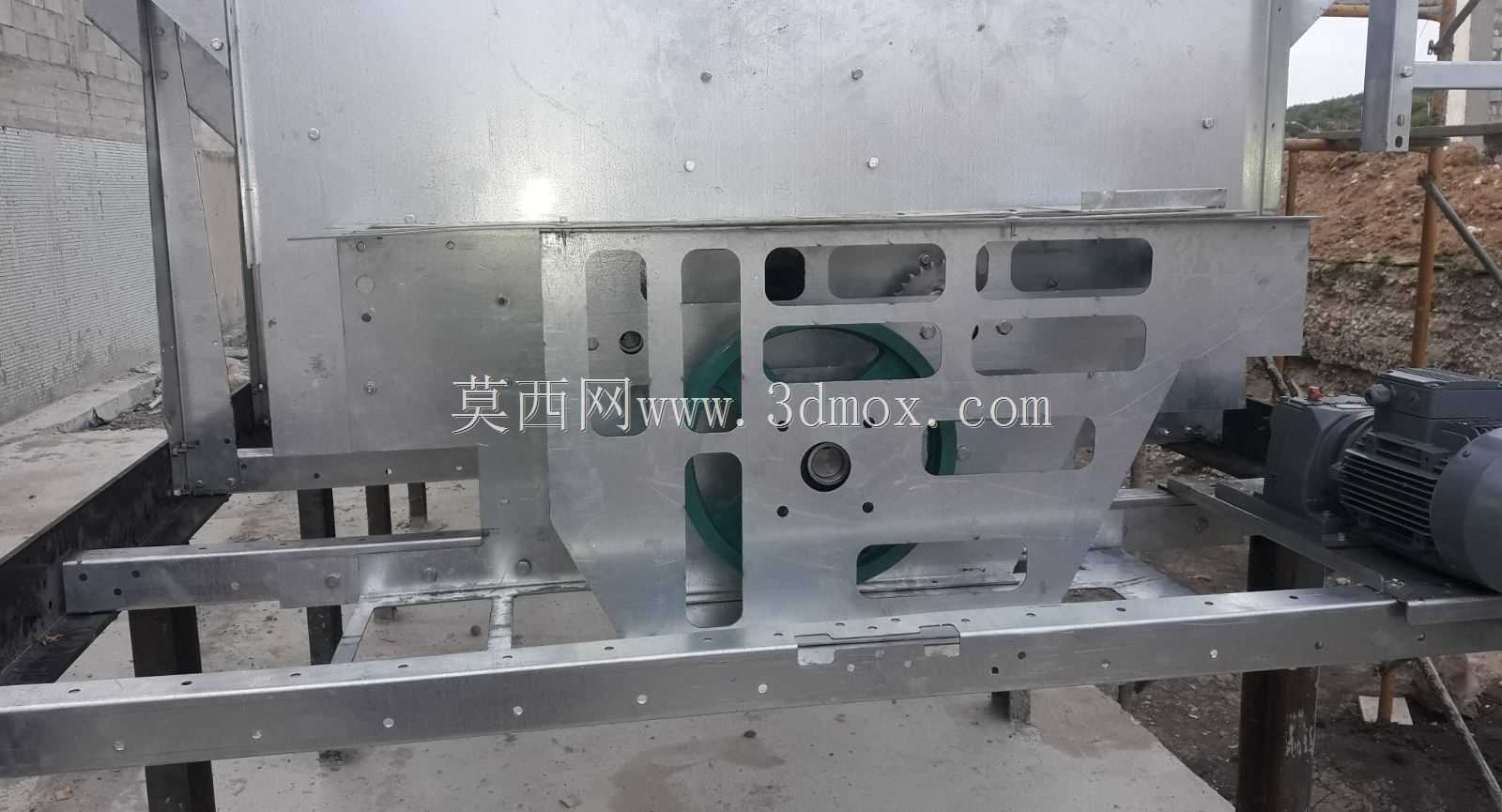

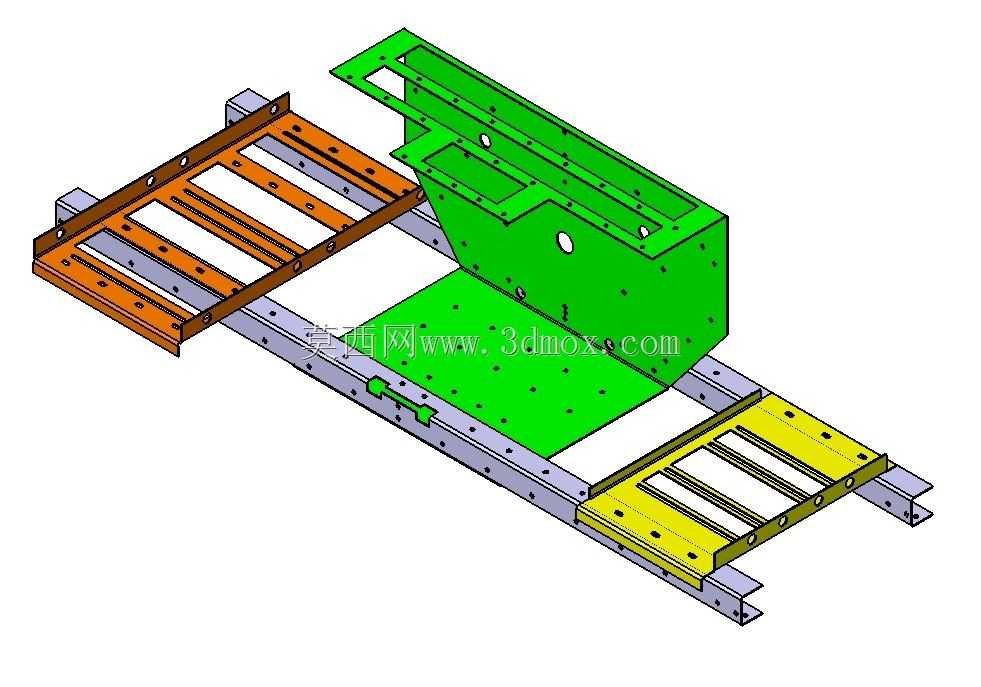

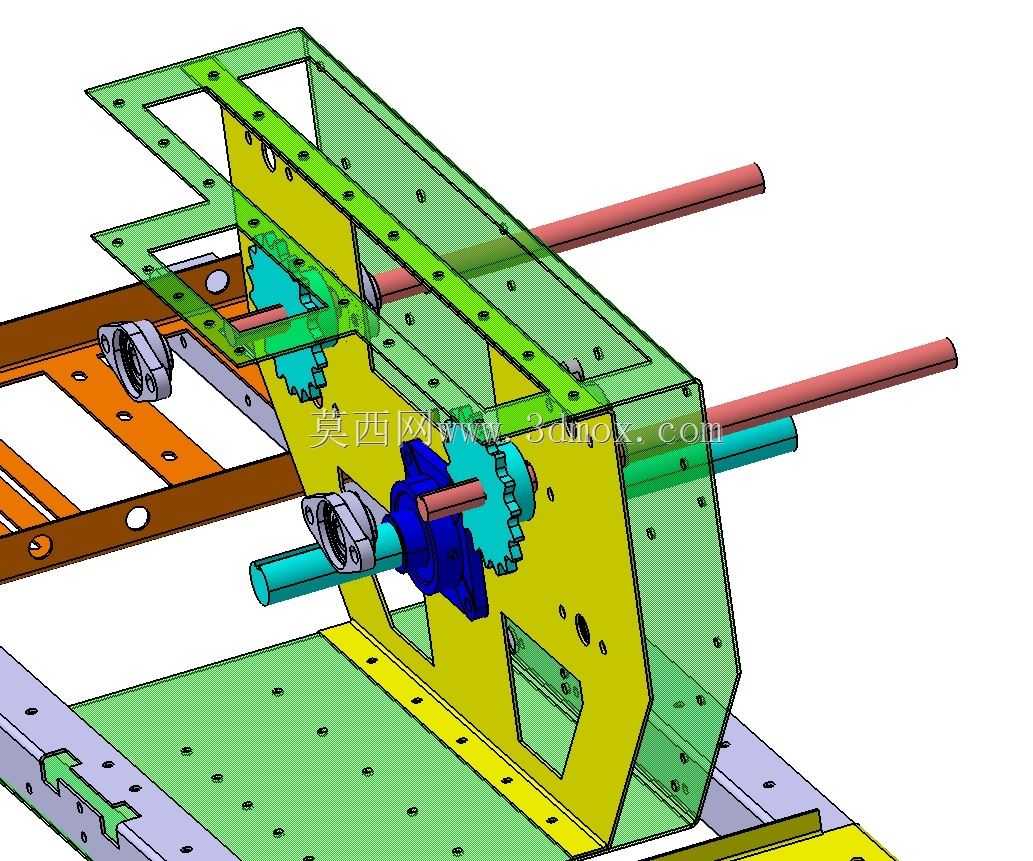

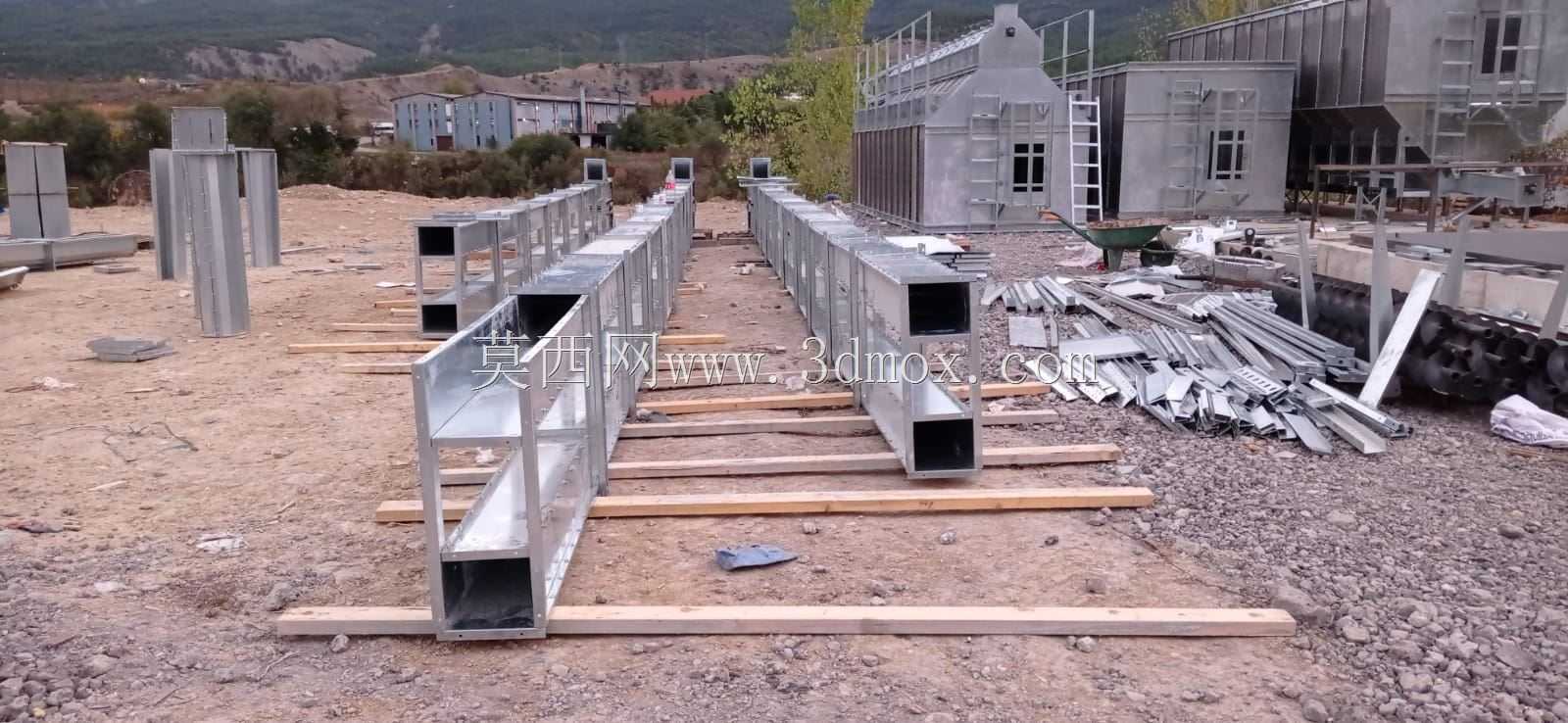

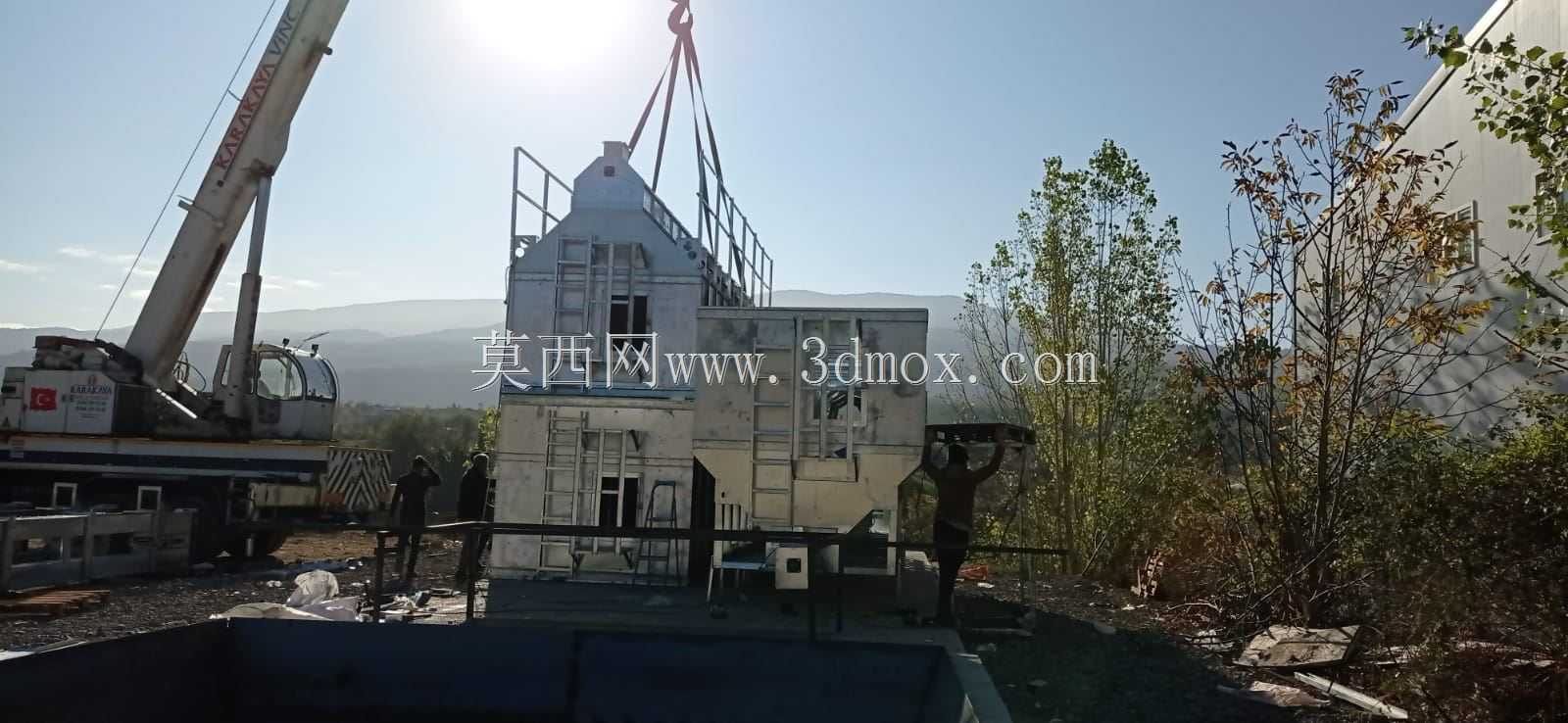

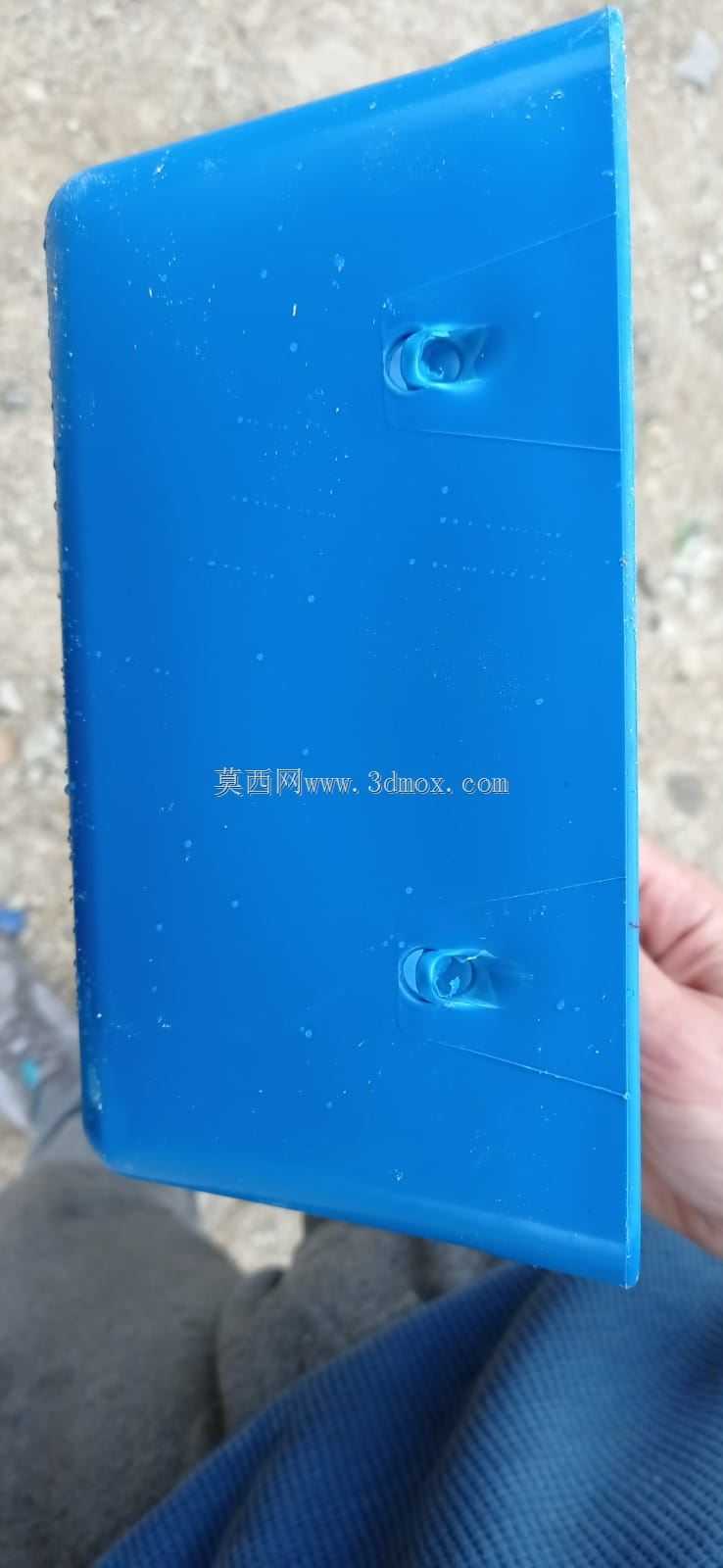

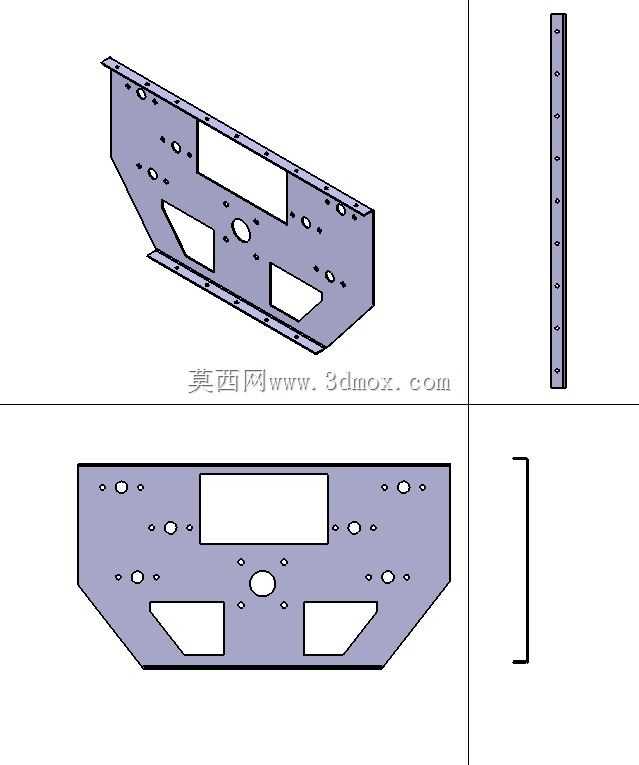

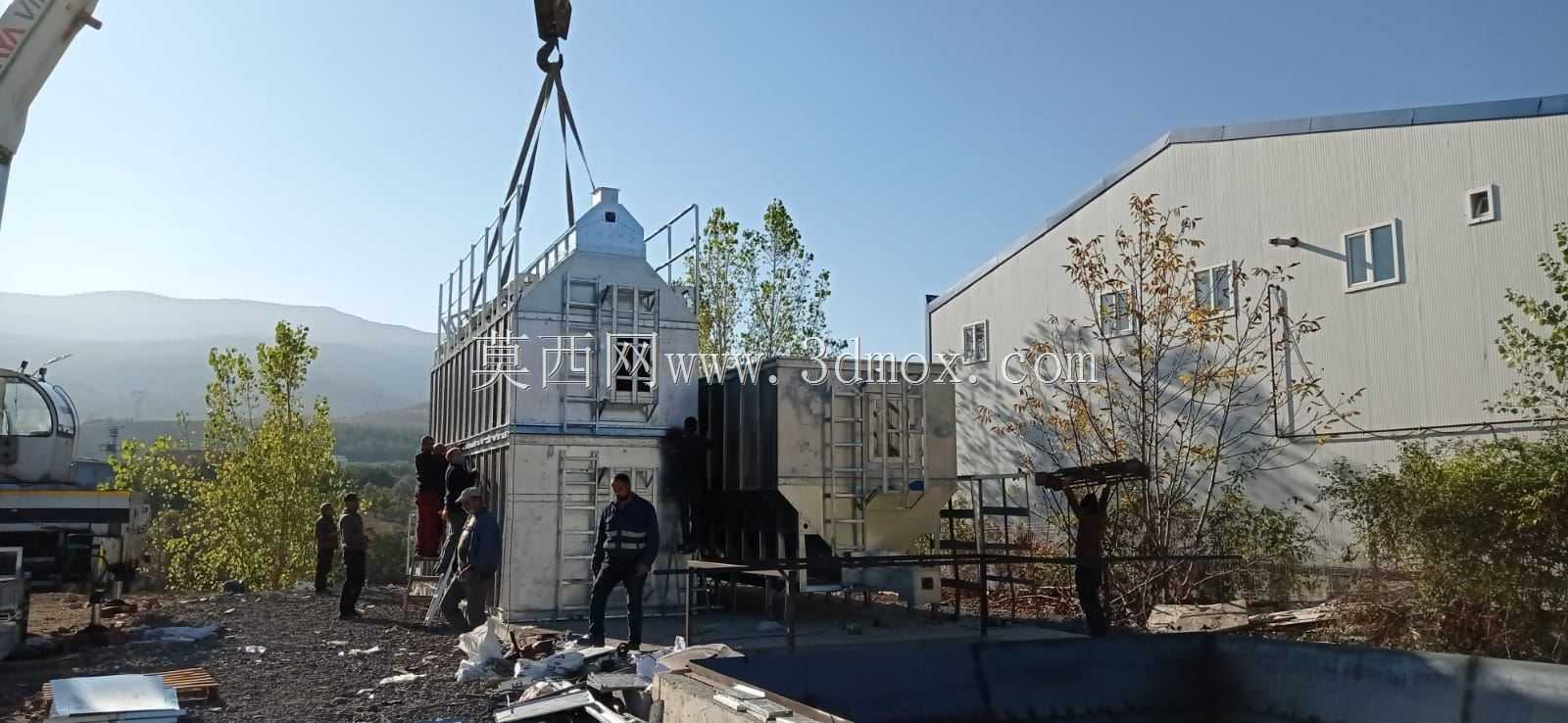

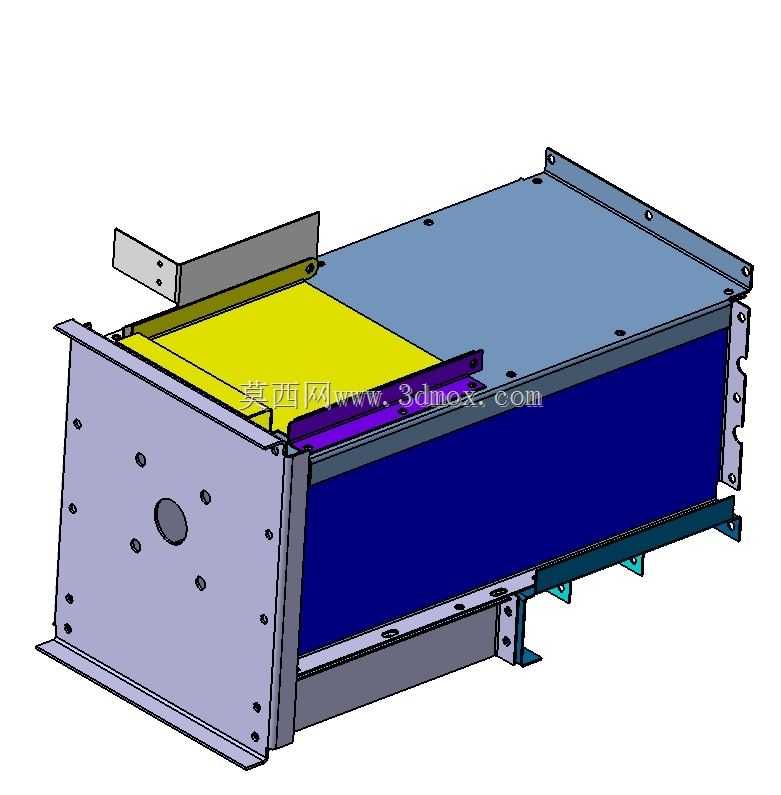

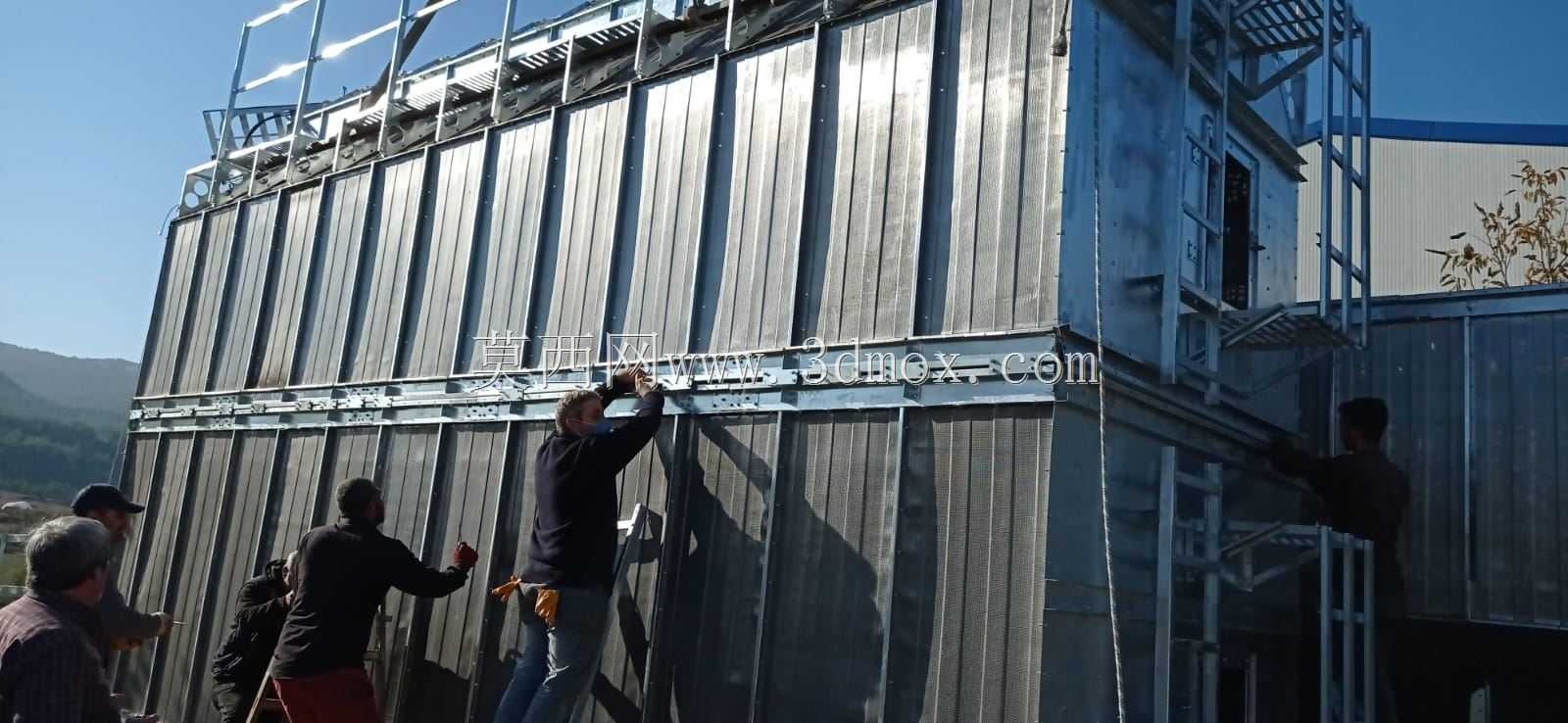

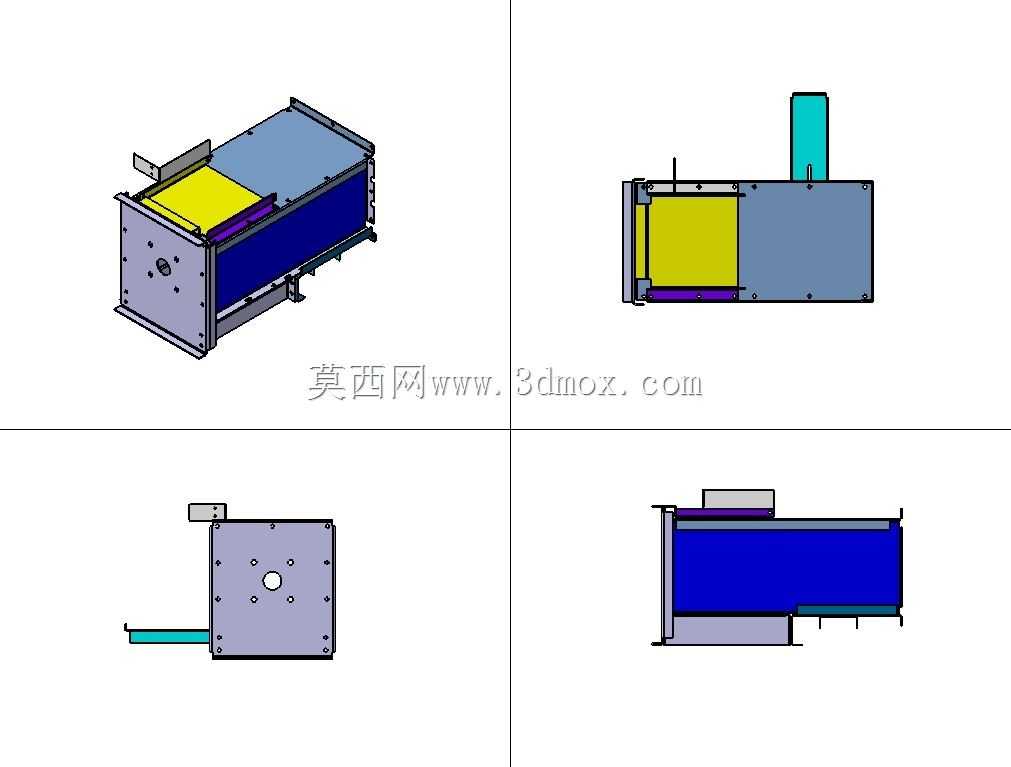

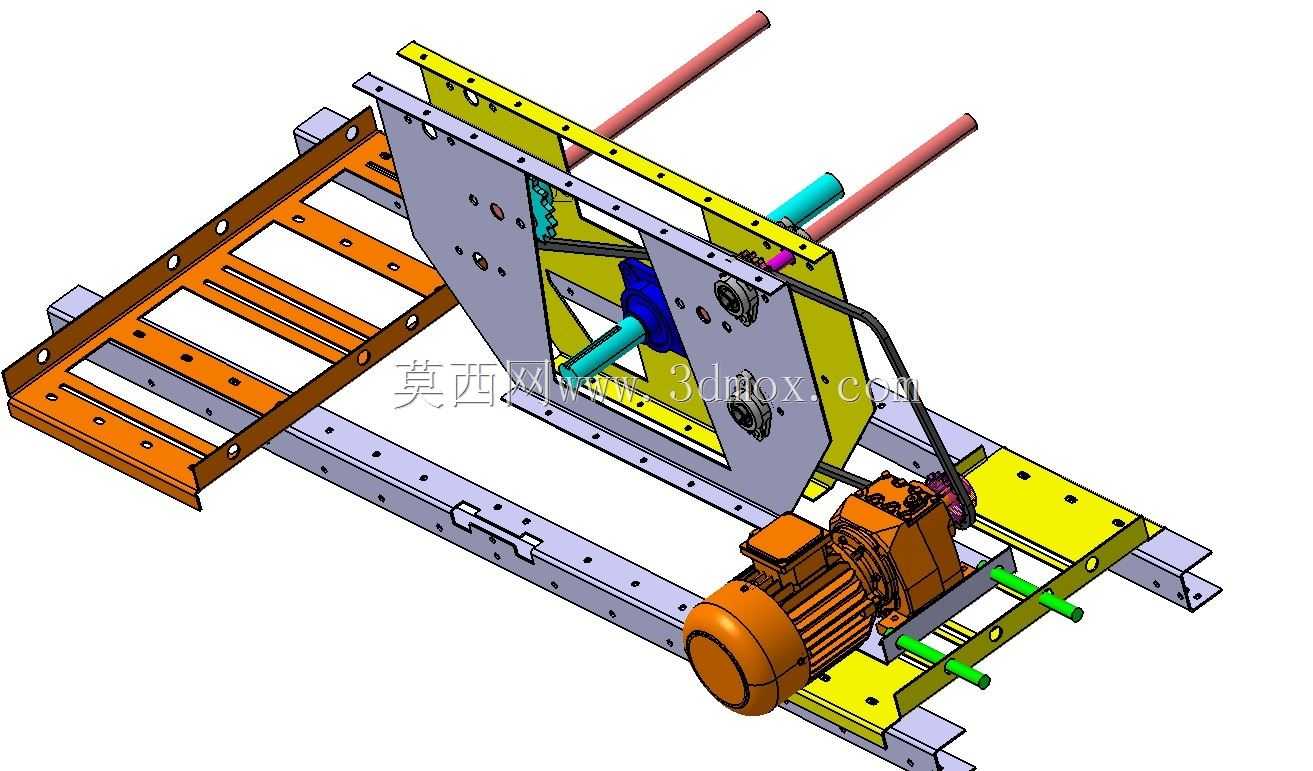

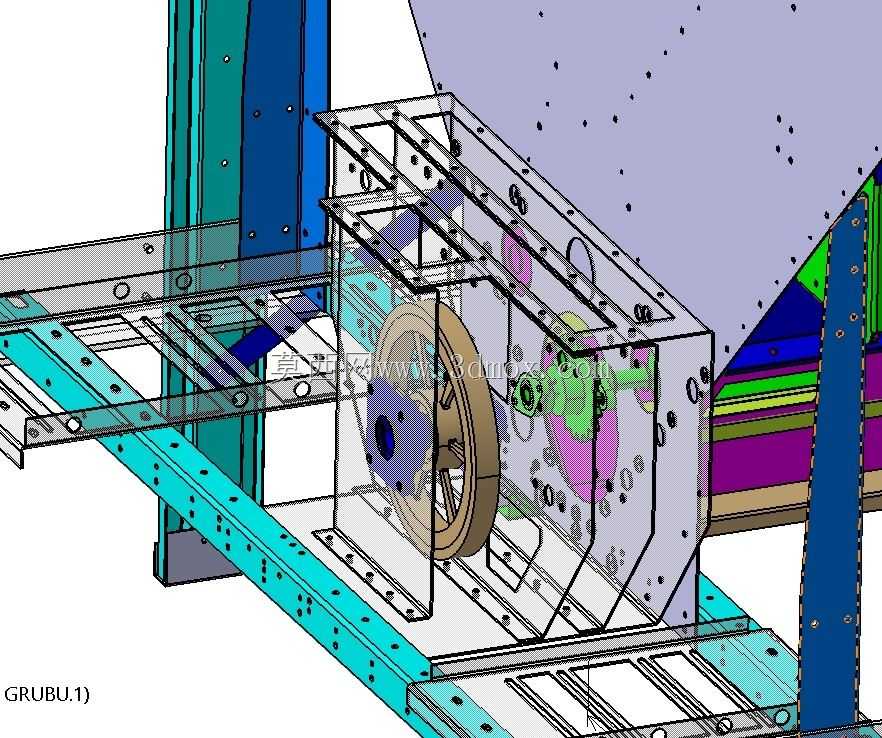

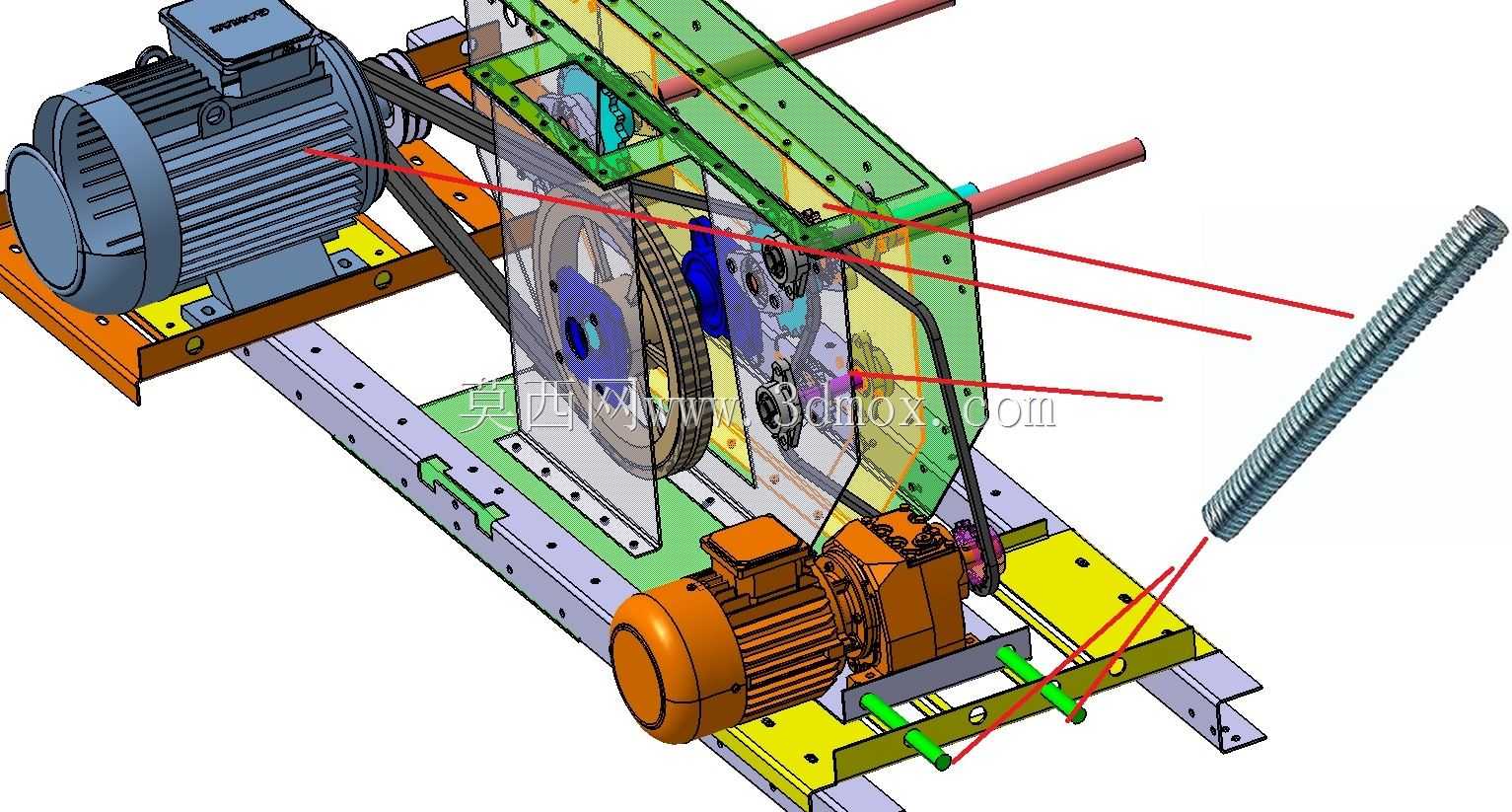

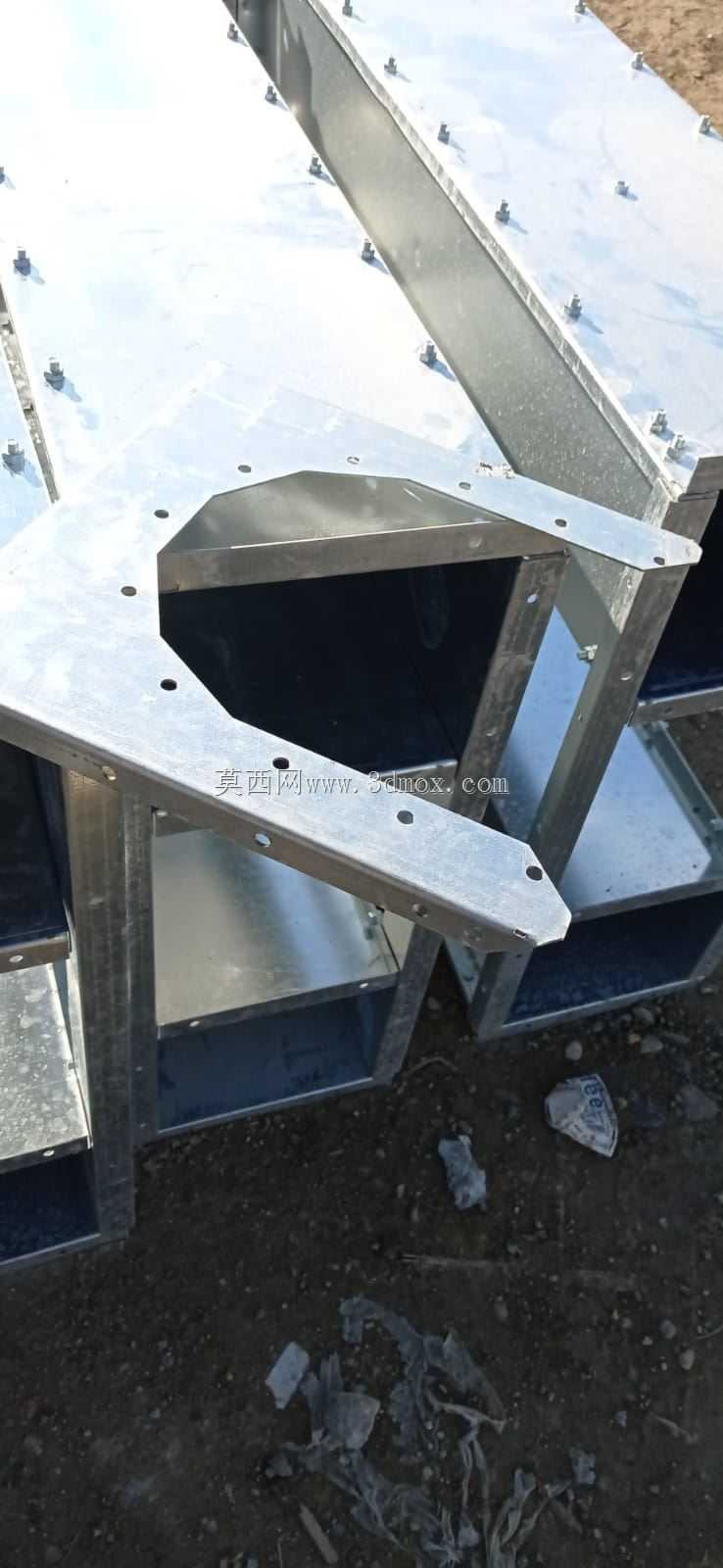

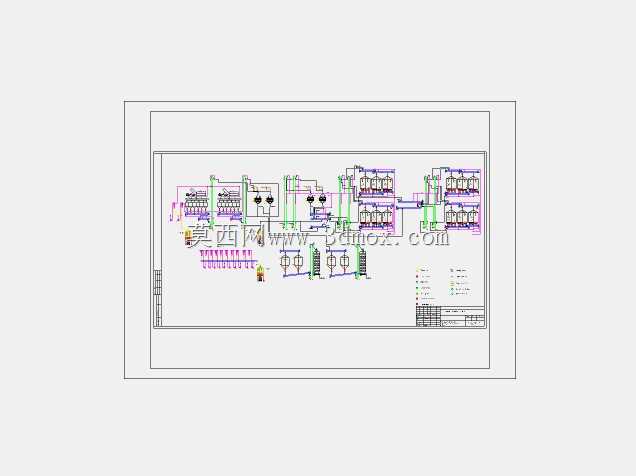

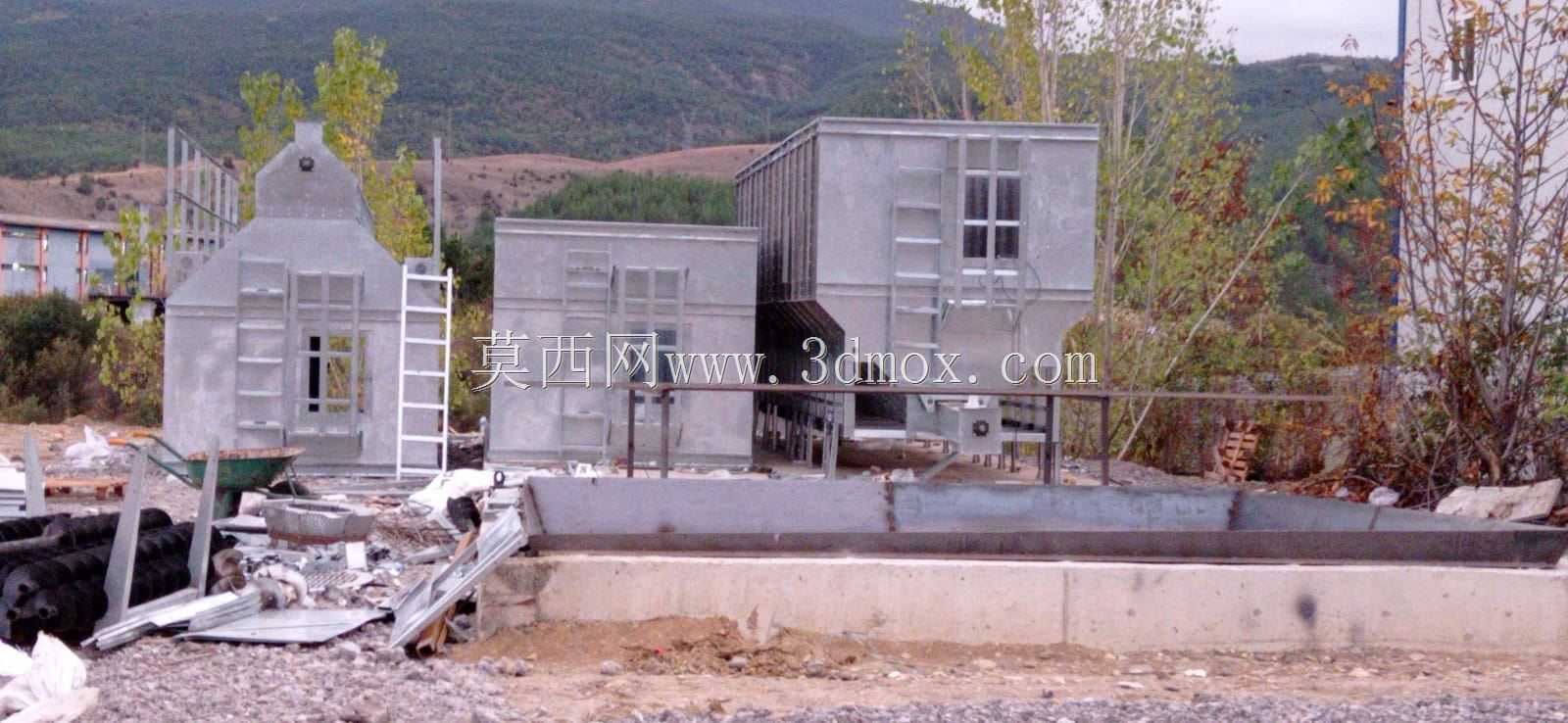

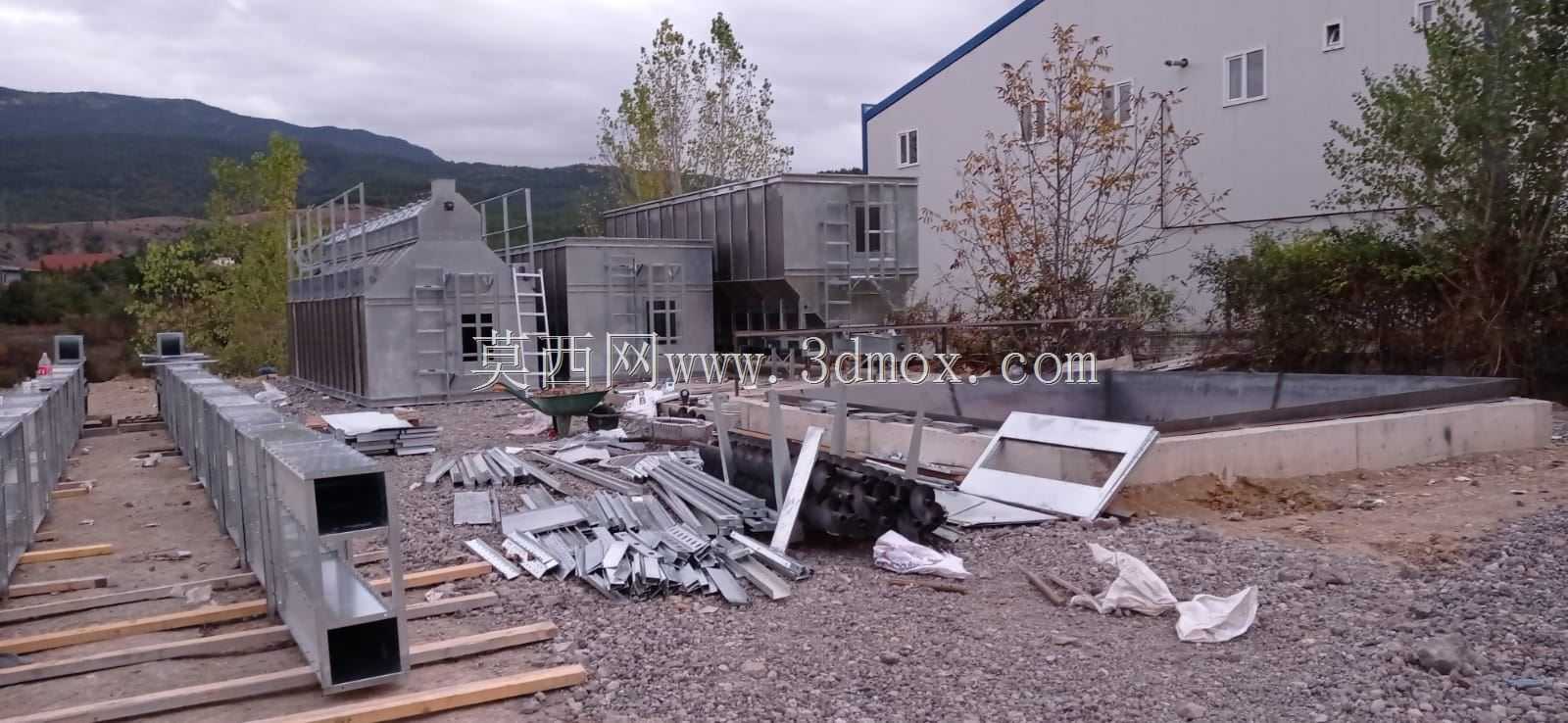

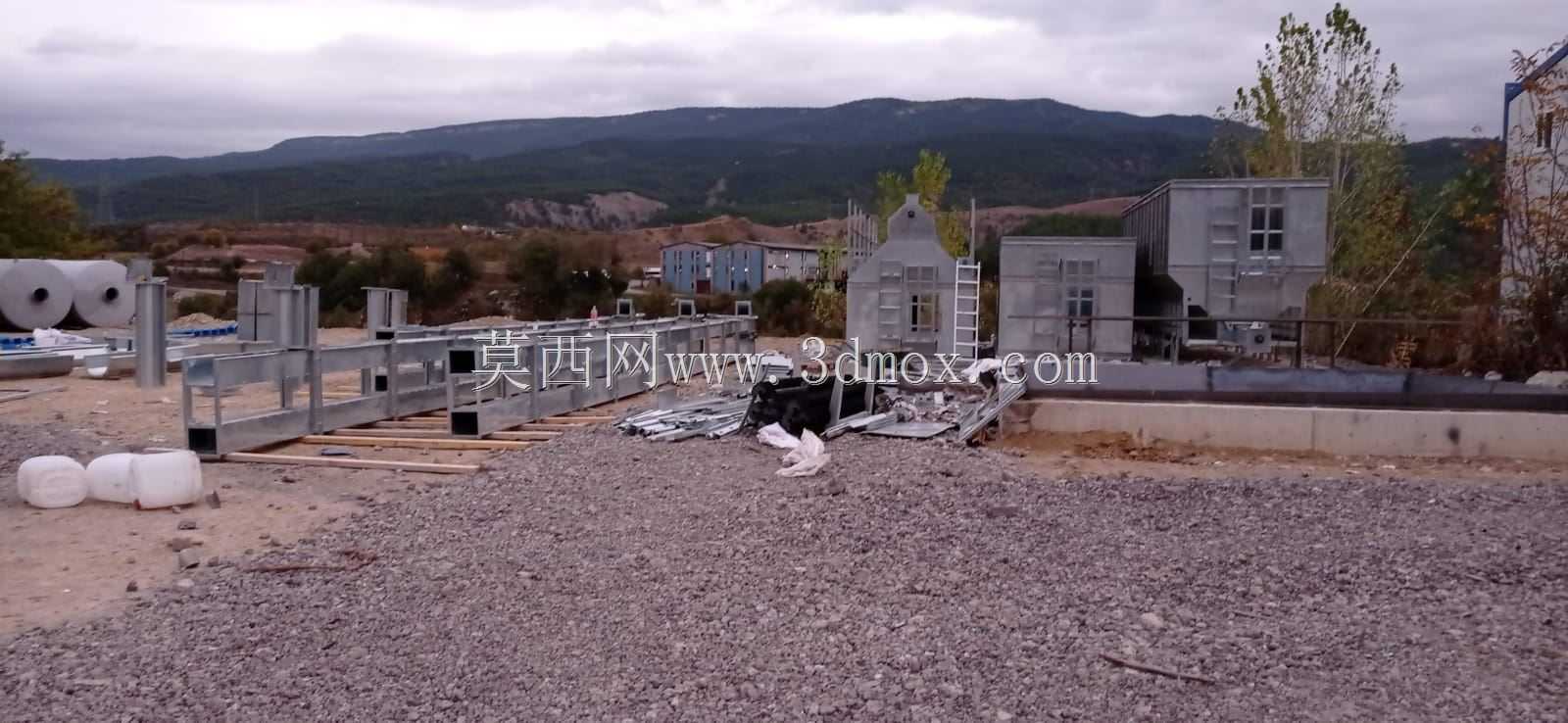

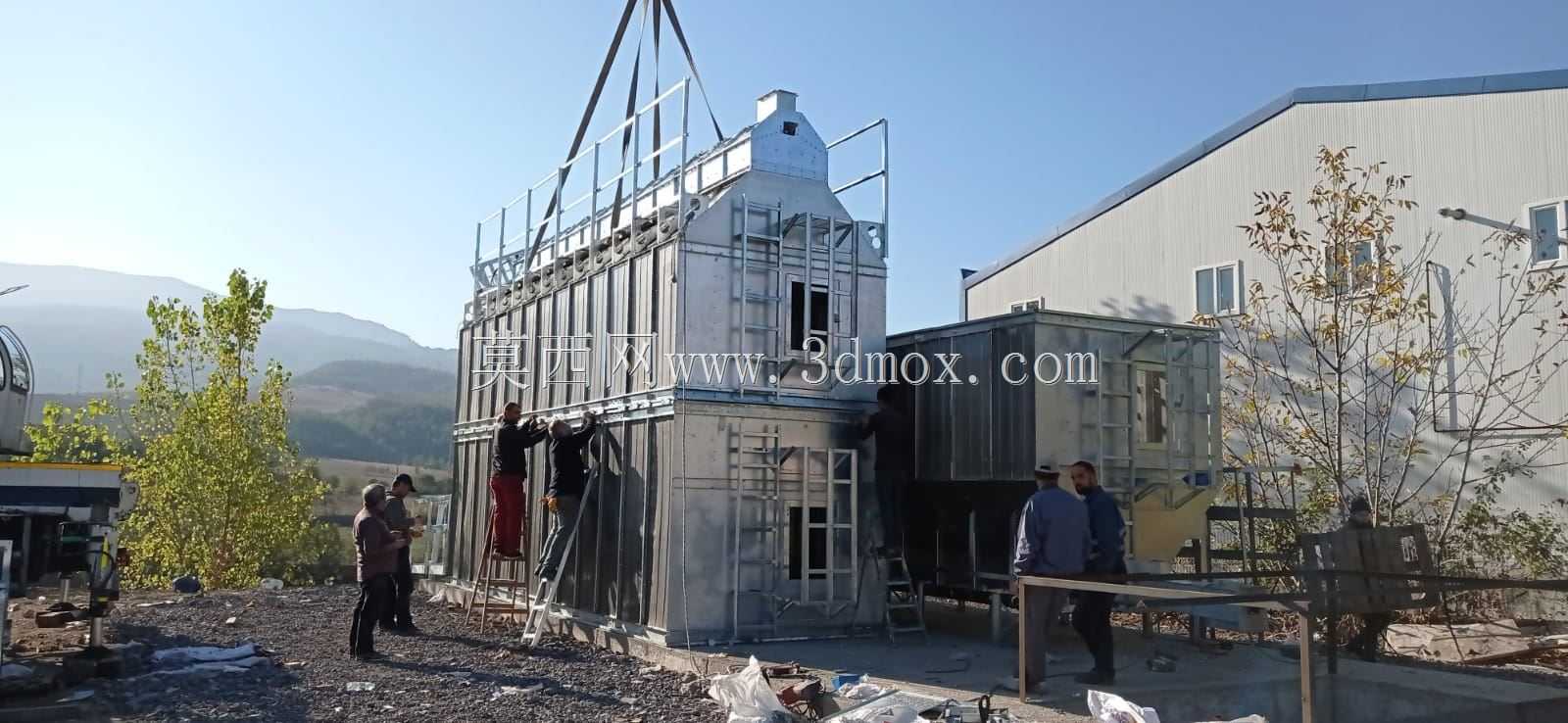

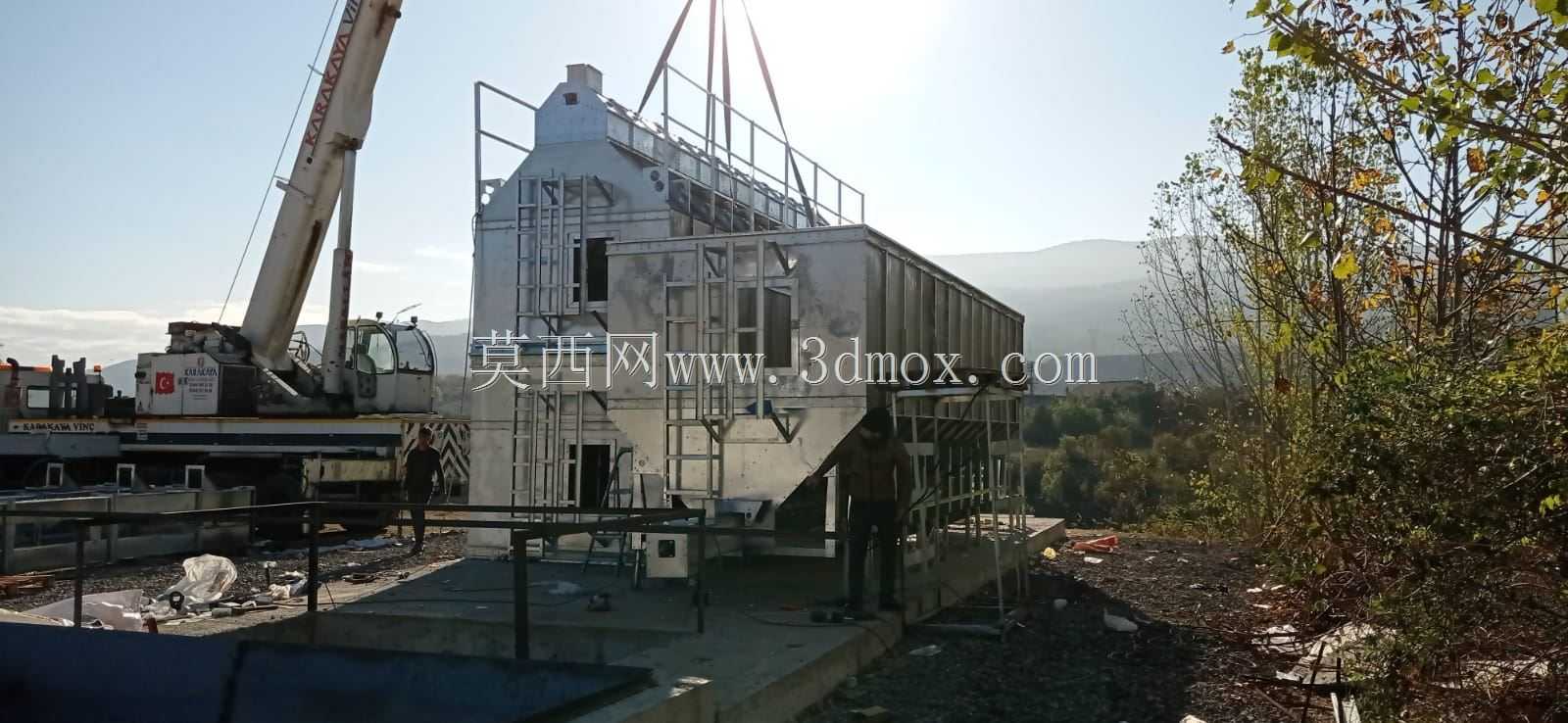

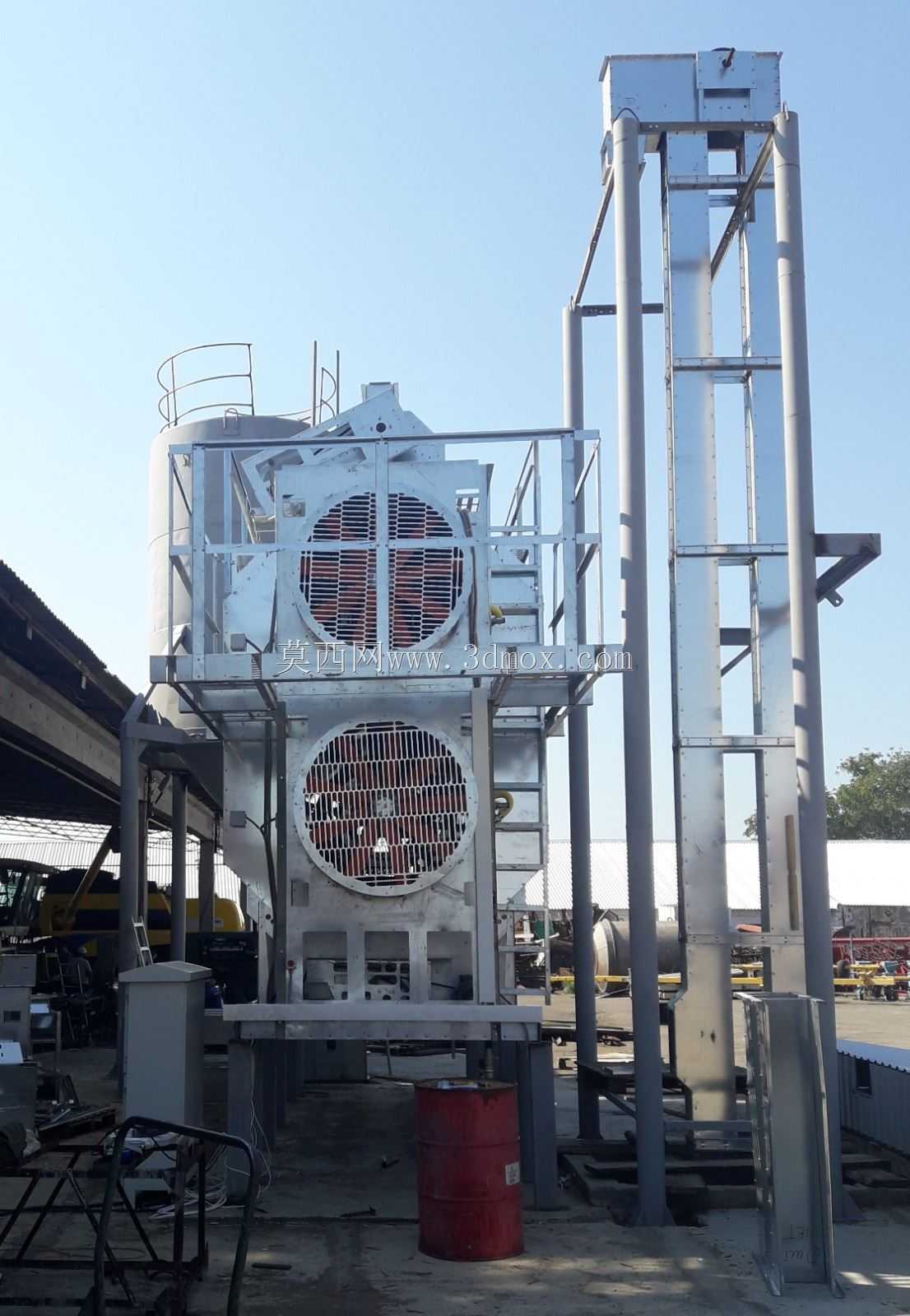

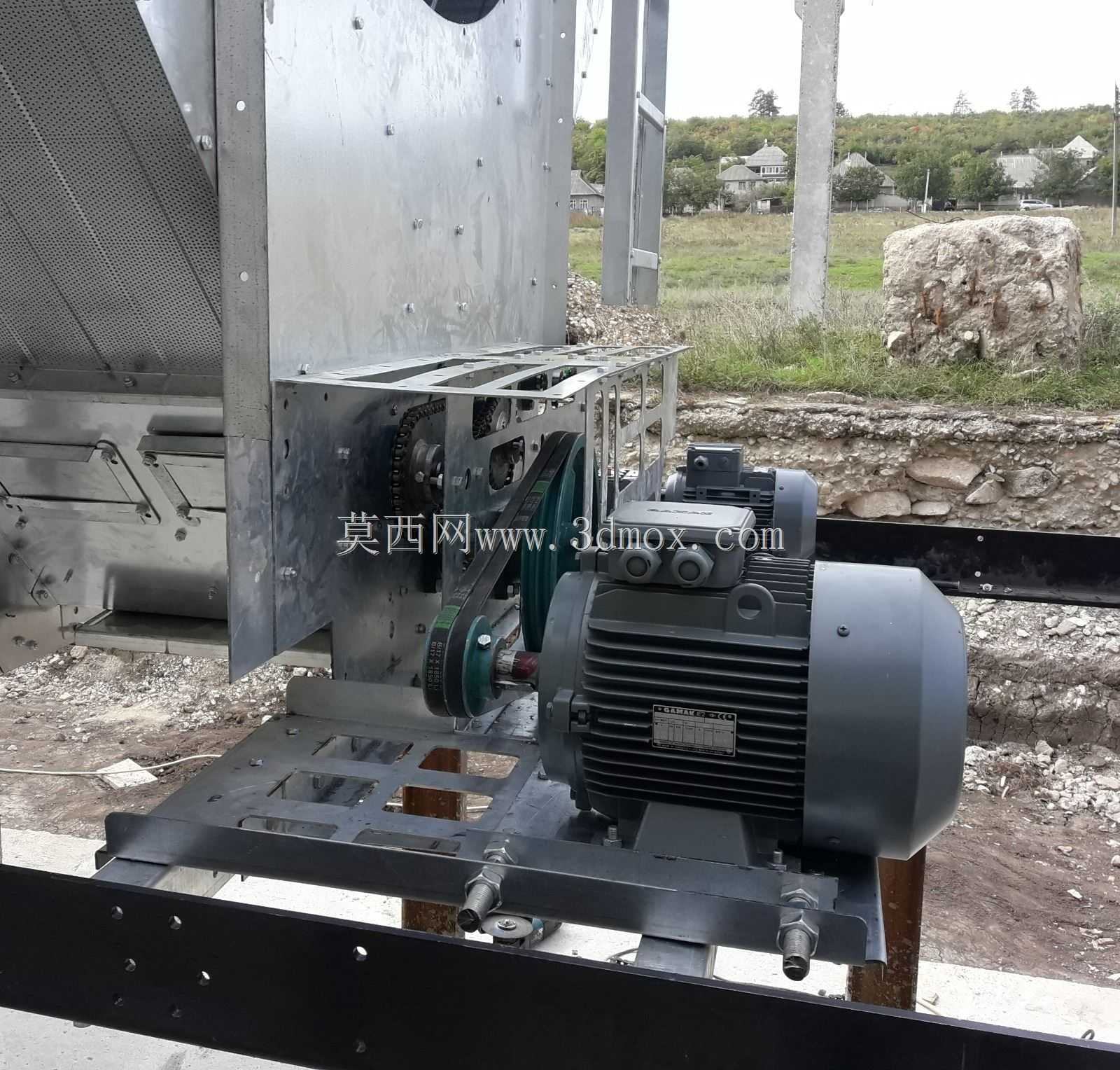

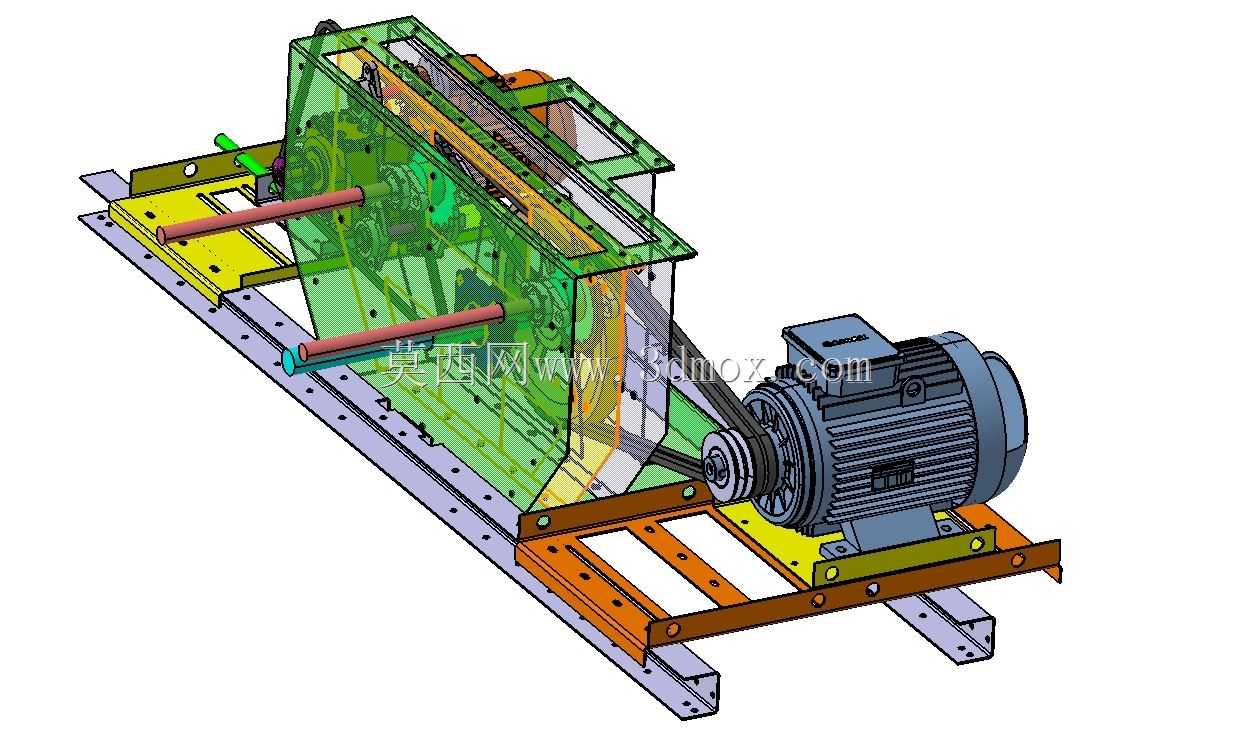

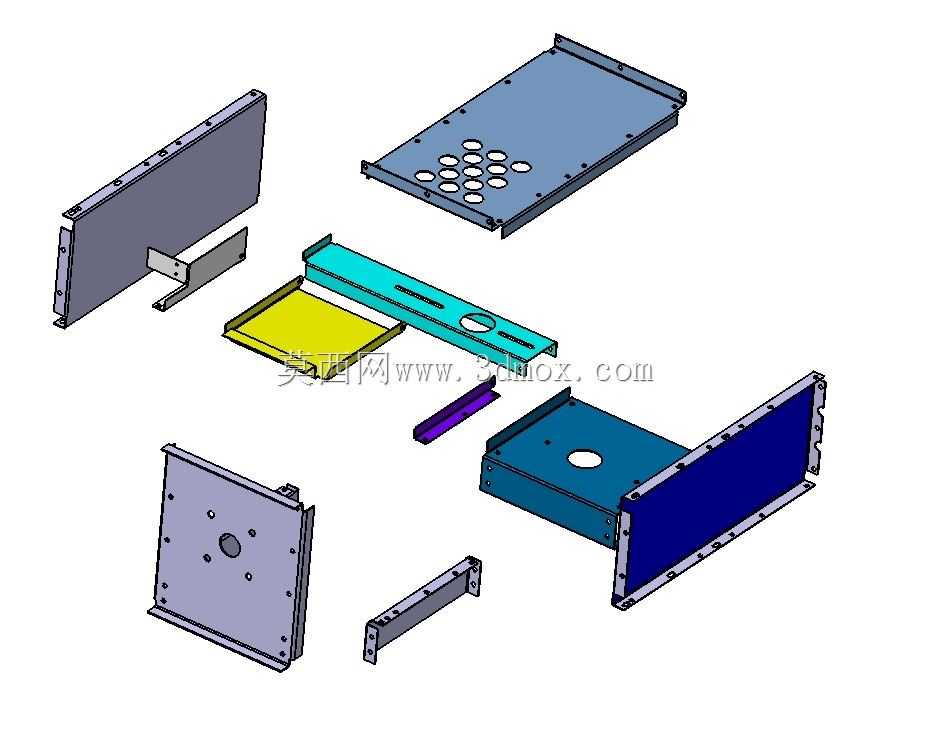

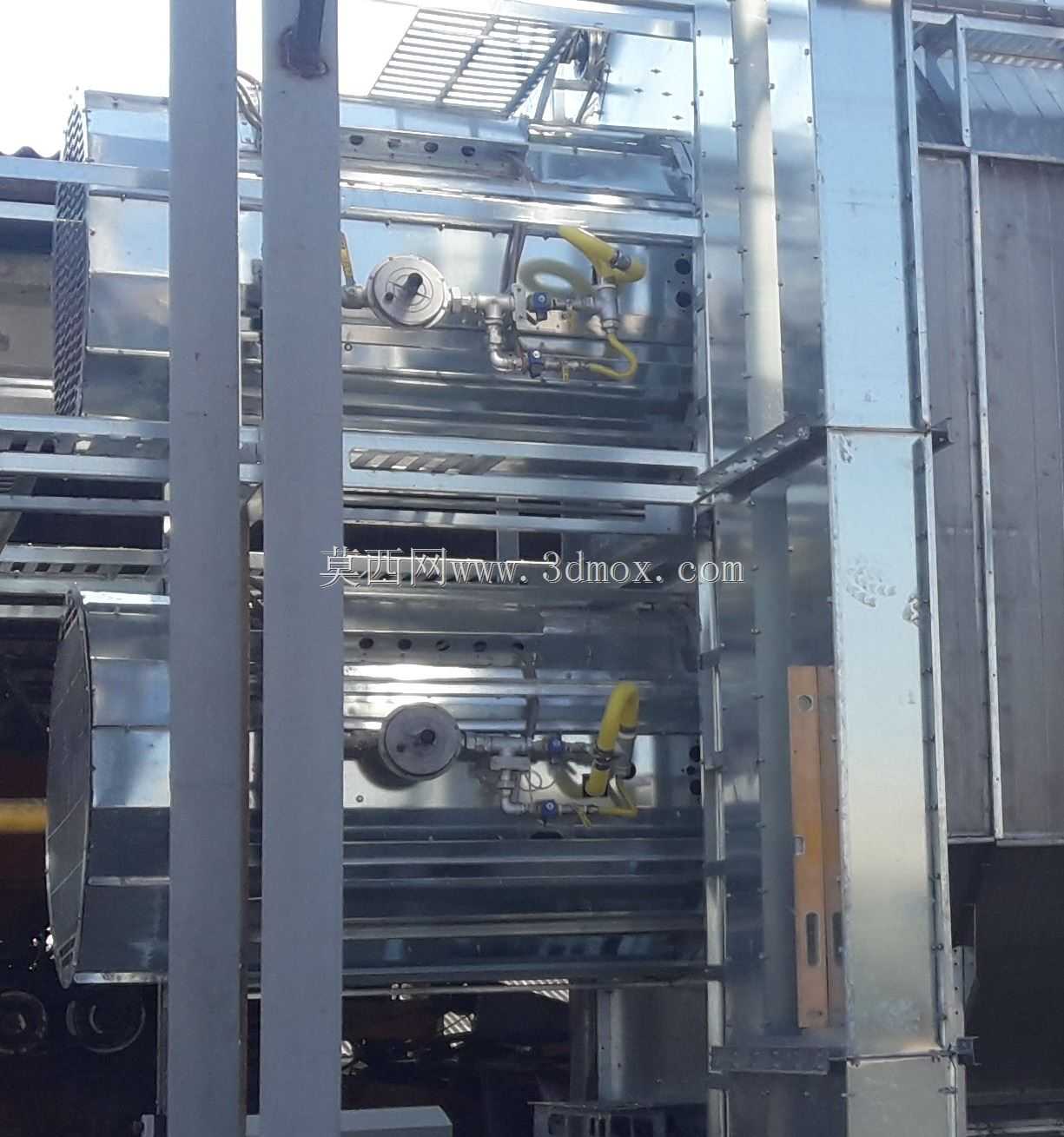

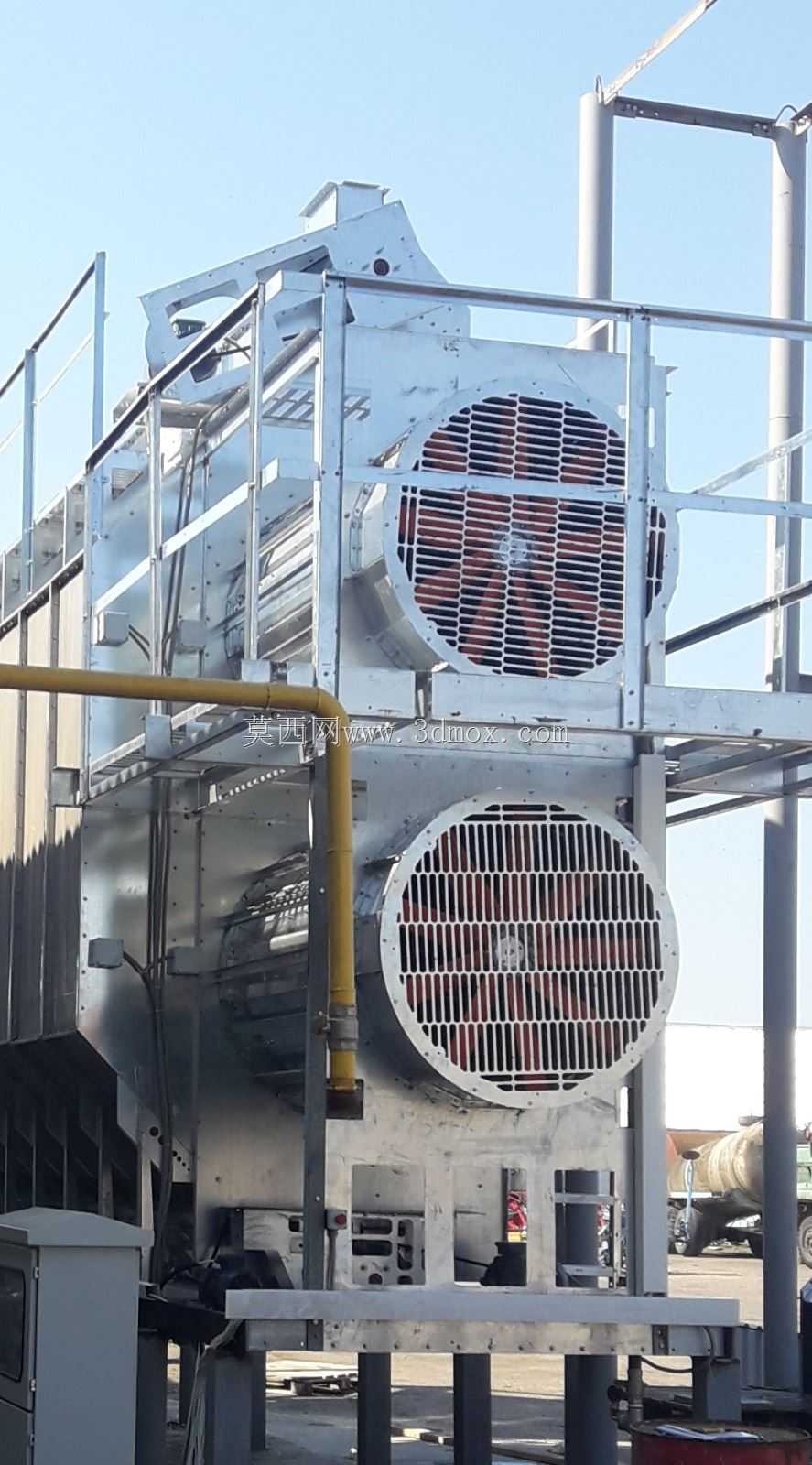

该套设备主要应用于农产品初加工领域，针对带壳坚果、杂粮谷物的批量连续烘干作业场景设计，可覆盖核桃、鹰嘴豆、扁豆、谷物等多种颗粒状农产品的降水干燥需求，适配中小型农产品加工厂、产地收储点的产后处理工序，能够有效解决新鲜采收农产品含水率过高易霉变、不耐储存的问题，替代传统自然晾晒受天气影响大、占地面积广、干燥均匀度差的痛点。设备整体采用立式塔式布局，主体分为左侧卧式烘干主舱与右侧垂直提升上料结构两大模块，卧式主舱设置上下两层独立的热风循环干燥单元，每个单元配备大直径通风格栅结构，可让热风均匀穿透铺放在舱内输送网带上的物料层，避免局部过热导致的物料焦糊或者干燥不足的问题，两层干燥单元之间设置物料翻导结构，让物料在层间转移过程中实现翻面，保证每一粒物料都能均匀接触热风，整体干燥均匀度可控制在±2%的含水率偏差范围内。右侧的垂直提升结构采用密闭式斗提设计，可将待烘干物料从地面进料口匀速提升至主舱顶部的进料匀料机构，整个上料过程处于密闭状态，避免物料输送过程中的洒落与粉尘外溢，同时提升结构的输送速度可根据不同物料的干燥需求进行匹配调整，适配不同物料所需的烘干时长要求。设备主体框架采用标准化型钢焊接成型，外部围护采用镀锌钢板拼装结构，既保证整体结构的承重强度，满足户外露天安装使用的抗风、抗腐蚀要求，也方便后期的设备检修与部件更换。在设计过程中，充分考虑了现场安装的边界条件，设备底部预留了统一高度的安装支脚，可适配常规的硬化水泥地面安装需求，不需要额外制作复杂的设备基础，主舱侧面预留了热风炉对接接口、排湿口接口，可直接匹配燃煤、燃气、生物质等多种热源的热风输出管路，设备整体的进料端与出料端都预留了与上下游输送设备对接的安装位，可直接接入农产品初加工的连续生产线，实现从进料、烘干到出料输送的全流程连续作业，不需要额外配置中转接料设备。设备的操作检修平台设置在主舱侧面，配备标准化的安全护栏与爬梯，方便操作人员定期检查舱内物料干燥状态、清理通风格栅的堵塞杂物，保障设备长期稳定运行。
