透明外壳一次性塑料打火机结构设计

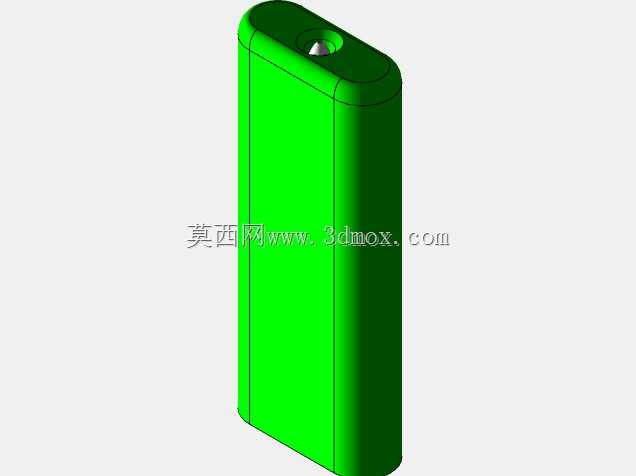

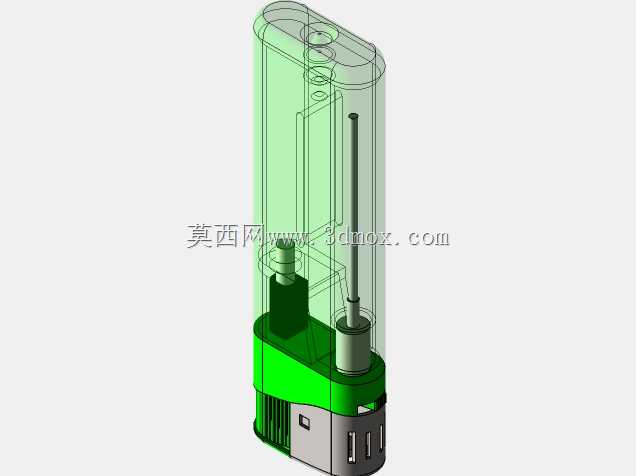

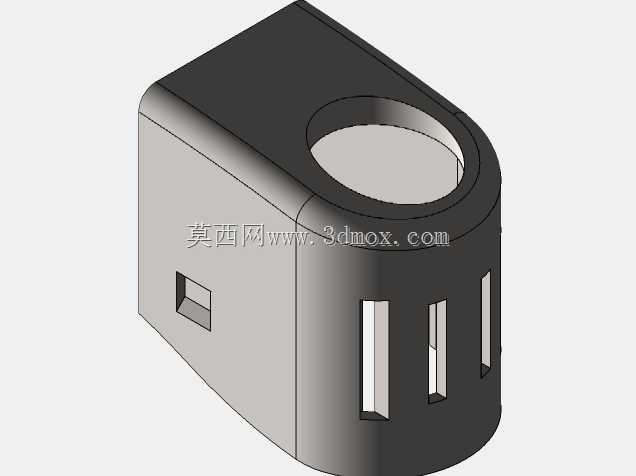

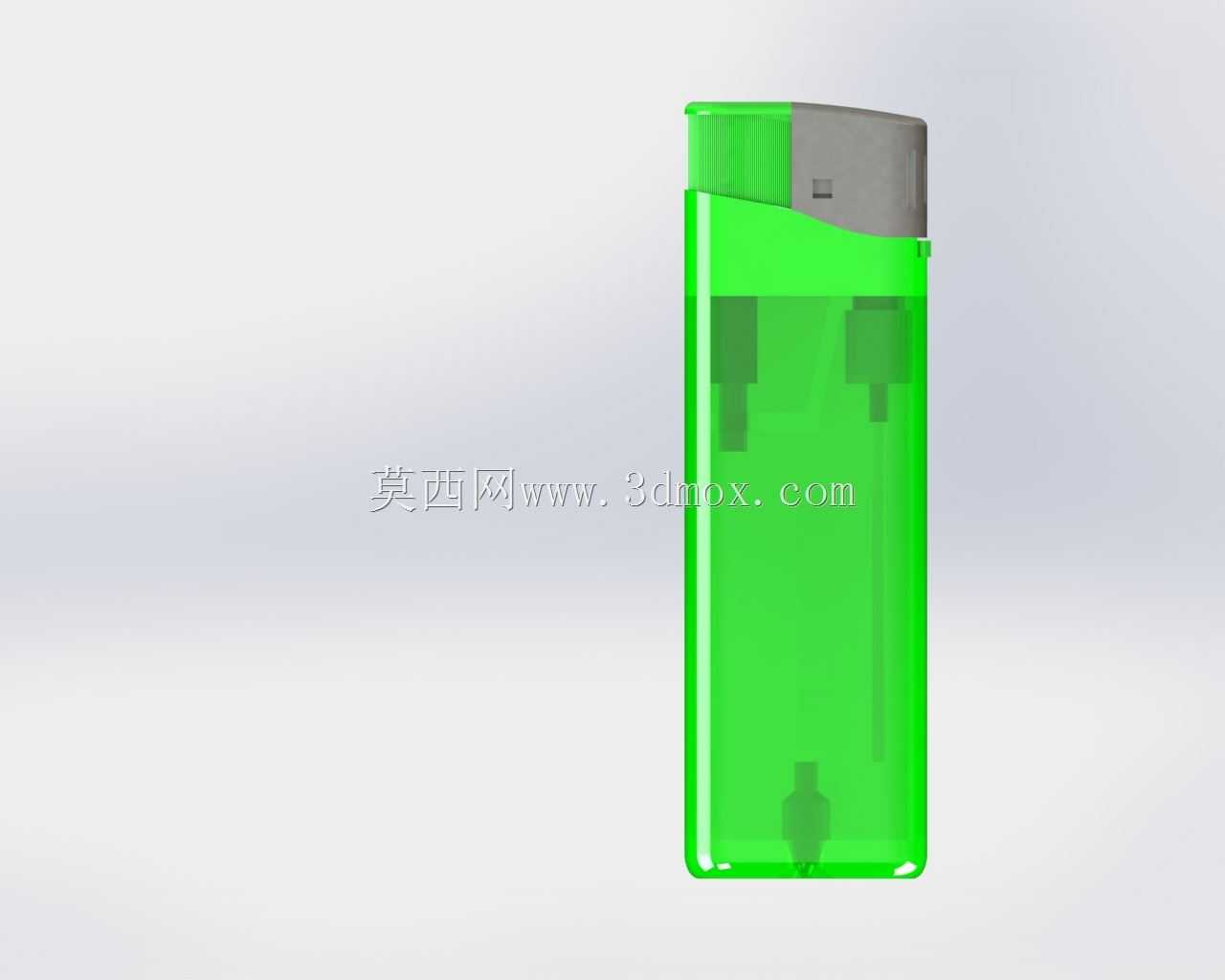

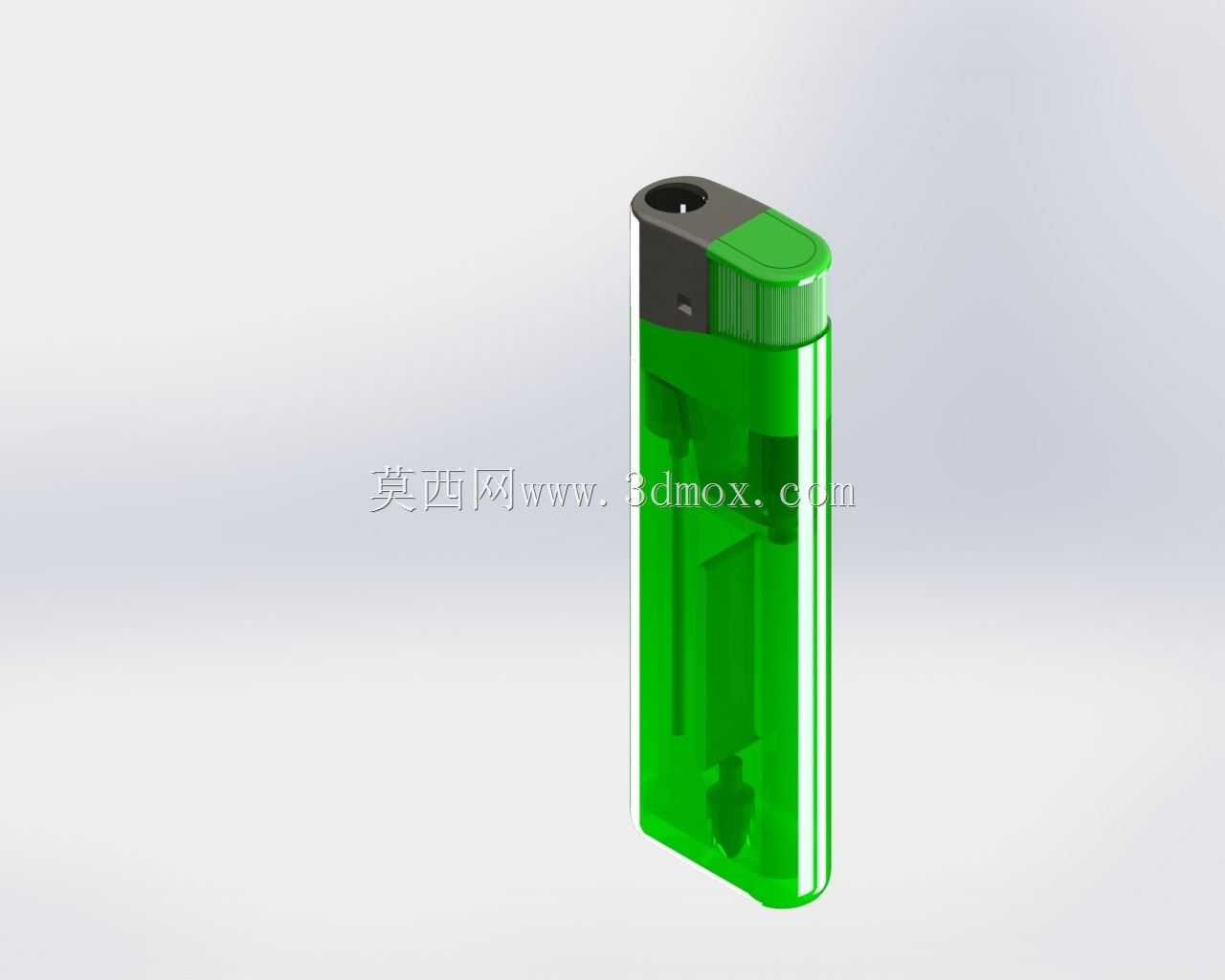

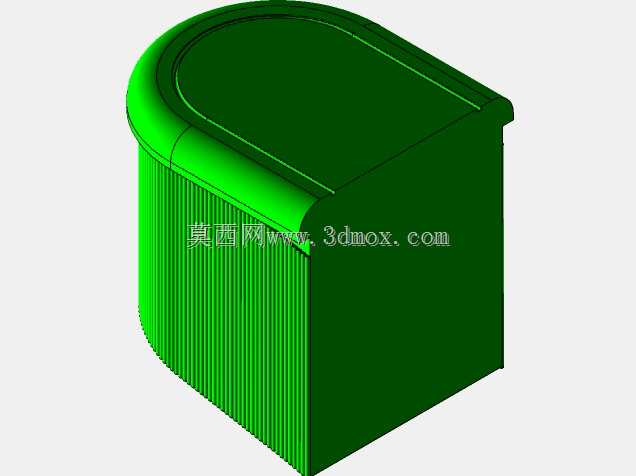

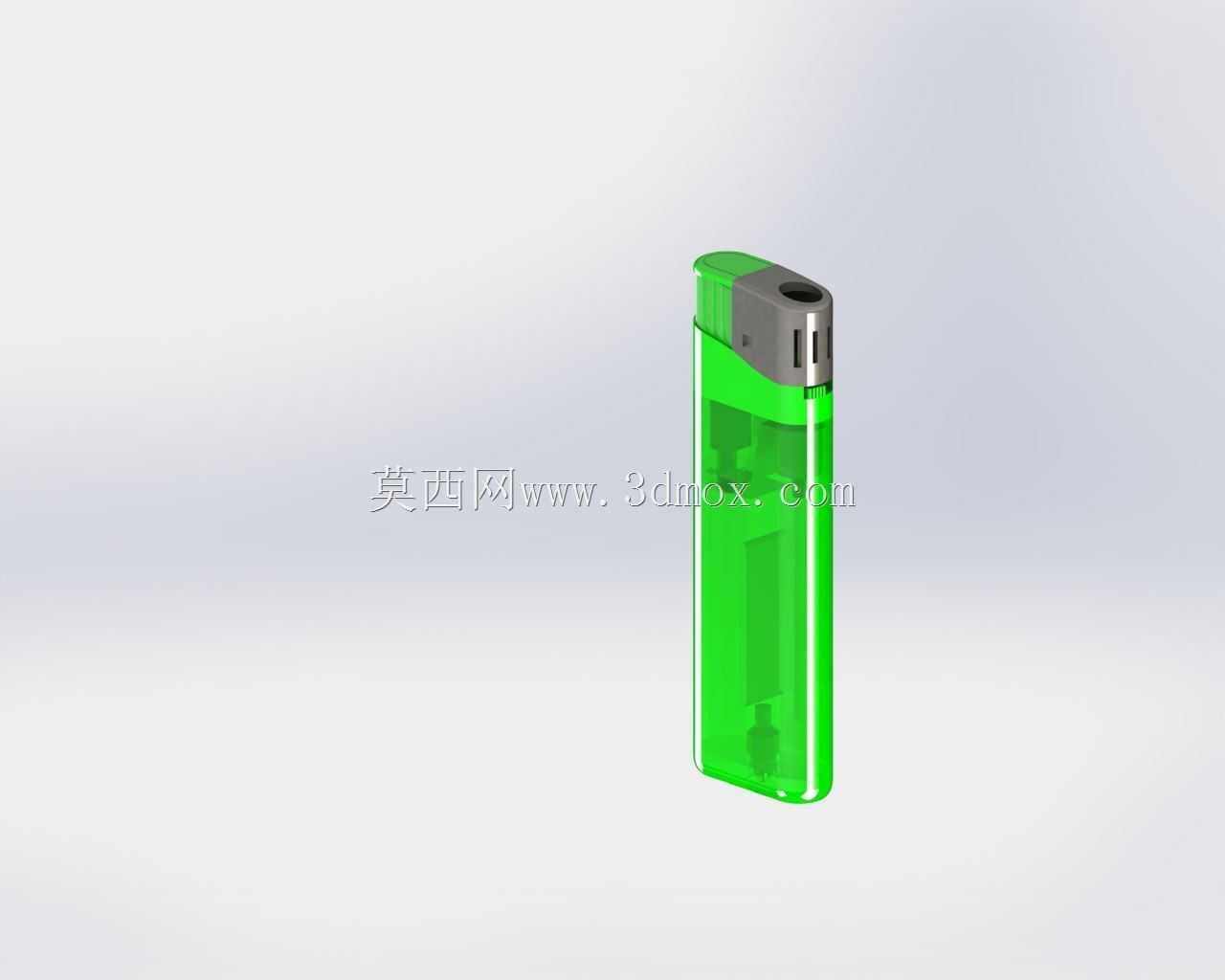

本次设计的一次性塑料打火机，是面向日常民用取火场景打造的便携取火器具，广泛适用于日常点烟、户外露营引火、厨房燃气引燃、节庆蜡烛点燃等多元民用取火场景，是民用消费领域普及率极高的小型取火工具，凭借低廉的成本、可靠的点火表现、轻便的携带属性，成为大众日常取火的首选器具之一。整体设计围绕低成本量产、高使用可靠性、便携握持手感三大核心方向展开，外壳采用半透明AS塑料注塑成型，既可以直观观测内部燃料剩余存量，方便使用者及时判断剩余使用时长，又能通过亮面注塑工艺获得顺滑的外观质感，同时塑料材质本身具备优异的抗摔缓冲性能，日常使用中意外跌落不易出现壳体开裂漏液的问题。产品整体采用符合人体工学的长条形圆角柱体结构，整体截面为适配手掌握持的微弧矩形，边角全部做R2以上的圆角过渡，避免尖锐棱角带来的握持硌手感，单手握持时拇指可以自然搭放在顶部的点火按键区域，按压施力的行程与反馈力度经过反复调校，既不会因为按压力度过大导致单次点火费力，也不会因为按键过松出现误触点火的安全隐患。顶部的金属风罩采用0.3mm厚的镀锡钢板冲压成型，风罩侧面开设对称的通风孔，既可以保证明火燃烧时的氧气供给，让火焰在微风环境下也能稳定燃烧不熄灭，又能阻挡外部杂物直接接触火焰，降低使用过程中的烫伤风险，风罩与塑料壳体采用卡扣式装配结构，不需要额外的粘接或螺丝固定，能够大幅提升自动化产线的装配效率，适配大规模量产的成本控制需求。内部的储气腔与外壳一体注塑成型，省去了额外内胆部件的装配成本，腔体内壁经过精度控制，保证燃料存储的密封性，避免长期存放出现燃料挥发泄漏的问题；导气管采用耐丁烷腐蚀的硬质塑料材质，从储气腔底部延伸至风罩内部的点火口，搭配底部的可调火焰调节阀，使用者可以通过转动底部的调节齿圈，灵活调整火焰的高度，适配不同场景下的取火需求，比如户外引火时可以调大火焰获得更高的点火效率，日常点烟时可以调小火焰避免灼烧到手指。压电点火模块被固定在壳体顶部的安装槽内，与点火按键做联动结构设计，按压按键时触发电火花，同步开启出气阀释放丁烷气体，实现按压即点火的操作逻辑，整个点火动作的响应延迟控制在0.1秒以内，保证单次按压的点火成功率。整体外形尺寸控制在长度80mm、宽度25mm、厚度12mm的范围内，整体重量控制在18g左右，不管是放入牛仔裤口袋、衬衫胸袋还是随身烟盒内，都不会产生明显的异物感，完全适配日常随身携带的尺寸边界，壳体外部没有多余的突出结构，避免放在口袋中与钥匙、硬币等物品摩擦产生误触发，同时外壳的结构强度经过跌落测试验证，从1.2米高度自由跌落至水泥地面不会出现壳体碎裂、点火机构失效的问题，能够满足日常使用的耐用性要求。
