6吨级立式液压动力执行油缸结构

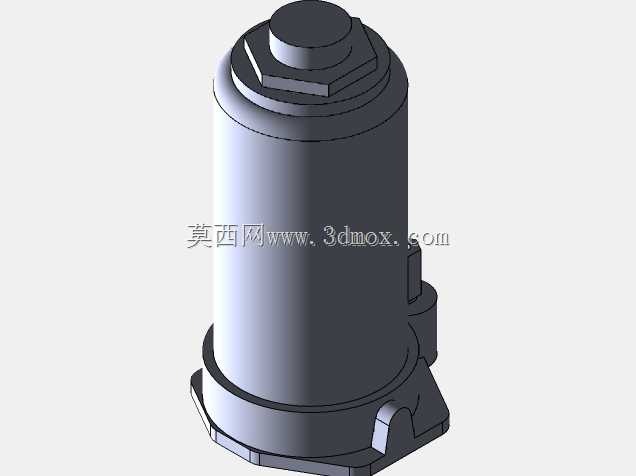

这款立式液压缸是重载液压系统中的核心执行元件，主要应用在中小型设备顶升、工装夹具夹紧、小型工程机械作业支撑、仓储物流设备举升等场景中，能够将液压系统的液体压力能稳定转化为直线往复运动的机械能，为作业环节提供稳定可控的大推力输出，适配额定6吨的工作载荷需求，可在中低压液压回路中长时间稳定运行，满足常规工业场景下的直线驱动需求。从实际用途来看，该油缸可独立作为小型顶升装置的动力核心，也可集成在各类专用设备中作为执行端，比如配套在小型维修举升设备上完成重物抬升，或是集成在自动化生产工装中完成工件的压紧、定位动作，也可用于小型工程作业中的构件推移、支撑锁紧，适配场景覆盖机械维修、轻工制造、仓储装卸、小型工程施工等多个领域，相比同载荷的机械传动结构，液压驱动的形式具备出力大、运行平稳、可实现过载保护、启停响应快的优势，能够在复杂工况下保持稳定的作业状态。在功能特性设计上，这款油缸采用单杆活塞式的结构布局，缸体为立式安装形态，顶端设置了锁紧螺母结构，可用于调整活塞杆的伸出极限位置，也可配合外接连接件完成执行端的固定安装；缸体底部采用带定位凸台的法兰式安装结构，安装时可通过底部的定位结构快速找准安装基准，配合紧固件即可完成牢靠固定，避免油缸在大推力输出时出现偏移晃动；缸体侧部预留了油道接口位置，可方便接入液压系统的进出油管路，整体结构做了集成化设计，减少了外接管路的冗余布局，降低了漏油风险。设计思路上，这款油缸优先考虑了重载工况下的结构强度，缸筒部分采用等壁厚的圆柱结构，在保证额定载荷下结构强度余量充足的前提下，尽可能控制缸体的整体重量，避免不必要的材料浪费；端部的密封结构做了内嵌式设计，可有效阻挡外界粉尘、水汽进入缸体内部，保护内部活塞与密封件，延长油缸的整体使用寿命；顶部的六角锁紧结构设计，既方便安装时的扳手夹持操作，也可在活塞杆行程调整后完成锁紧固定，防止作业过程中出现行程偏移。从外形尺寸与安装边界来看，该油缸整体高度为22厘米，活塞杆完全伸出后的整体长度为42厘米，缸体外径为常规立式油缸的通用尺寸，底部安装法兰的固定孔位间距适配同规格油缸的通用安装标准，可直接替换同参数的老旧油缸完成设备维修更换，不需要对原有设备的安装基座做额外改造；安装时需要预留足够的活塞杆伸出空间，保证油缸运行过程中不会与周边构件发生运动干涉，同时要预留出油路管路的连接操作空间，方便后期的维护与检修。
