立式加工中心用双工位回转液压夹具

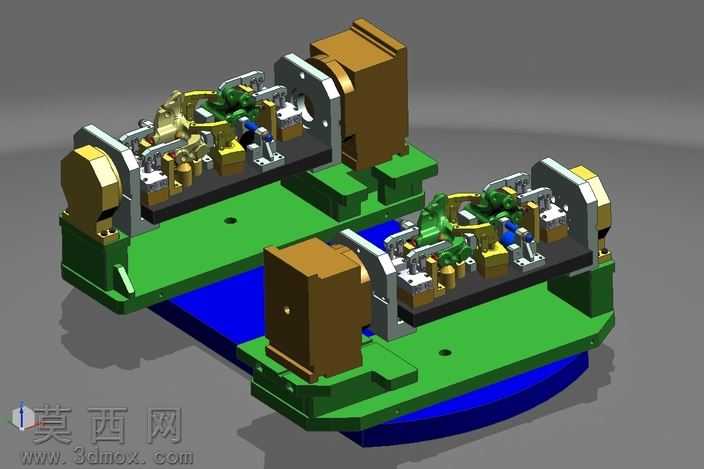

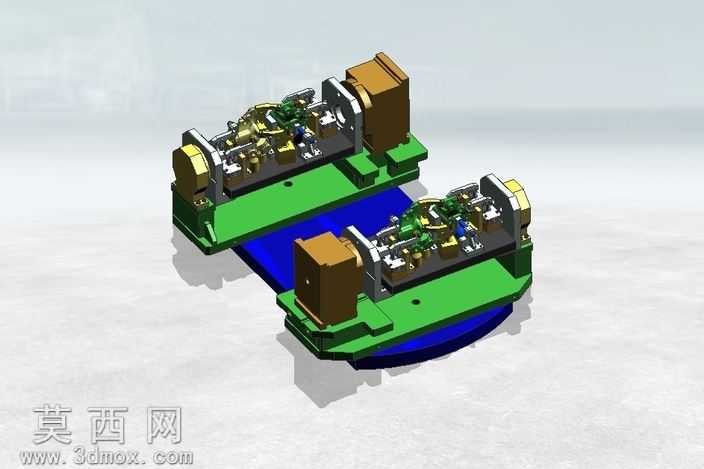

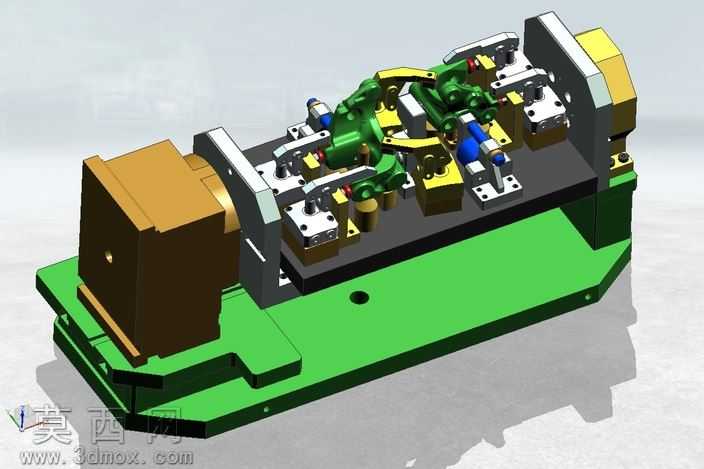

本模型为适配立式加工中心的双工位回转液压夹具，采用三维建模软件完成全参数化结构设计，通过渲染模块完成真实质感的效果呈现，各部件材质依据实际加工场景做了对应区分：夹具体基座采用铸铁材质表现哑光深绿质感，液压驱动模块做金属棕褐漆面处理，定位夹紧元件做银白金属光泽处理，底部回转承载平台做深蓝色工程塑料质感区分，整体光影效果贴合工业产品展示需求，清晰呈现各部件的装配关系与结构细节。设计过程中围绕加工效率提升核心需求，采用双工位对称布局，配合回转承载结构可实现工位的快速切换，减少工件装夹的停机等待时间；夹紧单元采用液压驱动方式，搭配多组定位块、压紧臂结构，可实现工件的多点同步定位与夹紧，相比传统手动装夹方式，能够有效降低操作人员的劳动强度，同时保证夹紧力的一致性，避免人工装夹带来的夹紧力不均问题，提升批量加工过程中的工件质量稳定性。整体结构采用模块化设计思路，夹具体、液压驱动单元、定位组件、回转底座均为独立可拆分模块，便于后续根据加工工件的类型更换对应的定位夹紧元件，拓展夹具的适配范围；油路采用内置式布局设计，避免外置管路带来的加工干涉问题，同时提升夹具整体的整洁度与运行可靠性，回转底座采用大直径支撑结构，保证双工位回转过程中的结构刚性，减少加工过程中的振动，保障加工精度。模型完整还原了夹具的所有装配细节，各运动部件的连接关系、限位结构均做了准确建模，可直接用于工装方案评审、加工工艺模拟以及后续的工程图导出工作，为实际生产制造提供完整的三维数据支撑。
