S-60-12开关电源三维结构设计

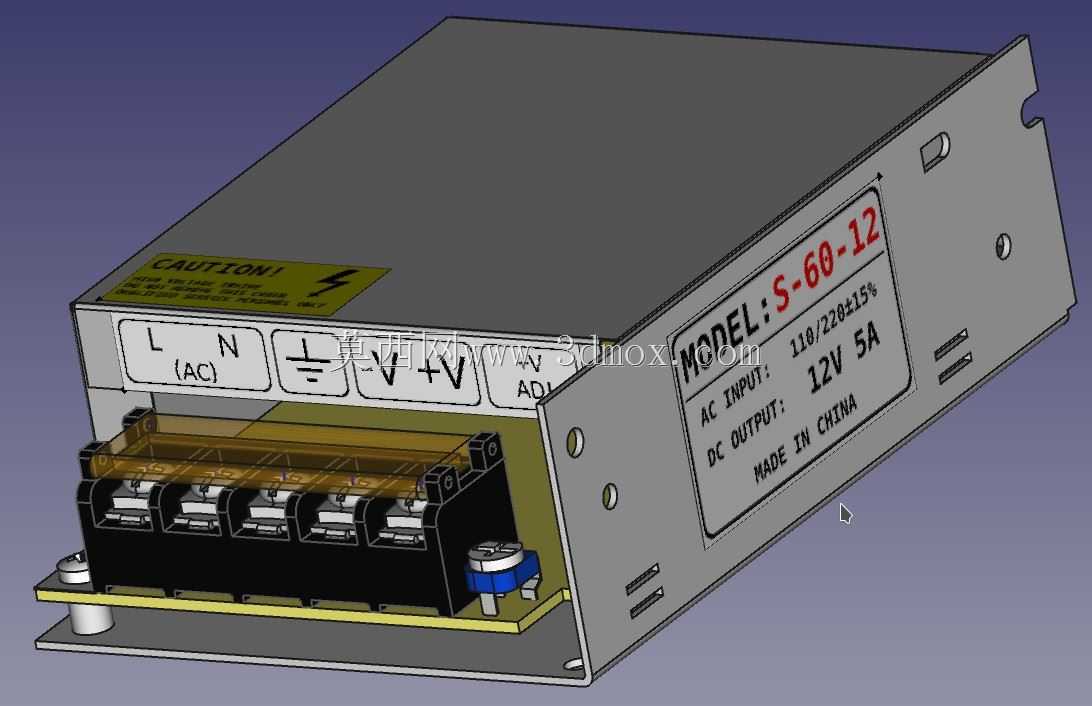

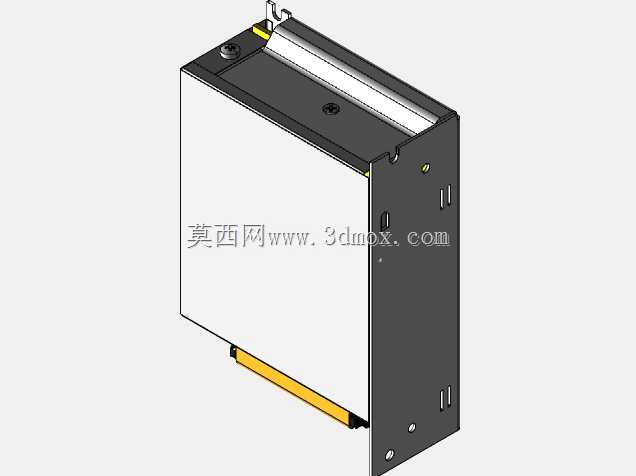

这款S-60-12型开关电源是工业低压直流供电场景中应用极为广泛的电能转换装置，主要承担将工频交流市电转换为稳定12V直流输出的功能，可广泛配套于工业自动化控制回路、小型传感检测装置、低压工控模组、LED照明驱动、嵌入式工控板卡供电等场景，能够在常规工业车间环境、设备内置安装位、小型电控箱内部等多种空间内稳定工作，为后端用电负载提供纹波可控、过载能力适配的直流电能供给。从产品功能特性来看，该电源额定输出为12V/5A，总输出功率60W，输入端兼容110V与220V双档位交流输入，适配不同地区的市电供给标准，输入端设置独立的L、N交流接线端子与接地保护端子，输出端设置V+、V-直流接线端子，端子排采用带防护挡板的栅栏式结构，既能够保证接线后的机械拉扯强度，也能避免裸漏带电部件引发的误触短路风险，外壳侧面预留输入电压切换档位，可根据现场供电规格手动调整适配，顶面粘贴高压警示标识，明确提示设备带电作业的安全注意事项。在设计思路上，该电源采用经典的封闭式金属外壳结构，外壳采用弯折成型的冷轧钢板材质，表面做哑光喷塑处理，既能够为内部的PCB电路板、功率变压器、整流滤波元件提供可靠的机械防护，也能通过金属外壳实现一定的电磁屏蔽效果，降低电源自身开关工作产生的电磁辐射对周边敏感工控元件的干扰，同时金属外壳的导热特性也能辅助内部功率器件散出工作热量，提升长时间满载运行的稳定性。外壳两侧预留标准化的安装固定耳，安装耳上开设圆形固定孔位，可直接通过螺丝固定在电控箱安装板、设备内壁支架等位置，安装边界完全适配常规小型开关电源的通用安装尺寸，无需额外定制转接支架即可实现替换安装；外壳顶面与侧面开设多组通风槽孔，在保证壳体结构强度的前提下形成空气对流通道，配合内部器件的布局引导热量散出，避免密闭空间内热量累积导致的器件过热降额。接线区域采用下沉式布局，端子排前方预留足够的接线操作空间，方便操作人员使用螺丝刀完成导线压接，端子旁清晰丝印各端口的电气标识，避免接线过程中出现错接反接的问题，整体结构紧凑规整，在有限的体积内整合了输入防护、功率转换、整流滤波、输出稳压的全部功能模块，兼顾了电气安全性能、安装便捷性与运行可靠性，能够满足多数常规低压直流供电场景的使用需求。
