家用小型蒸馏冷凝酿酒设备结构设计

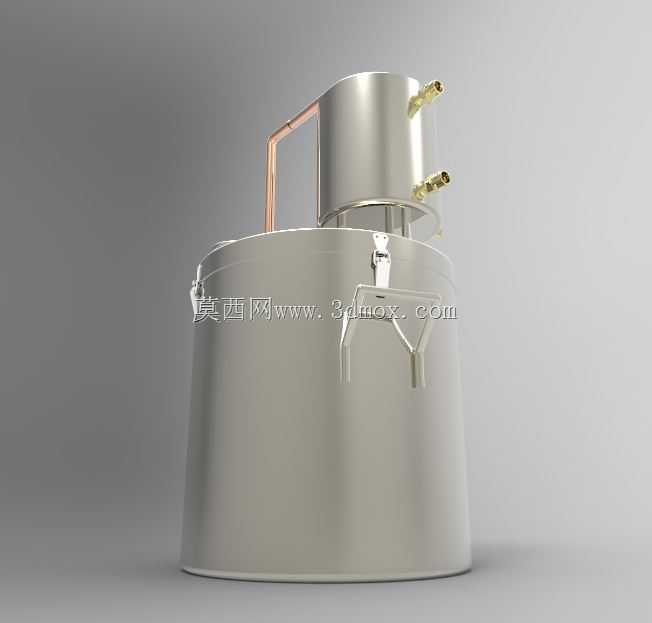

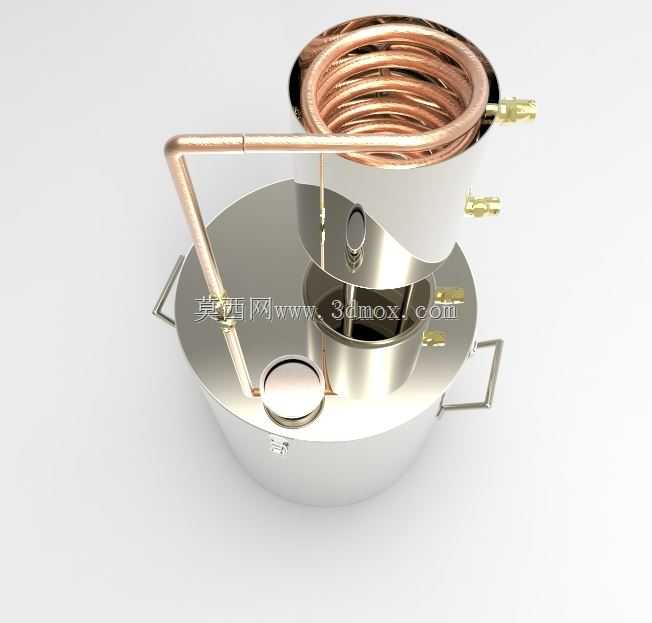

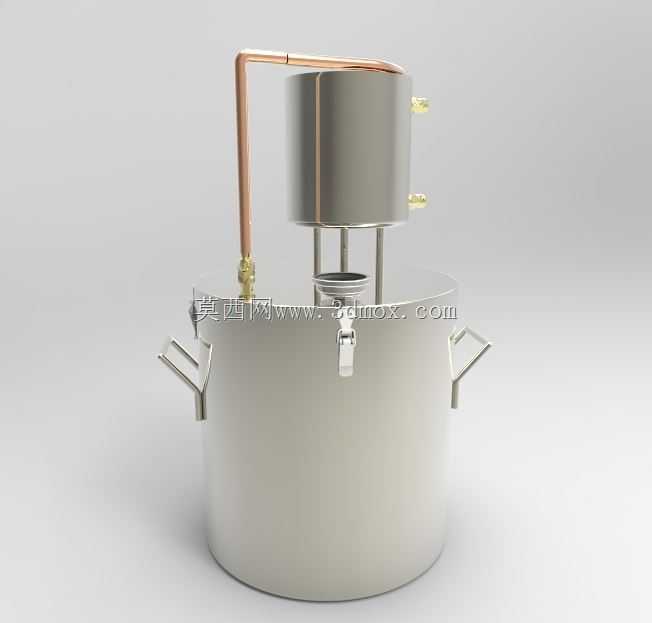

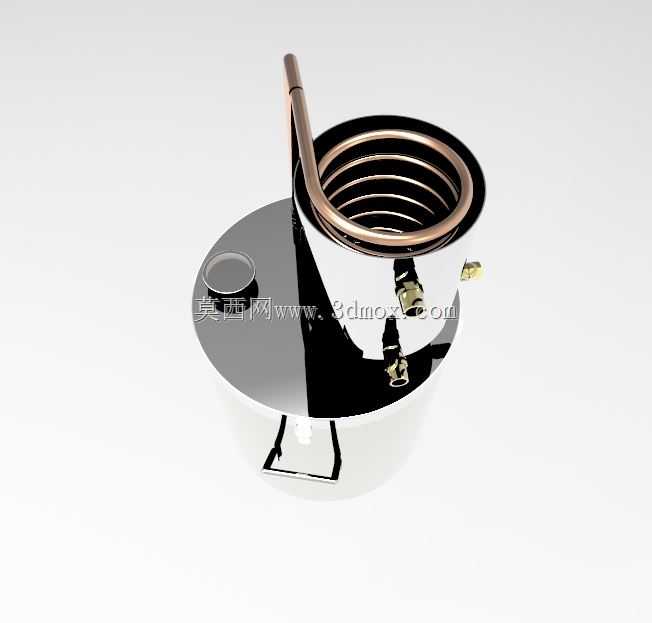

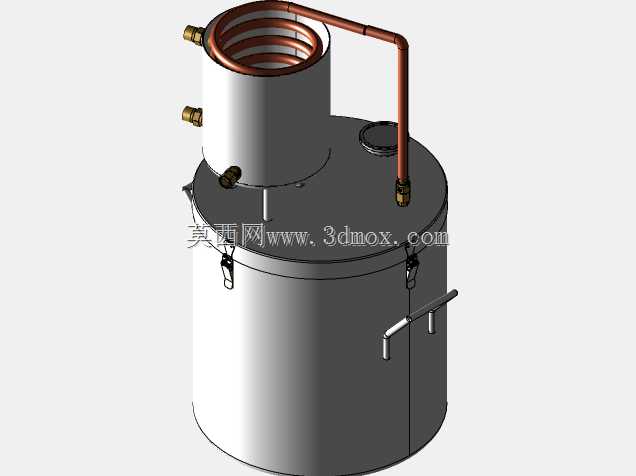

该设备为小型蒸馏酿造用冷凝装置，主要面向家庭自酿、小型作坊式酒类蒸馏提纯场景，也可适配小规模植物精油提取、纯露制备等需要气液相变分离的作业场景，能够满足小批量物料的蒸馏冷凝需求，适配家庭厨房、小型工作室等非工业级生产空间的使用条件。设备整体采用上下双层罐体搭配顶部冷凝盘管的结构布局，下层罐体作为加热蒸发腔，可直接盛装待蒸馏的发酵液料，两侧设置对称式金属提手，方便设备的搬运转移与开盖操作，罐体顶部预留密封对接结构，可与上层导气腔体实现紧密贴合，避免蒸馏过程中蒸汽外泄造成的物料损耗与能效浪费。上层腔体作为蒸汽导流通道，将下层蒸发产生的蒸汽定向导入顶部的冷凝盘管区域，盘管采用高导热紫铜材质弯折为多层螺旋结构，能够在有限的顶部空间内最大化延长蒸汽的流通路径，盘管两端预留标准外接接头，可直接接入冷却循环水系统，通过持续流动的冷却水带走蒸汽携带的热量，让气态馏分快速液化为液态，顺着导流结构汇集后从出料接口排出，完成蒸馏提纯的全流程。设计过程中重点考量了家用场景的使用边界，整体设备的径向尺寸控制在常规家用灶台的适配范围内，无需额外定制安装基座，可直接放置于家用燃气灶、电陶炉等常见加热源上使用，罐体采用食品级不锈钢材质，既满足接触食材的卫生要求，又具备良好的抗腐蚀性能与结构强度，长期接触酒类、酸性馏分也不易出现锈蚀变形。紫铜盘管除了优异的导热性能外，还可在蒸馏过程中吸附馏分中的部分硫化类杂质，提升最终产出成品的口感与纯净度，管路弯折处均采用圆弧过渡处理，避免直角弯折造成的流道阻力过大，保证馏分能够顺畅流出，不会在管路内部积存残留。设备各连接部位均采用可拆卸式密封结构，日常使用后可快速拆分清洗内部腔体与管路，避免残留物料变质影响后续使用，整体结构无复杂电控部件，纯物理结构的蒸馏原理也让设备的操作门槛极低，普通用户无需专业培训即可上手完成蒸馏作业，同时设备的密封结构经过适配优化，蒸馏过程中无明显蒸汽泄漏，能够有效减少加热过程中的热量损耗，提升冷凝效率，减少冷却水的消耗量。
