九十六齿大直径传动链轮结构设计

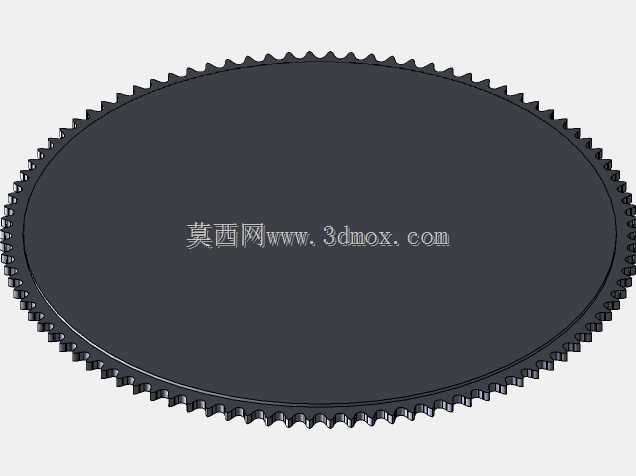

这款九十六齿链轮是链传动系统中的核心从动传动部件，主要适配大减速比、低转速大扭矩的动力传递场景，常见于矿山输送设备、大型农业收获机械、重载物流输送线、重型板式给料机等需要长距离稳定传递动力的工业设备中，在传动链中承担与链条精准啮合、将主动链轮输出的旋转动力转化为从动轴端扭矩输出的核心作用，相比同模数齿轮传动，它具备传动中心距适配范围广、环境耐候性强、对安装同轴度误差包容度高、重载下不易断齿失效的优势，适合多粉尘、有轻微冲击载荷的工业作业环境。从设计思路来看，这款链轮采用了等节距齿形轮廓设计，每个齿的齿廓曲线严格匹配对应规格滚子链的啮合轨迹，齿侧预留了合理的啮合间隙，既可以保证链条滚子顺畅进入齿槽完成啮合，又能避免间隙过大导致传动过程中出现冲击、跳齿问题；整体采用薄辐板大直径盘式结构，在保证齿部强度和整体刚性的前提下，尽可能降低了零件自身重量，减少旋转过程中的转动惯量，降低设备启动和变速阶段的动力损耗。在外形尺寸与安装边界方面，这款链轮的齿顶圆直径随九十六齿的齿数设计达到较大尺寸，整体为正圆形盘状结构，中心位置预留了与传动轴配合的安装轴孔区域，可根据实际安装需求加工键槽、定位螺孔等安装结构，辐板区域可根据减重需求开设均匀分布的减重孔，安装时需要保证链轮端面与传动轴轴线的垂直度，同时保证配对的主动链轮与该链轮处于同一传动平面，避免出现偏磨、链条脱轨的问题。齿部经过轮廓优化，齿根位置做了圆弧过渡处理，有效降低啮合过程中的应力集中，提升长期重载工况下的使用寿命，齿面的啮合区域做了粗糙度控制，减少链条滚子与齿面的摩擦损耗，延长整套链传动系统的维护周期。在实际使用中，这类大齿数链轮通常作为传动系统的末端从动轮使用，能够实现较大的单级传动减速比，减少整套传动系统的中间传动级数，降低设备整体的结构复杂度和制造成本，同时链传动本身具备一定的缓冲减震能力，能够吸收设备运行过程中产生的小幅振动冲击，保证动力输出的平稳性，适配低速重载、传动距离较长的工业传动需求。
