剪式车载手动顶升起重支撑装置

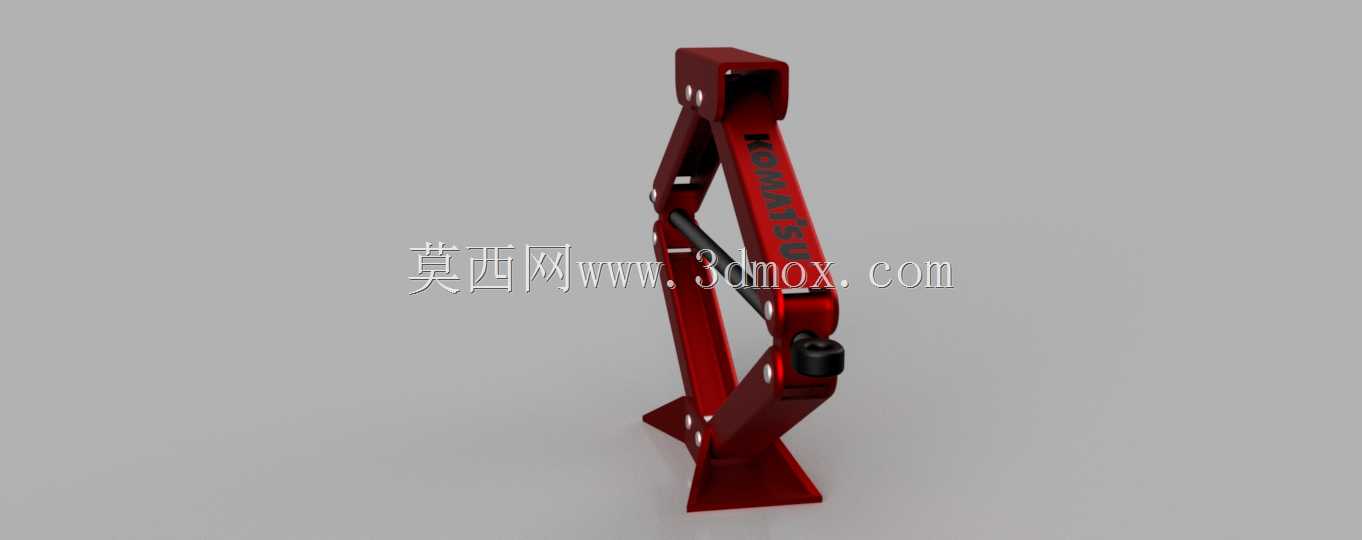

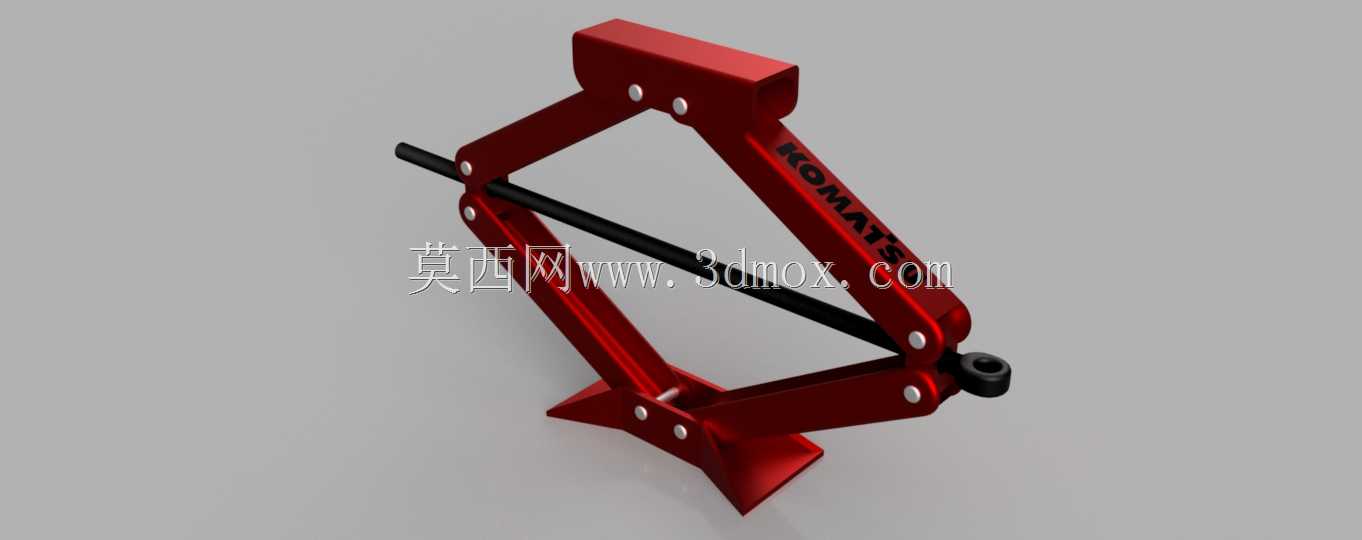

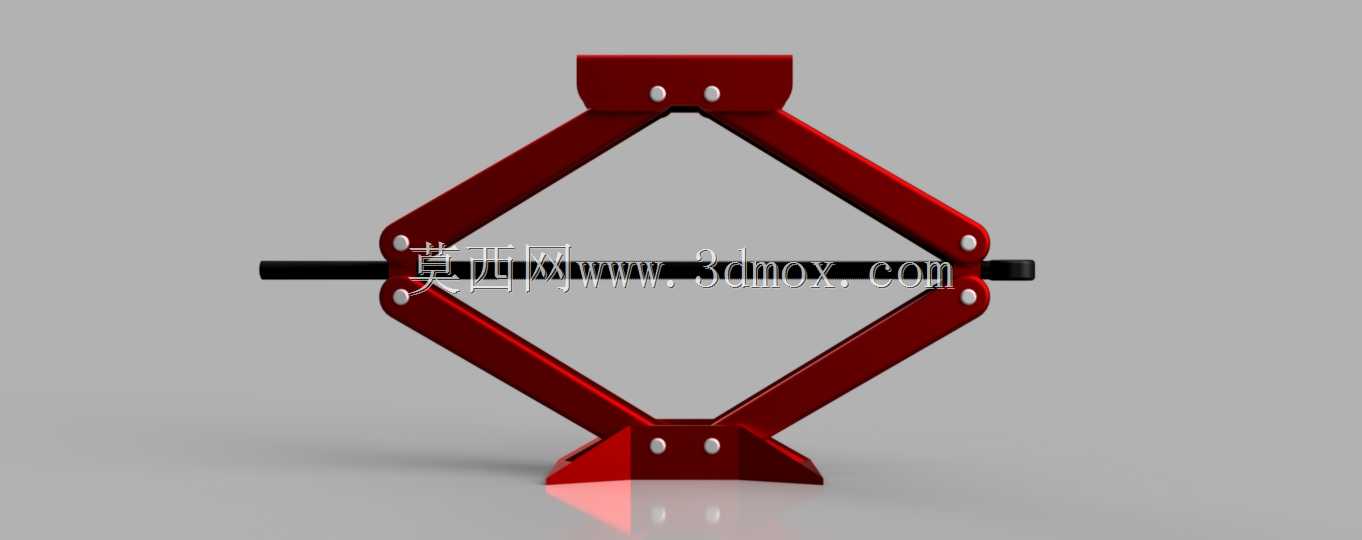

这款剪式手动顶升装置，是民用车辆应急维保场景中极为常用的小型起重支撑设备，主要适配家用轿车、轻型SUV等小吨位乘用车辆的轮胎更换、底盘临时检修作业，也可用于小型机械设备安装时的高度微调、轻型构件的临时顶升支撑场景，在户外自驾应急、汽修门店快修、家用日常维保等场景中都有很高的实用价值。从功能特性来看，该装置采用菱形剪臂铰接结构，通过穿设在结构中部的传动长杆输入扭矩，带动铰接点处的丝杆副转动，驱动上下两组铰接臂同步收拢或展开，以此实现顶部支撑托台的垂直升降，相比液压类顶升设备，纯机械结构的设计不存在液压油泄漏、密封件老化失效的问题，长期存放也不会出现泄压回落的故障，可靠性更强，更适合随车长期备用。在设计思路上，该装置的主体支撑臂采用高强度冲压钢板弯折成型，臂身与铰接孔位做了局部加厚处理，所有铰接销轴都采用带防脱结构的铆接设计，避免反复升降过程中销轴脱出引发安全隐患；底部支撑座做了加宽外翻的折边设计，增大与地面的接触面积，降低松软地面作业时的下陷风险，顶部托台开设了与车辆底盘顶升点位匹配的卡槽，防止支撑过程中出现滑脱偏移；传动丝杆采用梯形螺纹设计，具备良好的自锁性能，当顶升到达目标高度后，无需额外锁止结构即可保持支撑高度稳定，不会受负载影响出现自主回落。从安装与使用边界来看，该装置收拢状态下整体厚度较薄，可轻松放入车辆后备箱的工具槽内，不占用过多储物空间，展开后最大顶升高度可满足常规家用轿车的底盘离地间隙需求，作业时仅需配套常规撬杆或棘轮扳手即可转动传动杆完成升降操作，无需额外配套动力源，单人即可完成全部操作。整体结构没有冗余的复杂构件，所有受力部件的力流传递路径都经过优化，铰接点的布局让升降过程中受力始终均匀分布在两组剪臂上，避免局部应力集中导致结构变形，表面的红色涂装既可以起到防锈防腐的作用，也能在户外作业时起到明显的警示作用，避免周边人员误碰作业区域引发危险。
