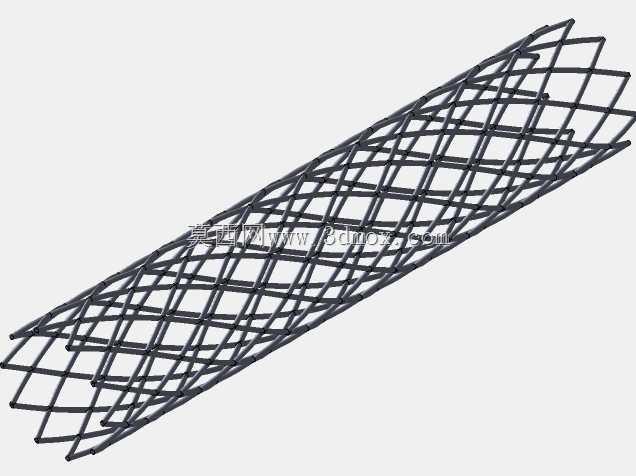

菱形网格镂空管状支撑构件

这款菱形网格镂空管状支撑构件，主要面向轻量化承重支撑场景设计，可应用于流体输送管路的外部防护支撑、轻质桁架结构的受力杆件、通风散热场景的导流支撑骨架，也可作为特种线缆的外部防护套管骨架使用，在需要兼顾结构强度、通透减重、流体/气流通过率的工业场景中适配性极强。从实际用途来看，该构件替代传统实心圆管或封闭方管作为支撑受力件，能够在满足径向抗形变、轴向承重要求的前提下，大幅降低自身重量，同时网格镂空结构不会阻断气流、液体的流通，也便于后续在构件外部或内部穿插布设管线、加装传感元件，不会因为封闭结构造成安装干涉。从功能特性上看，菱形交错的网格结构将受力均匀分散到每一根网格筋条上，相比直条纵向排布的管状支撑，该结构的抗扭、抗径向挤压性能更优，受到外部冲击力时，菱形网格可以通过微小的弹性形变分散应力，避免局部应力集中造成构件断裂，同时镂空结构让构件整体具备更好的通风散热性能，在高温工况下使用时不会因为封闭结构积热，适配有散热需求的支撑场景。设计思路上，该构件采用等径管状主体为基础形态，将管壁替换为连续交错的菱形网格结构，筋条采用等截面设计，所有网格节点处做圆弧过渡处理，避免直角应力集中，整体沿轴向保持均匀的网格密度，保证整根构件各个位置的受力性能一致，没有局部强度薄弱点；设计过程中重点平衡了筋条粗细、网格大小与整体承重能力的关系，在保证结构强度满足常规支撑载荷要求的前提下，尽可能放大镂空占比，实现减重与通透性能的最大化。外形尺寸与安装边界方面，该构件为等截面长直圆管状形态，整体外径保持一致，可根据实际使用需求截取对应长度，两端可直接适配同管径的标准法兰、管夹进行固定安装，安装时不需要额外定制异形连接件，网格筋条的外轮廓与构件整体外圆齐平，不会出现突出的棱边造成安装干涉，构件内部为贯通的中空通道，可穿过最大直径小于构件内径的管线或杆件，安装时预留的径向操作空间仅需大于构件外径即可，不需要额外预留过多的操作余量，适配紧凑安装空间的使用需求。
