二战彭布罗克水上飞机曲面造型设计

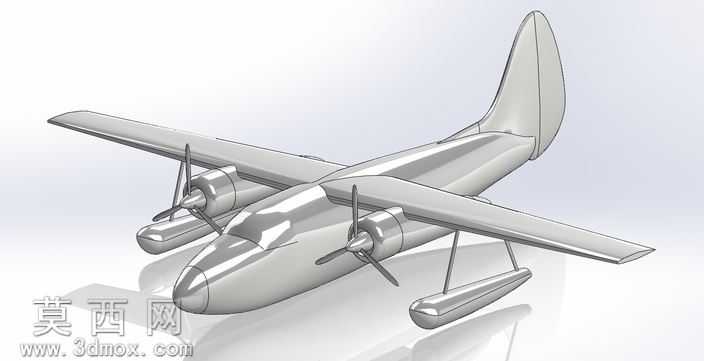

本作品为二战时期彭布罗克水上飞机的三维曲面造型设计，建模过程以还原机型真实气动外形与结构特征为核心思路，首先通过参考历史影像与机型线图资料，梳理出该机型上单翼、双发活塞动力、浮筒式水上起降结构的整体布局比例，确定机身、机翼、尾翼、浮筒、动力舱各部件的空间位置与尺寸基准。建模阶段采用曲面建模逻辑搭建整体框架，首先绘制机身纵向与横向的轮廓控制线，通过放样、边界曲面等命令生成流畅的机身主体曲面，重点处理机头圆润过渡、机身中段与机翼衔接处的曲面连续性，保证机身曲面达到G2连续效果，还原金属蒙皮机身的顺滑质感。机翼建模阶段先构建翼型截面曲线，按照机型实际的上反角、安装角定位机翼位置，通过拉伸与曲面修剪完成机翼主体造型，同时细化机翼与发动机舱的衔接结构，还原发动机舱的流线型整流外形，匹配螺旋桨的安装位结构。尾翼部分按照机型实际的垂尾、平尾外形轮廓，分别构建曲面并处理与机身尾部的过渡衔接，保证尾翼与机身的曲面衔接自然无折痕。浮筒作为水上飞机的核心起降结构，建模时重点还原两个浮筒的流线型外形，通过支撑杆件的建模完成浮筒与机翼、机身的连接结构，还原杆件的连接节点细节，保证浮筒布局的对称性与结构合理性。动力部分细化了双发活塞发动机的整流罩外形，搭配螺旋桨的叶片造型，还原螺旋桨的扭转角度与翼型特征。材质与渲染阶段，整机采用抛光航空金属材质，调整金属材质的反射率与粗糙度参数，模拟二战时期铝合金蒙皮的金属光泽，渲染时搭建柔和的影棚光照环境，添加地面反射效果，突出曲面造型的光影过渡，清晰展现各部件的曲面流畅度与结构衔接关系。建模过程中反复核对各部件的比例关系，调整曲面控制点优化外形准确度，既保证了机型的历史还原度，也通过规整的曲面建模逻辑展现了航空飞行器曲面造型的设计要点，完整呈现了该款水上飞机的整体外观与结构特征。
