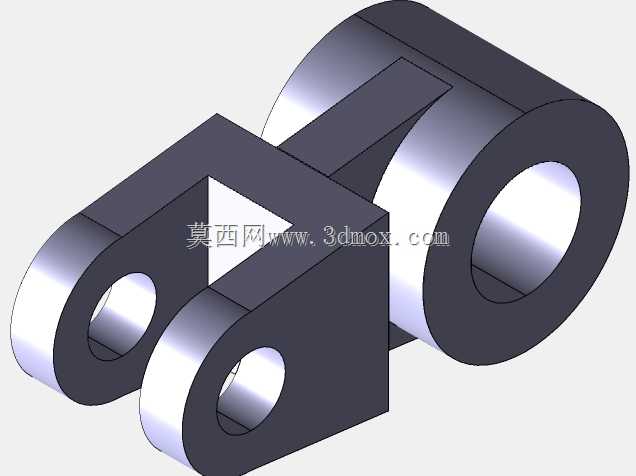

叉型铰接连接耳座结构件

该结构件属于机械传动系统中的铰接连接类核心部件，主要应用于需要实现往复摆动、角度补偿的连杆传动场景，常见于工程机械的执行机构联动、自动化设备的连杆传动模组、轻工机械的动作传递单元中，承担两个运动部件之间的铰接传动载荷，将主动件的直线或旋转动作转化为从动件的指定角度摆动，同时抵消装配过程中产生的微小同轴度误差，避免运动过程中出现卡滞、别劲的问题。从功能特性来看，该部件采用单筒端搭配双耳叉端的不对称结构设计，大直径单筒端用于与固定侧的销轴实现铰接配合，内孔经过高精度公差设计，可与配套的轴套、销轴形成间隙合理的转动副，既保证转动过程的顺滑无卡滞，又能控制径向窜动间隙在合理范围内，避免传动过程中产生过大的冲击噪音；双耳叉端用于与运动侧的连杆端头配合，两个同轴的销孔可穿入锁紧销轴实现与连杆的刚性连接，叉口的开口宽度经过尺寸校核，能够适配对应厚度的连杆端头，同时预留足够的摆动避让空间，保证连杆在设定的摆角范围内运动时不会与叉座本体发生结构干涉。从设计思路来看，该部件整体采用一体化铣削成型的结构方案，摒弃了传统焊接式耳座存在的焊缝应力集中、同轴度难保证的问题，单筒与双耳座的连接部位采用大圆角过渡结构，有效分散铰接部位承受的交变载荷，避免应力集中导致的部件断裂失效；所有孔位的端面都设计了凸台结构，既减少了配合面的加工面积，降低加工成本，又能保证配合端面与孔轴线的垂直度，确保销轴安装后不会出现偏载磨损的问题。从安装边界来看，大端铰接孔的轴向长度与直径比例经过优化，能够承受较大的径向载荷与一定的轴向窜动力，双耳端的孔位同轴度控制在较高精度范围内，安装时无需额外调整即可保证销轴顺利穿入，整体外形的棱角都做了倒角处理，既避免安装过程中锐边划伤操作人员，也能减少应力集中点，部件的整体外形尺寸紧凑，能够在狭小的安装空间内完成布置，适配多数中小型连杆传动机构的安装空间要求，在额定载荷范围内可长期稳定运行，维护时仅需定期更换孔内的耐磨轴套即可，无需整体更换部件，有效降低设备的后期维护成本。
