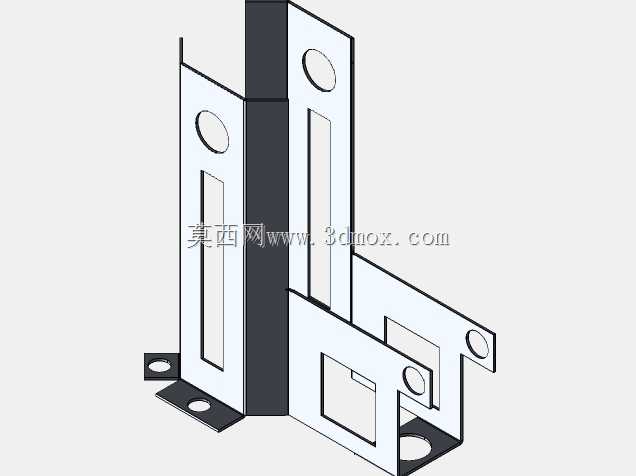

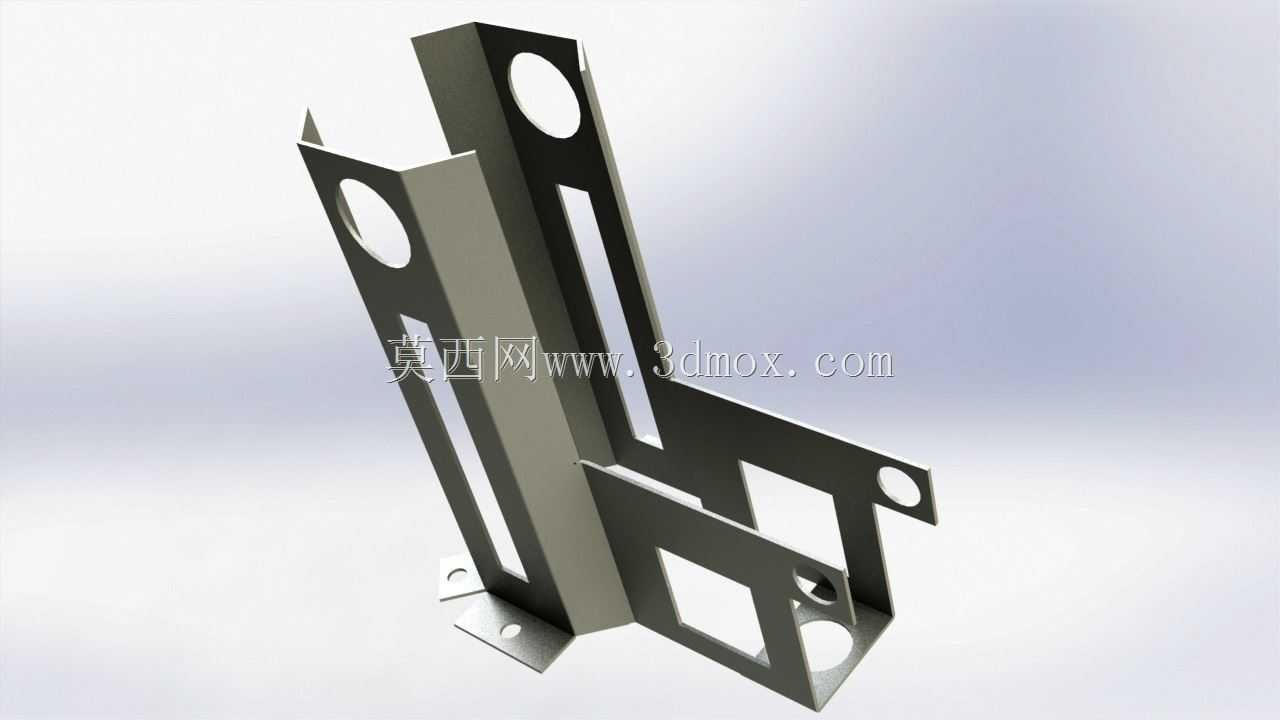

多工位组合式钣金安装固定支架结构

该钣金构件属于工业装配场景中常用的组合式安装固定支架，主要应用在自动化生产线机架内部、电气柜集成安装、小型工业设备的组件挂载场景中，可同时承载多组小型传感元件、气路转接模块、走线固定座等轻型零部件，替代传统的焊接拼接支架，减少现场装配的焊接工序，提升装配精度与后期维护的便捷性。从实际用途来看，该支架通过多面折弯形成的立体支撑结构，可在有限的安装空间内实现三个垂直方向的组件挂载，充分利用设备内部的立体空间，避免平面安装板占用过多横向布局位置，适配紧凑型工业设备的内部布局需求，在小型非标自动化设备、桌面型加工辅机、户外工控防护箱内部都有广泛的适配空间。在功能特性上，该构件采用等厚金属板材一体折弯成型，所有安装孔位均采用冲压一次加工完成，孔位同轴度与位置精度有可靠保障，不同折弯面上分别设计了圆形过孔、长条形调节孔与方形镂空槽，圆形过孔用于螺栓的精准定位固定，长条形调节孔可适配安装位置的微调需求，抵消装配过程中的累计误差，方形镂空槽一方面可以减轻构件自身重量，另一方面可以为挂载的零部件提供走线空间与散热通道，底部的带孔折边为整个支架的安装基面，可通过螺栓固定在设备的底板或者型材机架上，安装基面的折边做了补强折弯处理，提升整体的抗形变能力，避免挂载重物后出现支架变形的问题。设计思路上，该构件完全遵循钣金加工的工艺要求，所有折弯处均预留了合理的折弯半径，避免折弯处出现应力集中导致的板材开裂，所有孔位均距离折弯边预留了足够的安全距离，避免冲压加工时孔位出现变形，不同折边的高度经过匹配计算，确保挂载不同组件时不会出现空间干涉，同时在满足结构强度的前提下尽可能去除多余板材，控制构件的整体重量与材料成本。外形尺寸与安装边界方面，该支架整体为立式多面结构，底部安装基面的两个固定孔中心距适配常规的工业铝型材安装槽间距，可直接固定在30系列、40系列通用铝型材上，整体高度控制在常规小型电气元件的安装高度范围内，横向伸出的折边长度不会超出常规设备内部的安装净空，各安装面的孔位间距适配市面上主流的小型传感器、气路接头的安装尺寸，无需额外加工转接板即可直接完成组件装配，整体结构无尖锐边角，所有外露边均做了去毛刺处理，避免装配过程中划伤操作人员或者损坏线缆表皮。
