带防滑齿纹的重载轮盘结构设计

项目分类:通用机械零部件 发布时间:2021-04-09 ID:134559
  • 带防滑齿纹的重载轮盘结构设计
  • 带防滑齿纹的重载轮盘结构设计
  • 带防滑齿纹的重载轮盘结构设计

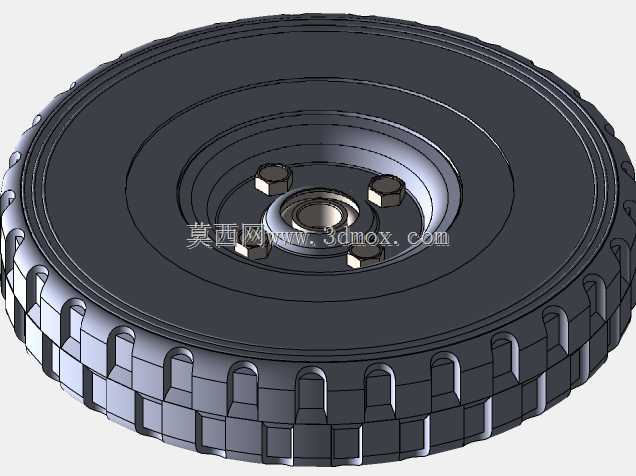

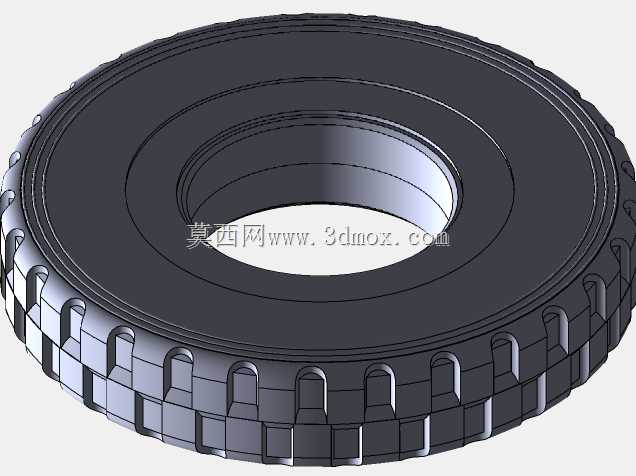

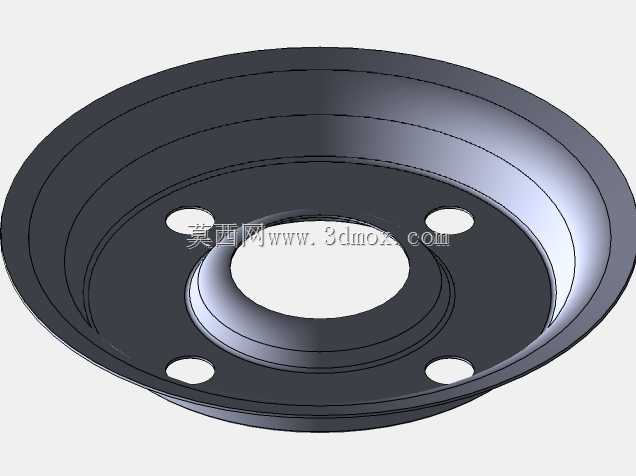

该轮盘结构主要面向重载移动设备、工业输送平台、重型行走机构的行走与传动场景,可适配仓储重型转运台车、厂区重载AGV、大型工程机械辅助行走单元、重型工装移位平台等多种工业应用场景,作为核心行走承载部件承担设备整体载荷传递、行走导向以及辅助传动的功能,能够在硬质水泥地面、钢板铺设地面、工业环氧地坪等常见工业厂区路面稳定运行。从实际用途来看,该轮盘既可以作为被动行走轮承载设备整体重量,配合转向结构实现设备的全向移位,也可以通过中心轴连接驱动单元,作为主动轮输出扭矩带动设备行进,适配低速重载的移动工况,能够承受较大的径向载荷,同时具备一定的抗冲击能力,可应对厂区路面常见的微小凸起、接缝等不平整工况,避免轮体受冲击出现结构损坏。在功能特性设计上,轮盘外缘采用连续排布的凹凸防滑齿纹结构,齿纹采用圆弧过渡的块状凸起设计,既能够增大轮面与接触地面的摩擦力,避免重载启动、制动时出现打滑问题,同时块状齿的结构不会像尖锐齿纹那样对地面造成过度刮损,也能减少轮体滚动过程中的振动与噪音,提升行走过程的平稳性;轮体中心区域设置了多组螺栓安装位,可通过标准紧固件将轮盘与轮毂、连接法兰可靠锁紧,保证大扭矩传递过程中连接结构不会出现松脱,中心的轴孔设计适配标准规格的传动轴,轴孔周边做了加厚处理,提升轴孔位置的结构强度,避免长期受交变载荷出现轴孔开裂、磨损超差的问题。设计思路上整体采用等强度结构布局,从外缘到中心轮毂位置采用阶梯式厚度递增的结构,在保证整体结构强度满足重载要求的前提下,尽可能减少不必要的材料冗余,降低轮体自身重量,减少转动过程中的惯量,提升驱动效率;轮体表面的环形凹槽结构一方面可以提升轮体的结构刚性,分散径向载荷带来的结构应力,避免轮体受重载出现形变,另一方面也可以作为安装定位基准,方便轮体加工、装配过程中的装夹找正,提升装配精度。从安装边界来看,该轮盘的轴向厚度控制在适配标准重载轮组安装空间的范围内,中心轴孔的直径、安装螺栓的孔位分布均匹配通用重载轮组的连接尺寸,可直接替换同规格的常规重载滚轮,不需要对原有设备的安装结构做额外修改;轮盘的外径尺寸适配常见的重载行走轮安装高度要求,安装后设备底部的离地间隙符合工业移动设备的安全设计标准,轮缘的齿纹高度经过优化,既保证足够的防滑能力,也不会因为齿高过大导致滚动过程中颠簸明显,同时轮体的最大回转半径经过校核,安装后不会与设备底部的其他结构件发生运动干涉,保证轮体转动过程顺畅无卡滞。
