葡萄藤蔓茎秆去除与破碎一体化处理设备

该设备主要应用于葡萄种植产区的产后废弃物处理场景，在葡萄采收、冬季修剪作业完成后，园区会产生大量修剪下来的葡萄藤蔓茎秆，这类茎秆韧性强、夹带部分残留果穗与杂叶，若随意堆放不仅占用园区作业空间，还易滋生病虫害影响次年葡萄种植，该设备可同步完成茎秆的除杂分选与破碎作业，处理后的物料可直接作为葡萄园有机肥还田原料，或是作为生物质燃料、食用菌栽培基质的加工原料，大幅降低葡萄种植园区的废弃物处理成本，提升农业废弃物资源化利用效率。

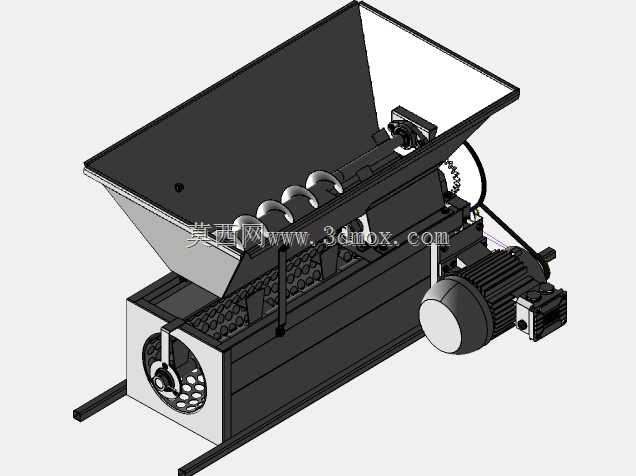

设备整体采用卧式集成化布局，上方设置大倾角敞口式喂料料斗，料斗内壁做顺滑过渡设计，可承接人工或机械倾倒的成捆、零散葡萄茎秆，避免喂料过程中出现卡料、架桥问题；料斗下方配置变螺距螺旋输送机构，螺距沿物料输送方向逐步缩小，可在输送过程中对蓬松的茎秆进行预压缩，同时配合螺旋轴旁侧的弹性拨料结构，将茎秆中夹带的残留果粒、碎土等杂质从料斗侧部的筛孔间隙提前筛除，实现茎秆与杂质的初步分离。螺旋输送末端衔接破碎作业腔，破碎腔采用锤片与定刀组合的破碎结构，针对葡萄茎秆纤维韧性强的特性，动刀采用耐磨合金钢材质做刃口淬火处理，定刀间隙可根据出料粒度需求灵活调整，可将葡萄茎秆破碎成均匀长度的碎段，避免长纤维缠绕设备转轴。设备动力端采用卧式电机通过皮带传动驱动主轴运转，传动部位设置安全防护外罩，避免作业过程中杂物卷入传动结构引发安全隐患；设备底部设置两条平行安装支腿，支腿预留标准安装孔位，可直接固定在硬化作业地面，也可搭配移动轮组做成移动式作业单元，适配不同规模葡萄园的转场作业需求。

设计过程中充分考虑田间作业的复杂工况，整体机架采用加厚矩形钢管焊接成型，关键受力部位做加强筋加固，可承受连续喂料时的冲击载荷；所有转动轴承部位均设置密封防尘结构，避免茎秆碎屑、尘土进入轴承造成磨损，延长设备连续作业时长；设备出料端设置侧向出料口，可直接对接收集袋、输送皮带等后续收集装置，无需额外人工接料，降低作业人员劳动强度。设备整体外形紧凑，安装边界预留充足的操作维护空间，日常检修时可快速打开破碎腔侧盖更换磨损的锤片与定刀，无需完全拆解设备主体，适配农业作业场景下的简易维护需求。
