SIMCOM7600C多频段通讯模块结构设计

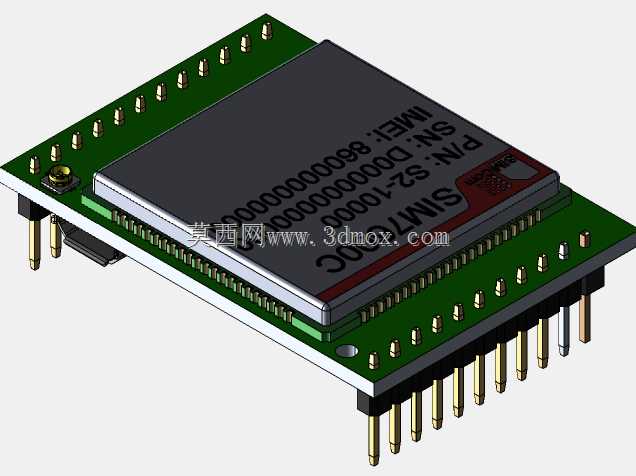

这款SIMCOM7600C通讯模块采用SMT表贴式封装设计，整体为标准矩形板载结构，核心芯片区域做了金属屏蔽罩覆盖设计，既可以隔绝外界电磁干扰对射频信号的影响，也能避免模块自身工作时的电磁辐射对外围电路造成串扰，模块四周排布整齐的半孔焊盘，底部引出直插式排针引脚，可同时兼容表贴回流焊接与直插排针插接两种安装方式，适配不同生产工艺的电路板装配需求。在实际行业应用中，该模块可广泛覆盖物联网终端、工业数传设备、车载远程监控终端、智能安防网关、共享设备控制板等多个场景，能够为各类终端设备提供稳定的蜂窝网络接入能力，解决设备端与云端平台的远程数据传输、语音通话、短信收发等通信需求。从功能特性来看，该模块支持多频段LTE-TDD/LTE-FDD/HSPA+/TD-SCDMA以及GSM/GPRS/EDGE网络制式，下行传输速率最高可达150Mbps，能够满足绝大多数中高速率数据传输场景的使用需求，模块自身集成了丰富的外设接口，包括UART串口、USB2.0高速接口、SPI总线、I2C总线以及通用GPIO引脚，可直接对接各类主控芯片与外围传感器，无需额外增加过多转换电路，同时模块内置TCP/UDP/FTP/HTTP/HTTPS/SMTP/POP3以及MMS等多种网络协议栈，开发人员无需自行编写复杂的协议解析代码，可大幅缩短终端产品的开发周期，降低项目研发的技术门槛。在设计思路上，该模块严格遵循工业级通讯模组的设计规范，整体布局将射频电路区域与数字逻辑电路区域做了物理分隔，电源引脚处预留了充足的滤波电容焊位，可有效抑制电源纹波对射频性能的影响，排针引脚的间距采用行业通用的2.54mm标准间距，屏蔽罩边缘与板边预留了足够的安全距离，避免焊接过程中出现连锡、屏蔽罩与外围元件短路等问题。从安装边界来看，模块整体厚度控制在较低范围内，板体边缘做了圆角处理，安装时仅需在PCB上预留对应尺寸的焊盘与排针对位孔，即可完成快速装配，模块的排针长度经过优化设计，既保证焊接后的结构强度，也不会因为引脚过长占用过多板下空间，适配紧凑型终端设备的内部堆叠需求，能够帮助设计人员在有限的设备空间内完成通信功能的集成，兼顾产品的小型化设计与通信性能的稳定性。
