乘用车侧围车门结构三维数模

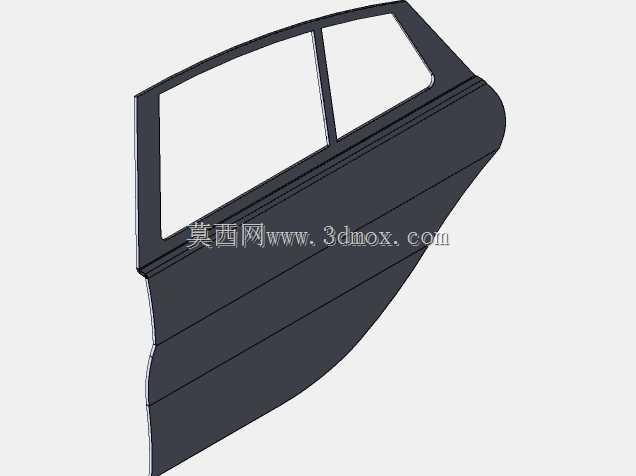

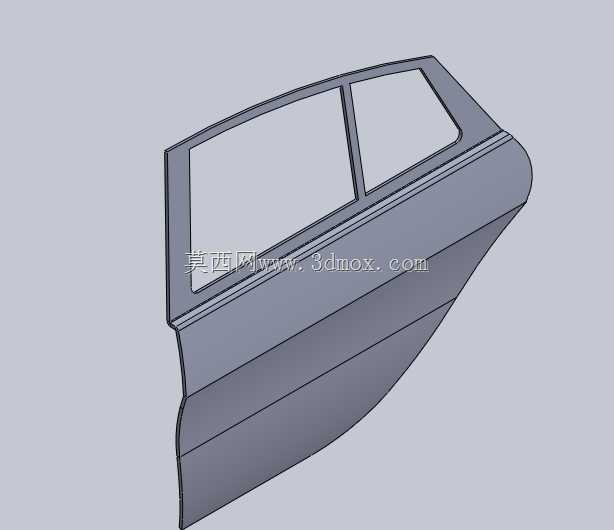

该模型为乘用车侧围车门的结构数模，主要应用于整车研发阶段的车身结构验证、开闭件运动干涉检查、内外饰件匹配校核场景，是白车身总成中核心的活动开闭部件，承担着乘员舱密封、侧面碰撞防护、驾乘人员进出通道遮蔽、车窗玻璃承载安装的核心用途。从功能特性来看，该模型还原了车门的基础承载结构，包含了车门主钣金的型面轮廓、上下段的造型分缝、三角窗与主车窗的安装边界，能够满足前期整车布置阶段的空间校核需求，可用于验证车门开启过程中与侧围外板、翼子板、门槛梁的间隙匹配，也可作为车门内饰板、玻璃升降器、门锁机构、密封胶条等附件布置的基础载体。在设计思路上，该模型遵循了乘用车车门的常规设计逻辑，外板型面贴合整车侧面的流线造型，采用了上窄下宽的轮廓适配车身侧围的楔形造型，窗框部分设置了独立的三角窗区域，既能够优化前排驾乘人员的侧向视野，也能为车窗玻璃的升降导轨提供稳定的安装支点；车门内板预留了多层加强筋的布置空间，可在后续详细设计阶段对应增加防撞梁、加强板结构，满足侧面碰撞的强度要求，同时型面的曲率过渡充分考虑了冲压成型的工艺可行性，避免了过小的圆角与急剧的型面转折，降低后续钣金冲压的开裂风险。从安装边界来看，该模型预留了车门与车身铰链安装的对应配合面，上下铰链的安装点位间距符合常规乘用车的布置规范，能够保证车门开启的转动稳定性，车门下缘与门槛梁的匹配间隙控制在常规量产车的合理区间，可满足密封胶条的布置空间需求，窗框周边的型面预留了玻璃导槽的安装厚度，能够保证玻璃升降过程中的运行平顺性，同时车门的整体厚度方向尺寸充分考虑了内饰板、防水膜、隔音棉的布置空间，不会出现内饰件与车门钣金的干涉问题。
