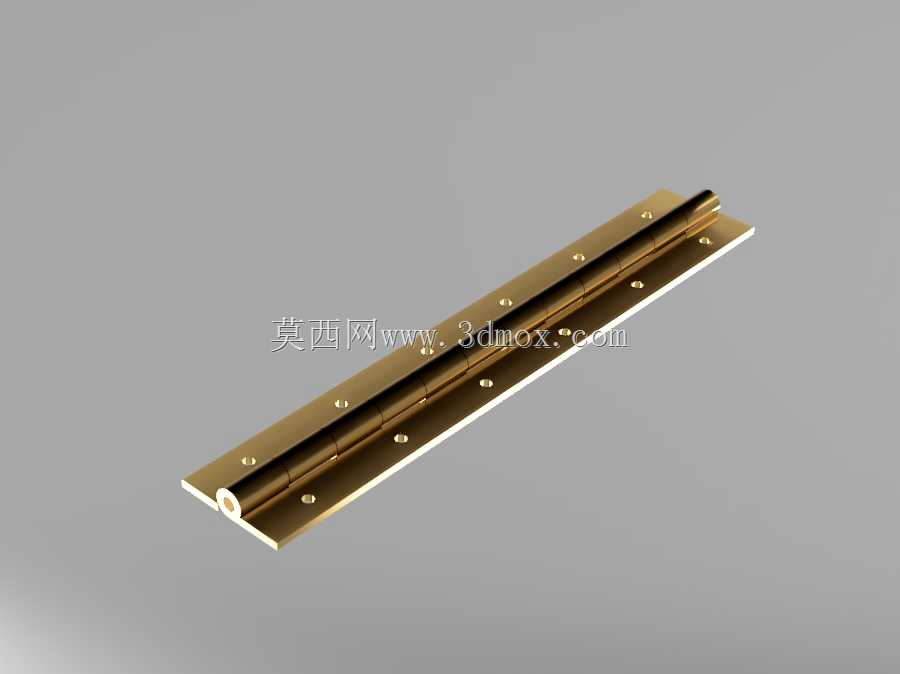

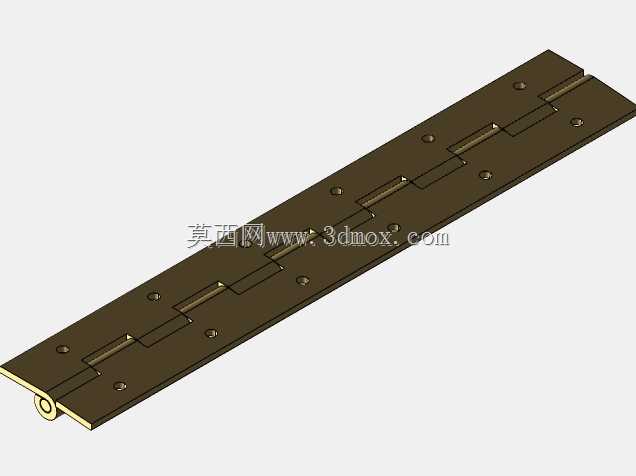

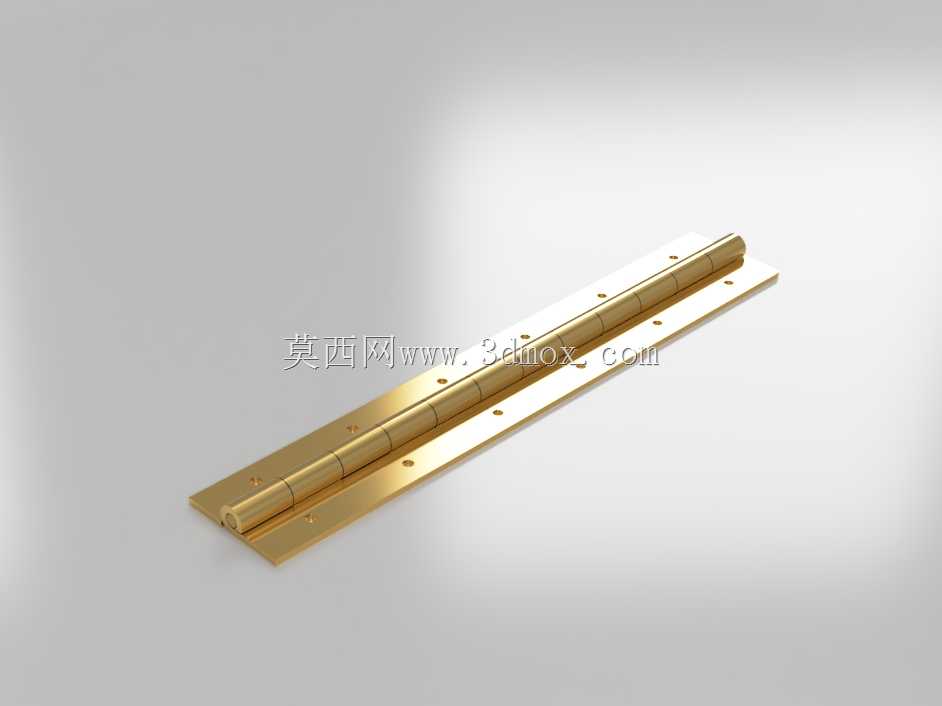

长排铜质钢琴铰链结构设计

这款长排铜质铰链主要面向需要大跨度平稳转动连接的场景设计，最典型的应用场景为立式、三角钢琴的琴盖与琴身的连接部位，同时也可用于大型实木箱盖、精密设备检修门、仿古家具翻盖等需要长距离均匀承重、转动顺滑无卡顿的连接场景。在钢琴结构中，这类长铰链需要承担木质琴盖的全部重量，同时保证琴盖开合全程无晃动、无异响，转动阻尼均匀，避免开合过程中出现偏斜、卡滞导致琴盖磕碰漆面或者夹伤使用者手部，同时要适配木质构件的安装特性，不会因为长期使用出现松动、移位问题。从功能特性来看，这款铰链采用通长轴芯贯穿整排合页片的结构，区别于普通分段式小铰链，整长结构可以让受力均匀分布在整条连接边上，不会出现局部应力集中导致的合页变形、连接部位木板开裂问题；铜质基材本身具备优秀的自润滑特性，长期转动磨损量极小，不需要频繁加注润滑油也能保持顺滑的转动手感，同时铜材的防锈性能优异，在温湿度存在波动的室内环境下也不会出现锈蚀、氧化流锈污染家具漆面的问题，表面抛光处理后质感温润，和钢琴的木质漆面、金属装饰件搭配协调，不会破坏产品的整体外观质感。设计过程中首先围绕转动角度需求做了结构限位，支持最大270度的转动范围，可以让琴盖完全翻开贴靠在琴身侧面，不会因为转动角度不足导致琴盖翻开后占用额外空间，也避免过度转动导致铰链与琴身结构发生碰撞；安装孔位采用等间距排布设计，孔距设置为常规五金安装的通用尺寸，安装时不需要额外做非标打孔，适配常见的木质家具、乐器的安装预留位，合页片的厚度经过受力校核，在承担长跨度翻盖重量时不会出现弯折变形，轴芯与合页卷边的配合间隙控制在极小范围内，既保证转动灵活，又不会出现轴向、径向的窜动，避免开合过程中产生晃动间隙。外形尺寸上，合页宽度、页片厚度都适配常规钢琴盖的安装边宽度，不会因为页片过宽突出安装面影响外观，也不会因为页片过窄导致连接强度不足，5mm规格的安装孔可以适配常规的自攻螺丝、机丝螺丝安装，2英寸的孔间距可以让固定点均匀分布，保证每一段合页都能牢固固定在安装基体上，长期反复开合也不会出现固定点松动的问题。整体结构没有多余的复杂构件，加工工艺成熟，装配简单，转动阻尼可以通过轴芯的铆接松紧度做微调，适配不同重量翻盖的使用需求，除了钢琴场景外，也可以根据实际安装需求裁切对应长度，用于其他需要长排转动连接的设备、家具结构中。
