大理石玩具机械传动组件结构设计

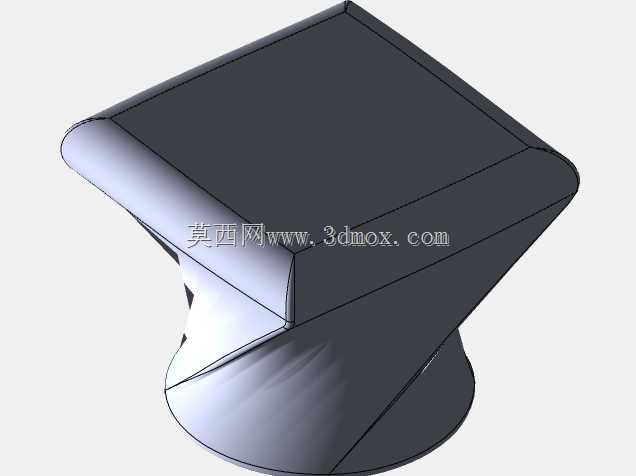

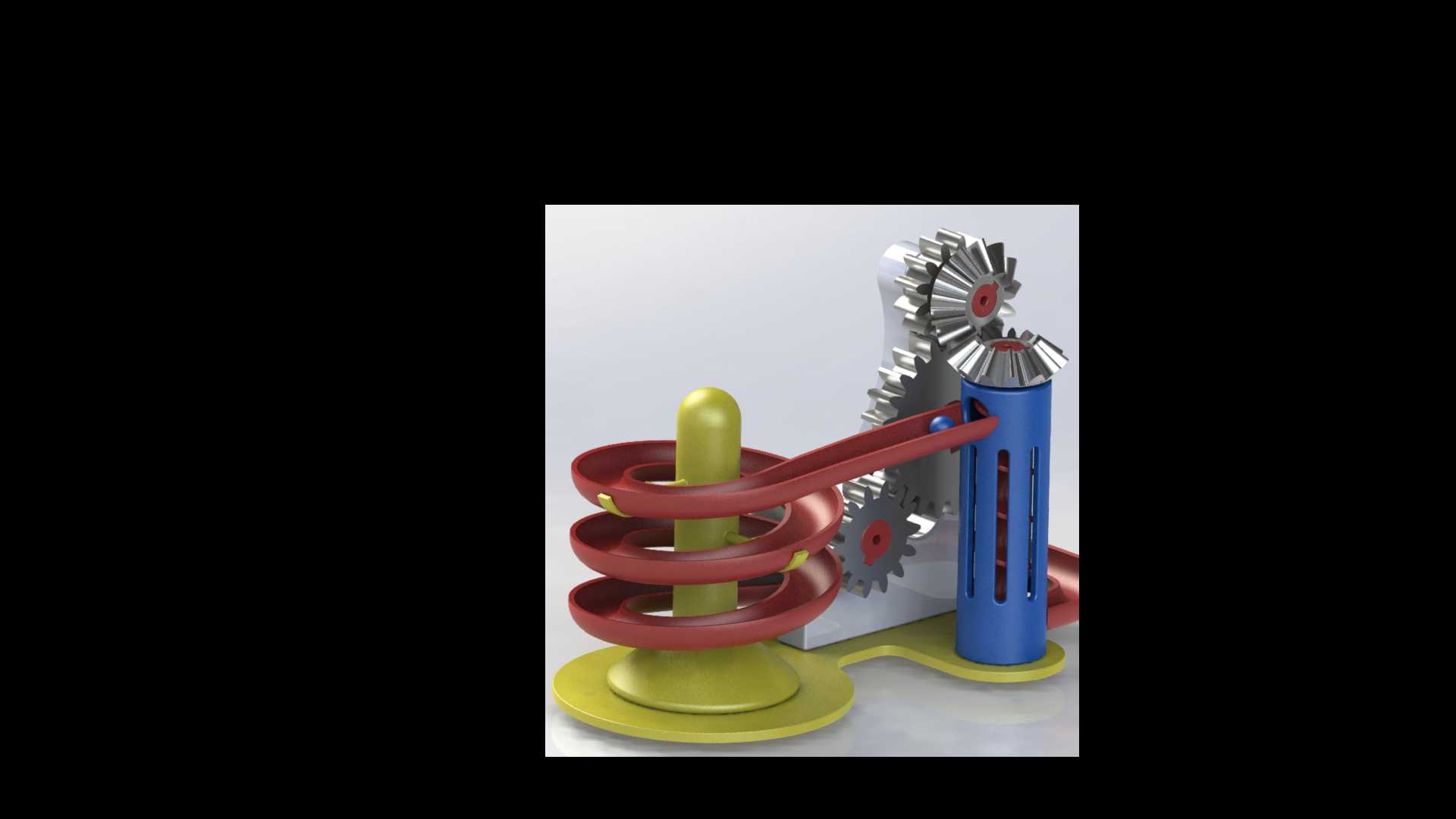

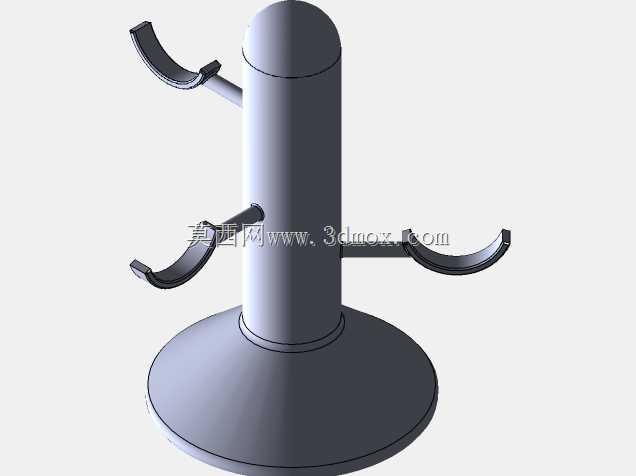

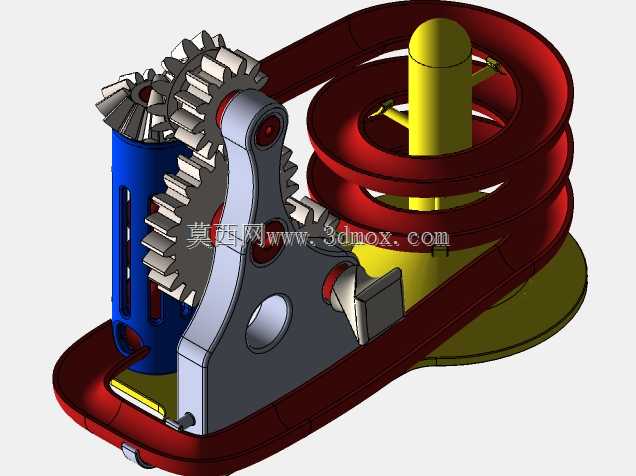

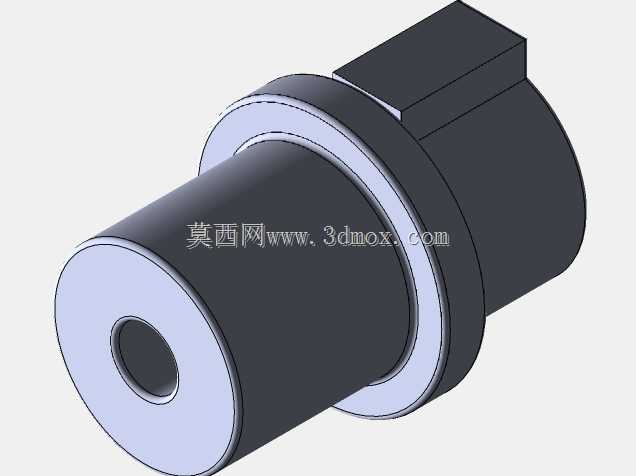

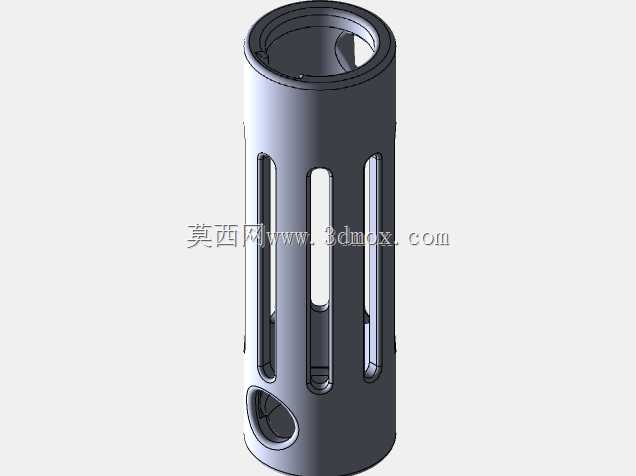

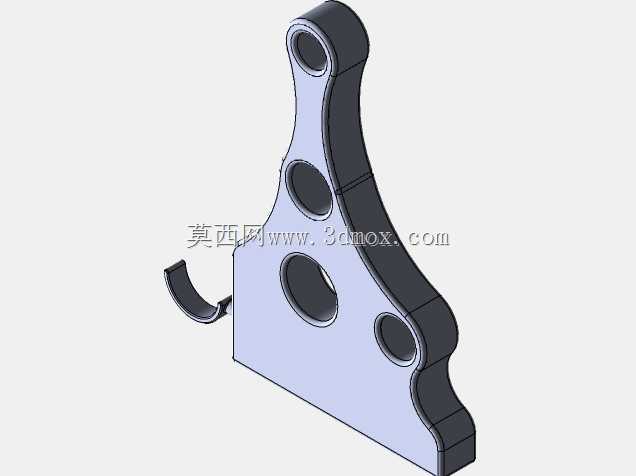

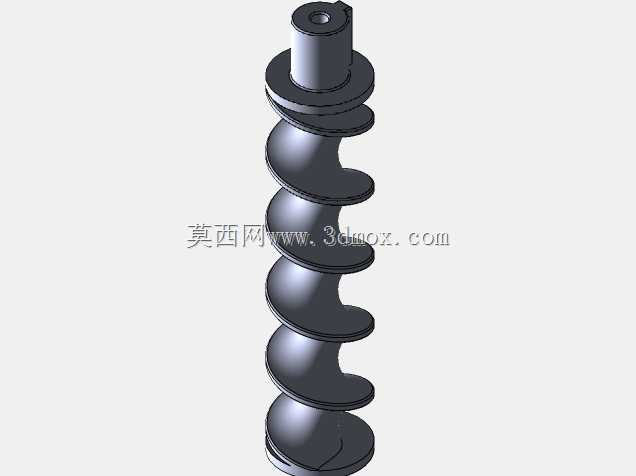

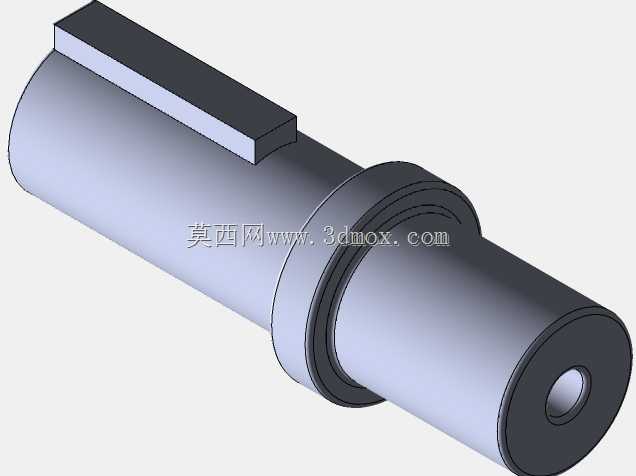

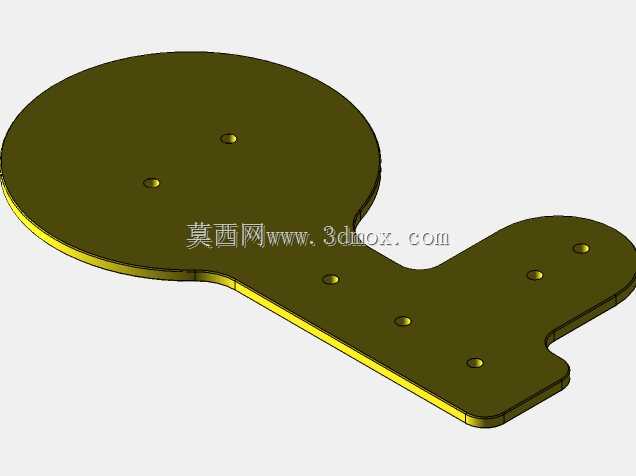

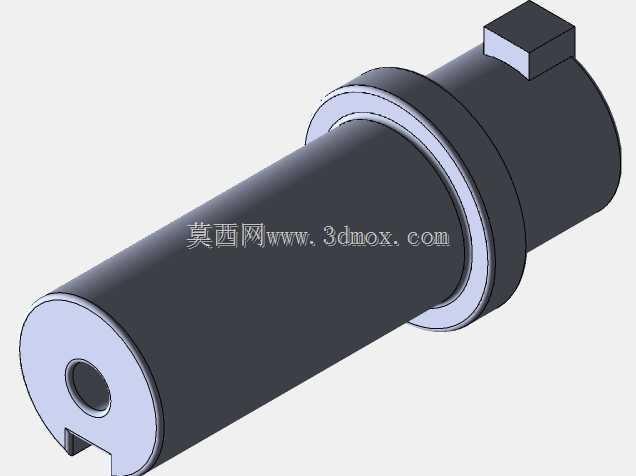

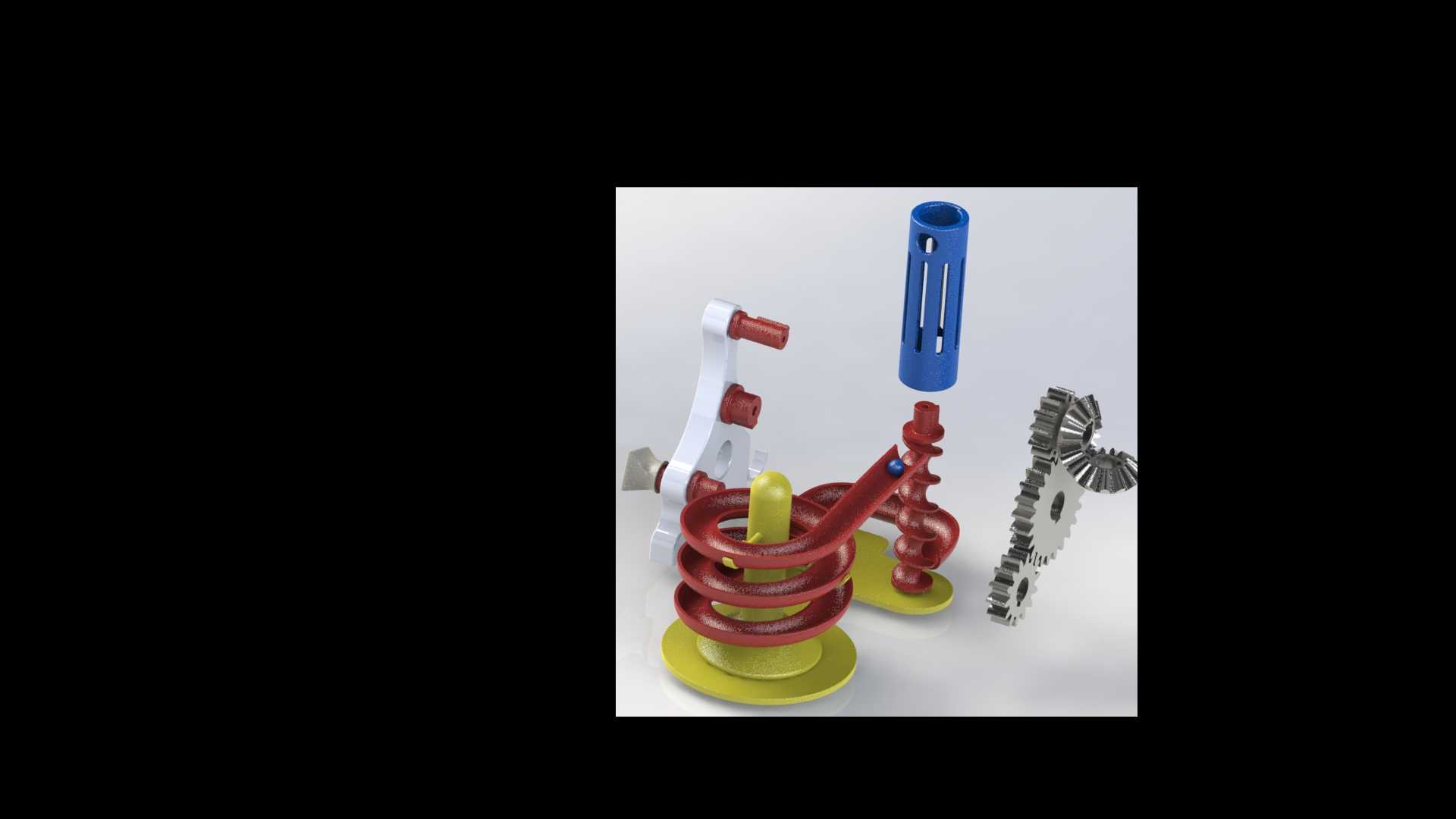

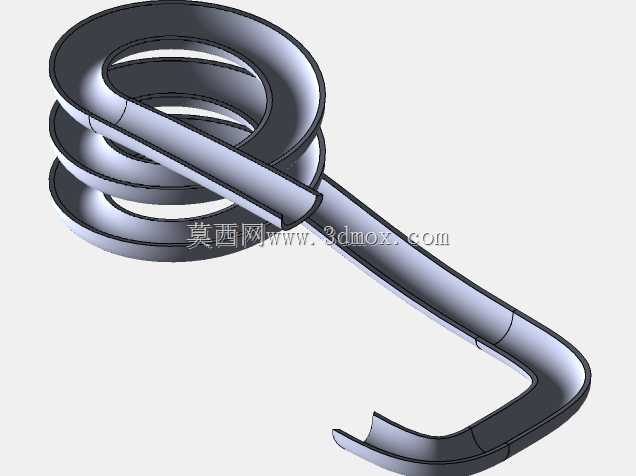

这套机械组件面向益智类大理石路径玩具设计，核心应用场景为桌面式科教益智玩具、青少年机械原理启蒙教具，可作为拼装类玩具的核心传动模块，让玩家在组装、操作过程中直观理解齿轮啮合、弹簧蓄能、杆件传动的基础机械原理，也可用于科技馆机械互动展项的小型演示单元，适配低龄用户的动手操作需求，兼顾趣味性与机械原理展示属性。整套组件围绕大理石小球的路径输送、抬升、转向功能设计，各零件协同完成小球的循环输送动作：其中螺旋弹簧构件搭配底部承托底座，可承接下落的大理石小球，通过弹簧的螺旋导程形成螺旋上升通道，配合侧边的红色拨杆构件，将低位的小球逐步抬升至高位出料口；蓝色柱状构件为小球的竖直导向通道，内壁做光滑圆弧过渡处理，避免小球卡滞，通道侧壁开设的长条形观察槽可直观看到小球的下落状态，同时降低构件整体重量；白色带红端的杆件构件为路径切换拨杆，可通过手动拨动改变小球的行进分支路径，实现多路径玩法的切换；侧边的双联齿轮与锥齿轮组合构件，负责将外部手动输入的旋转动力传递至拨杆与抬升机构，齿轮参数经过匹配调校，传动比适配手动操作的转速区间，操作时无需过大的转动力度即可带动整套机构运行。设计过程中优先考虑玩具类产品的安全属性，所有零件的外露边缘均做R1以上的圆角倒钝处理，不存在尖锐棱角，避免用户操作时被划伤；各传动构件的啮合间隙控制在0.2mm至0.3mm之间，既保证传动过程顺畅无卡滞，也不会出现间隙过大导致的传动脱节问题；零件的壁厚统一设置为1.5mm至2mm区间，兼顾结构强度与注塑成型的工艺可行性，适合采用常规ABS塑料进行批量注塑生产。安装边界方面，整套组件组装完成后整体占用空间约为180mm×120mm×160mm，各构件的安装定位孔位统一适配直径3mm的标准玩具自攻螺丝，底座预留通用安装槽位，可直接固定在标准尺寸的玩具基板上，也可根据不同的玩具外壳造型调整安装位置，拓展适配不同外观风格的大理石玩具产品；所有运动构件的活动行程均做限位设计，拨杆的转动角度限制在60度范围内，齿轮的转动无超出结构边界的突出部分，避免运动过程中出现零件脱落、夹手的安全隐患。
