同轴阶梯式圆柱回转结构件设计

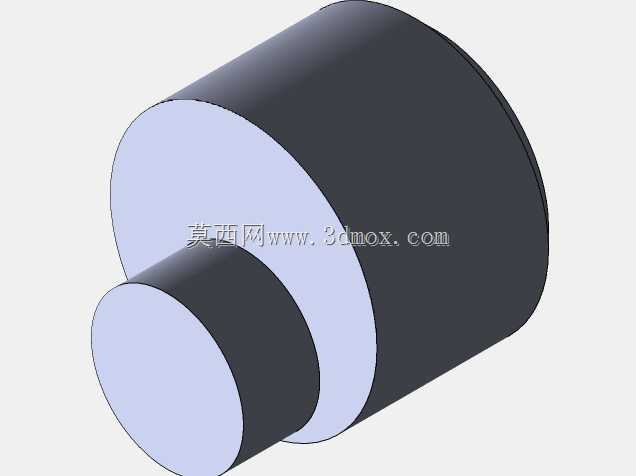

该同轴阶梯式圆柱回转结构件，是机械传动与流体输送领域极为常见的基础构件，在小型液压回路阻尼单元、气动系统节流嵌件、轻载传动定位轴套、精密仪器限位支撑座等场景中有着广泛应用。作为装配链路中的核心衔接零件，它既可以承担径向定位的基准作用，也可通过阶梯端面实现轴向位置的硬限位，部分同构型零件还可通过内部通道结构完成介质的导流、截流功能，适配低压流体回路的流量调节需求。从功能特性来看，该结构采用大小两段同轴圆柱的组合构型，大直径段主要作为装配承载主体，可与安装基座的沉孔形成过渡配合，提供充足的接触面积来分散装配应力，避免长期受载出现接触面压溃变形；小直径段作为功能延伸端，可插入对接构件的内孔中，实现径向自由度的完全约束，两段圆柱的衔接端面为垂直于轴线的精准环形平面，可作为轴向定位的贴合面，保证装配后整体的位置精度满足设计要求。在设计思路上，该结构以回转体特征为核心构建逻辑，首先确定公共回转轴线作为核心设计基准，所有圆柱面的形位公差均围绕该轴线进行标注，保证两段圆柱的同轴度误差控制在装配允许范围内；其次通过合理分配两段圆柱的直径差与长度比例，平衡结构强度与安装空间的矛盾，大直径段的长度设置满足安装配合的最小接触长度要求，避免配合过短导致的装配松动，小直径段的长度则根据对接构件的嵌入深度确定，保证衔接后无多余伸出或配合不足的问题；同时在两段圆柱的衔接位置设置微小的工艺倒角，既可以去除机加工产生的锐边毛刺，避免装配时刮伤配合件的内孔表面，也能引导小直径段顺利插入对接孔，降低装配对位的难度。从外形尺寸与安装边界来看，该结构整体为纯回转构型，最大外轮廓为大直径圆柱的外圆面，安装时仅需在基座上加工对应直径的安装沉孔，沉孔深度与大直径段长度匹配即可完成主体定位，无需额外设计复杂的安装固定结构；小直径段的外圆尺寸与对接件内孔采用基孔制配合，可根据实际使用场景选择间隙、过渡或过盈配合等级，整体结构无外凸的异形特征，安装占用空间为规则的圆柱形空间，可适配紧凑布局的装配腔体，在狭小的设备内部空间中也能顺利完成装配作业。
