带安装底座的铰接支撑支座结构设计

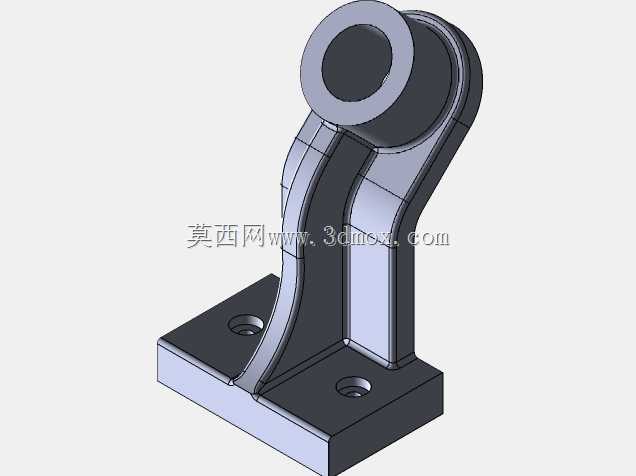

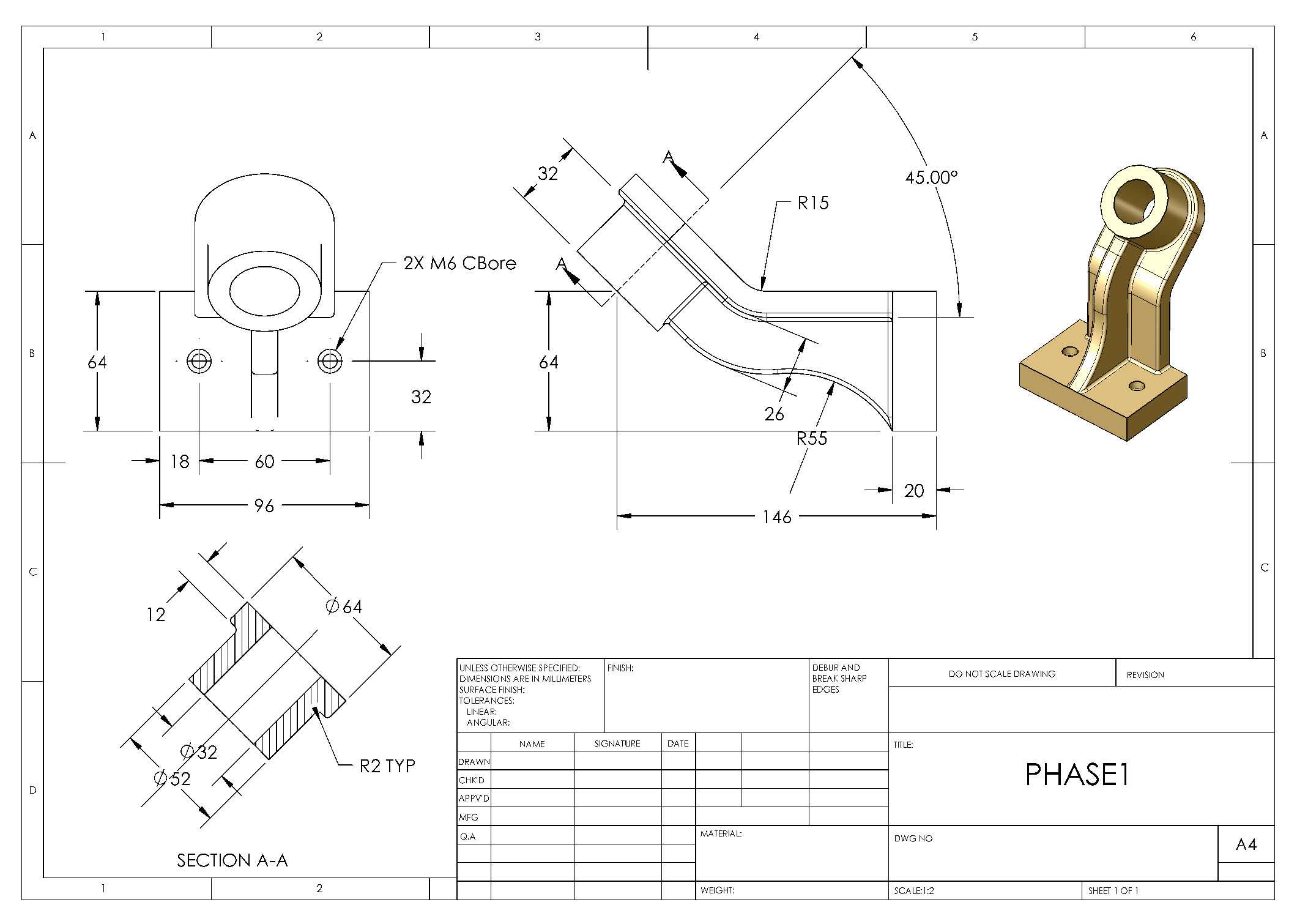

该铰接支撑支座是工业传动与支撑场景中常用的连接承载构件，主要应用于各类需要实现铰接转动、同时承担径向与轴向载荷的机械装配场景，常见于自动化生产线的连杆传动机构、轻工设备的摆动支撑单元、输送设备的张紧调节支架以及小型专用设备的铰接连接部位，能够为配套的销轴类转动件提供稳定的安装基准与承载支撑，同时通过自身的结构强度抵消设备运行过程中产生的振动、偏载与冲击载荷，保障铰接部位转动顺畅无卡滞，避免连接部位因应力集中出现变形或断裂问题。从功能特性来看，该构件上部为带通孔的圆筒铰接端，内孔可与配套销轴、转动轴配合，实现相邻构件之间的相对摆动，圆筒部位的壁厚经过载荷校核，能够满足常规工况下的径向承载需求，两端的环形端面可作为轴向定位基准，配合轴用挡圈或轴肩实现转动件的轴向限位，防止工作过程中出现轴向窜动；中部为流线型过渡支撑臂，采用变截面的弧形筋结构设计，在保证整体支撑刚度的前提下有效降低了构件自身重量，同时弧形过渡能够避免直角连接处的应力集中问题，让载荷从上部铰接端到底部安装座的传递路径更加平顺，减少应力突变带来的结构失效风险；下部为方形安装底座，底座上设置两个对称的沉头安装孔，可通过内六角螺栓将整个支座固定在设备的安装基面或机架平台上，沉孔设计能够让螺栓头部完全沉入底座平面以下，避免螺栓突出对周边其他构件的运动造成干涉，同时底座底面为精加工平面，能够保证安装后支座的垂直度精度，让上部铰接孔的轴线与安装基面保持平行，保障转动件的装配精度。在设计思路上，该构件优先考虑承载稳定性与安装便捷性，整体采用一体化结构设计，减少了分体装配带来的累积误差，支撑臂的双筋对称布局能够平衡左右方向的偏载，避免单侧受力导致的支座倾斜；外形尺寸方面，上部铰接筒的外径与内孔孔径按照常规铰接销轴的标准尺寸系列设计，能够适配多数同规格的标准销轴与配套转动件，安装底座的长宽尺寸预留了足够的螺栓安装操作空间，两个安装孔的孔距符合通用机械安装的孔距规范，安装边界上整体外轮廓无突出的尖锐结构，在设备内部安装时不会与周边的管线、其他构件产生干涉，底座的厚度经过抗压强度校核，在螺栓锁紧时不会出现底座变形问题，同时整体结构的高度尺寸适配多数小型传动机构的安装高度需求，无需额外加装调整垫片即可满足常规装配的高度要求，能够直接替换同类型的标准支撑支座，降低设备的设计与装配成本。
